V
ERKABELUNG

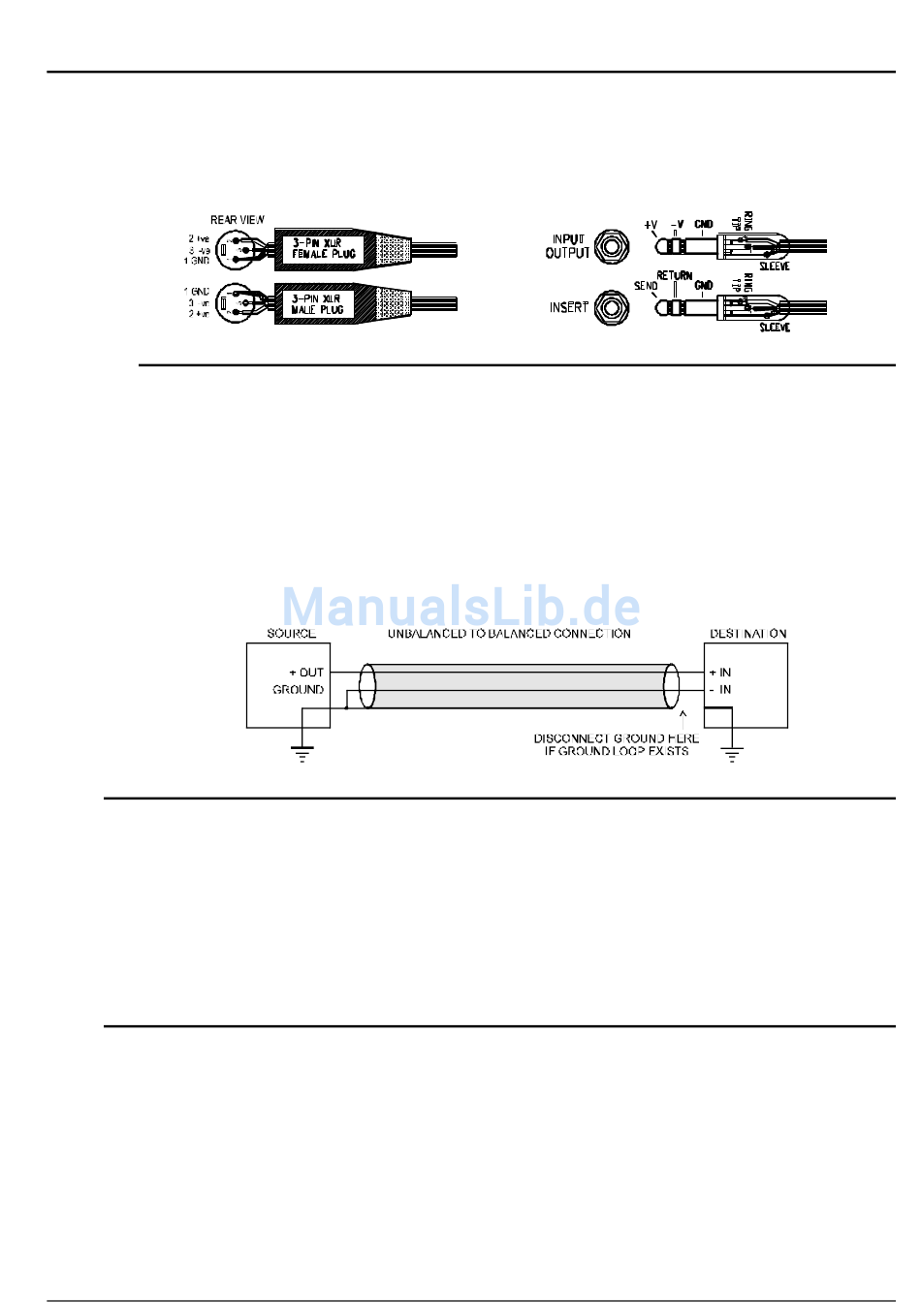

Die MixWizard WZ12/16 verwenden hochwertige 3-Stift-XLR-Buchsen, 1/4" Klinken (TRS-Belegung) und RCA
PHONO (Cinch)-Buchsen. Die Anwendungs-Diagramme auf den späteren Seiten dieser Anleitung zeigen
typische Anschlüsse. Für beste Ergebnisse sollten Sie hochwertige Audiokabel und Stecker verwenden und
Kabel sorgfältig löten. Bekanntermaßen sind schlechte Kabelverbindungen die häufigste Fehlerursache bei
Audiosystemen.
A
NSCHLÜSSE
Alle XLR-Anschlüsse sind differential-symmetrisch mit 3 Adern. Sie haben 3 Stifte (Pins): Pin 1 = Erde
(Abschirmung), Pin 2 = Signal heiß (+), Pin 3 = Signal kalt (-).
Bei allen Klinkenanschlüssen handelt es sich um impedanz-symmetrierte 3-Pol TRS (Tip-Ring-Sleeve)
Ausführungen.
Vermeiden Sie das Vertauschen von + und – bei symmetrischen Verbindungen, weil das zu
phasenverkehrten Signalen und Auslöschungen mancher Frequenzen führen kann.
allem bei Einsatz vieler Mikrofone vor.
Wenn, wie bei Liveeinsätzen, lange Kabel nötig sind, sollten symmetrische Verbindungen verwendet werden.
Allerdings sollten auch die Verbindungen mit billigeren unsymmetrischen 2-Leitersystemen keine Probleme
bereiten, wenn die Kabel kurz gehalten werden. Für die Verbindung von symmetrischen zu unsymmetrischen
Anschlüssen sollten Sie das folgende Diagramm beachten.
E
RDSCHLEIFEN
Für beste Ergebnisse sollten alle Audiosignale über einen festen, rauschfreien Erdungspunkt laufen, was man
auch als "Sternverteilung" oder "saubere Erdung" bezeichnet.
Eine Erdschleife entsteht, wenn ein Signal mehr als einen Weg zur Erde hat. Wenn Sie Brummen oder
Störungen auf Grund von Erdschleifen haben, kontrollieren Sie bitte zuerst, ob verschiedene Geräte eigene
direkte Erdungen haben. Sollte das der Fall sein, legen Sie die "Groundlift"-Schalter der angeschlossenen
Geräte entsprechend deren Bedienungsanleitungen um. Alternativ können Sie auch die Kabel-Schirmung am
Zielort des Kabels entfernen.
Um Einstreuungen zu vermeiden, verlegen Sie Audiokabel so weit wie möglich von Netztrafos, Dimmer-
Einheiten oder Computer-Equipment entfernt. Wenn das nicht möglich ist, kreuzen Sie die Kabel in einem
rechten Winkel, um Interferenzen zu reduzieren.
A
NSCHLUSS DER
Sowohl Mikrofone als auch Line-Quellen wie Keyboards, Wiedergabegeräte und Effektgeräte können an
Klinken- und XLR-Buchsen angeschlossen werden. Verbinden Sie nicht beide gleichzeitig. Der Kanal arbeitet
im Eingang mit einem Dynamikbereich
Kabelwegen den besten Schutz gegen Einstreuungen.
12
, K
T
ABEL UND
HEORIE
, B
I
RUMMEN UND
NTERFERENZEN
K
ANALEINGÄNGE
von 70dB. Der symmetrische XLR Anschluss bietet bei langen
WZ16:2DX
WZ12:2DX U
G
AND
SER
UIDE
