FOOTSWITCH

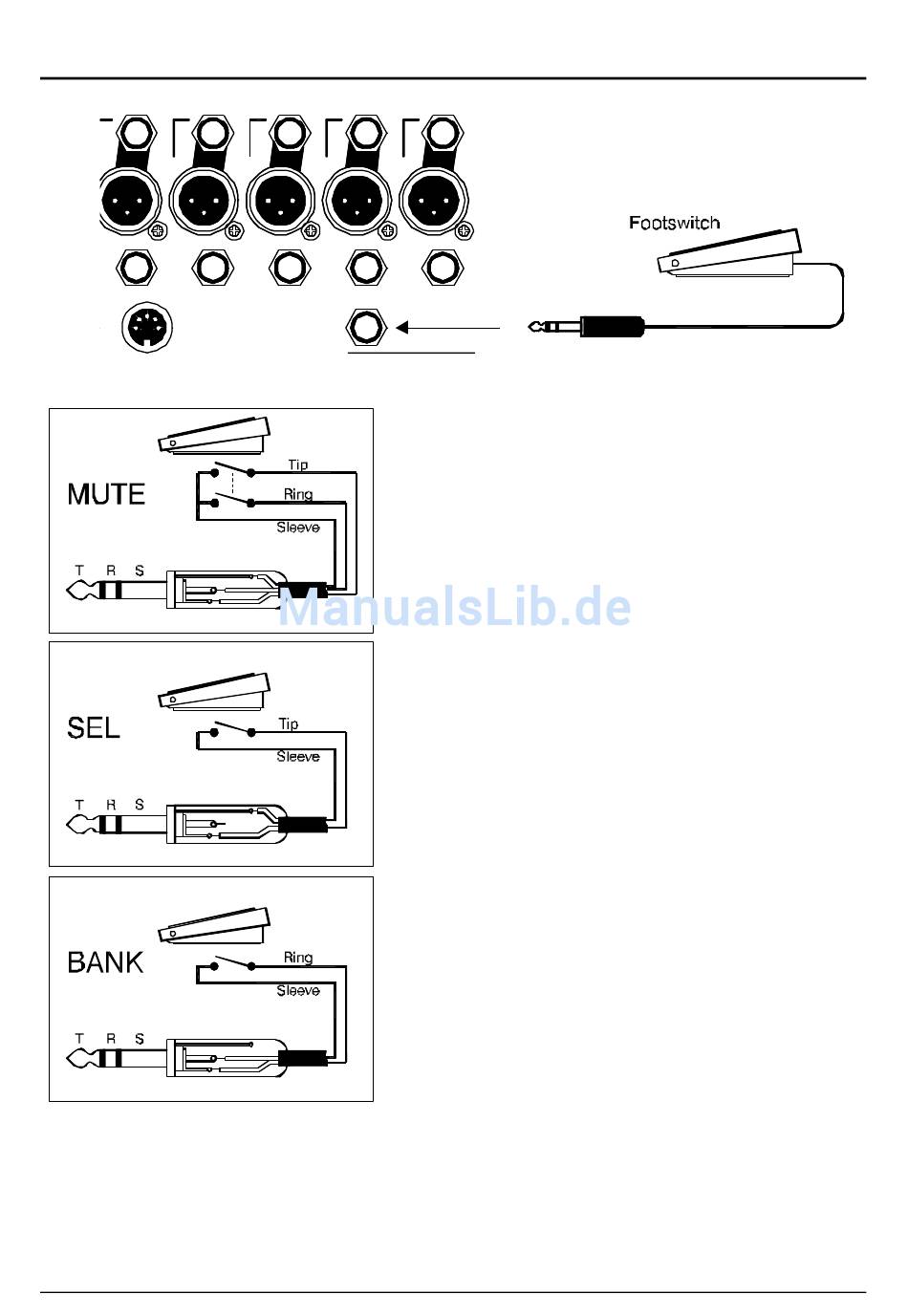

Ein Fußschalter kann zur Kontrolle der Effekte in die
FOOTSWITCH-Buchse
werden. Man verwendet einen passiven "momentary action"-
Schaltertyp, wie man ihn normalerweise in Musikinstrumenten-
Geschäften findet. Es kann allerdings notwenig sein, das
dazugehörige Kabel durch Anschluss eines 3-poligen TRS-
Stereoklinkensteckers zu modifizieren, der entsprechend der
gewünschten Funktion wie folgt gezeigt angeschlossen wird:
Ein "Momentary action" Zweipol-Schalter, der die Abschirmung
mit der Steckerspitze und unabhängig davon mit dem anderen
Pol den "Ring" mit der Abschirmung kurzschließt, wird als
Effekt-Ausschalter/-Umschalter
"einpoligen" Schalter wird das nicht korrekt arbeiten.
Ein einfacher Fußschalter, der die Schirmung mit der Spitze
kurzschließt,
Gerätevorderseite, um den Effekt auszuwählen.
Wird durch einen einfachen Fußschalter die Abschirmung mit
dem Ring des Stereosteckers verbunden, entspricht das der
'Bank'-Taste, um zwischen zwei verschiedenen Effektgruppen
umzuschalten.
Man kann zwei oder drei Fußschalter an einen Stereo-
Klinkenstecker löten, um alle drei Funktionen zu erhalten.
an
der
Geräterückseite
verwendet.
entspricht
der
"Select"-Taste
