Anschluss

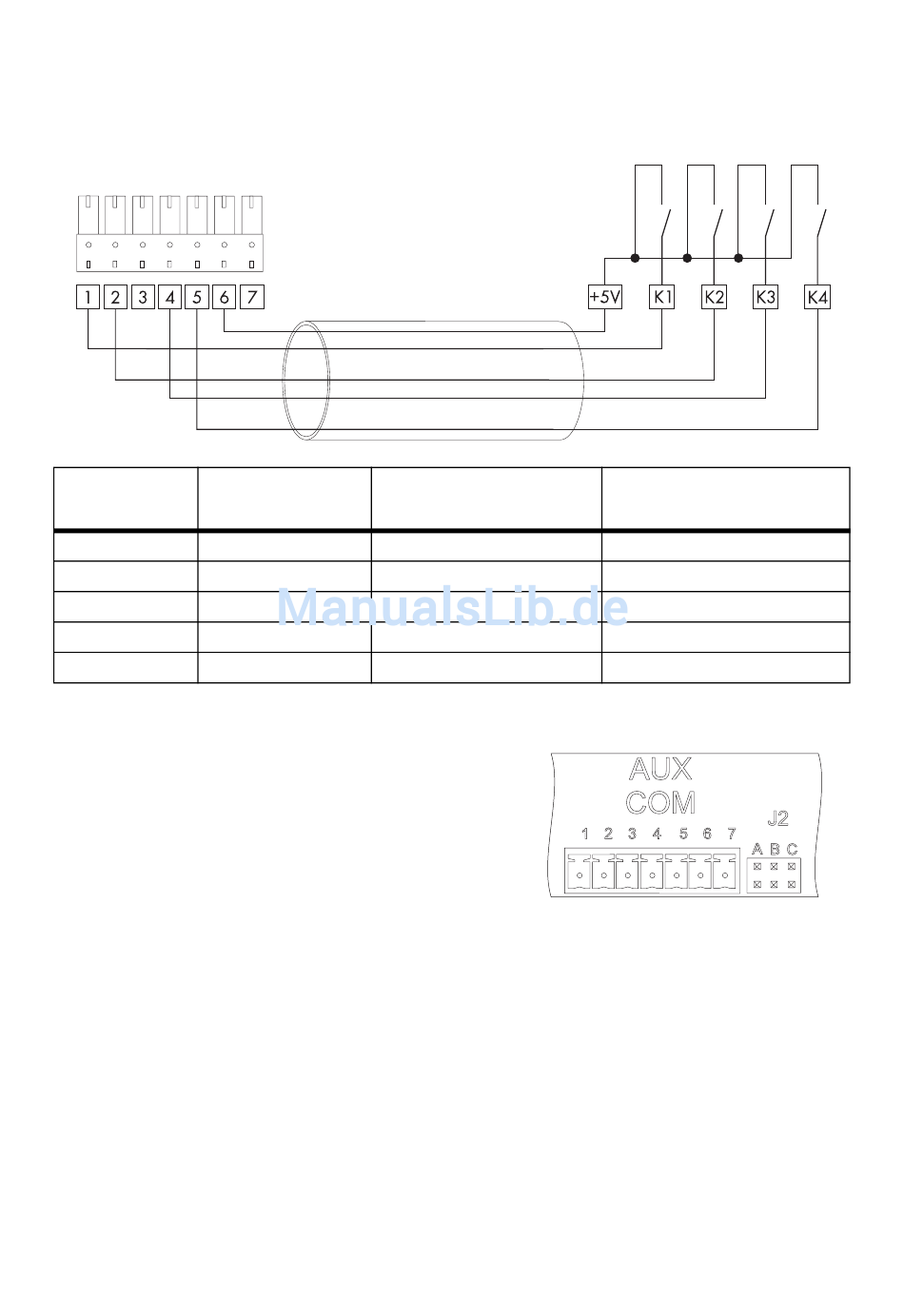

1. Das vorkonfektionierte Kabel an den Rundsteuerempfänger anschließen. Die Verdrahtung
entnehmen Sie dem folgenden Schaltplan:
*
Aderfarbe Signal
grau +5 V
weiß K1
braun K2
grün K3
gelb K4
* DIN 47100 ohne Farbwiederholung
2. 7-poligen Stecker in den AUXCOM-Anschluss der
Power Reducer Box stecken.
☑ Die Power Reducer Box ist an den
Rundsteuerempfänger angeschlossen.
18 REDUCERBOX-BA-BDE121015
Power Reducer Box
AUXCOM‑Anschluss
6
1
2
4
5
SMA Solar Technology AG

Beschreibung

Spannungsversorgung
Relaiskontakt 1
Relaiskontakt 2
Relaiskontakt 3
Relaiskontakt 4
Bedienungsanleitung
