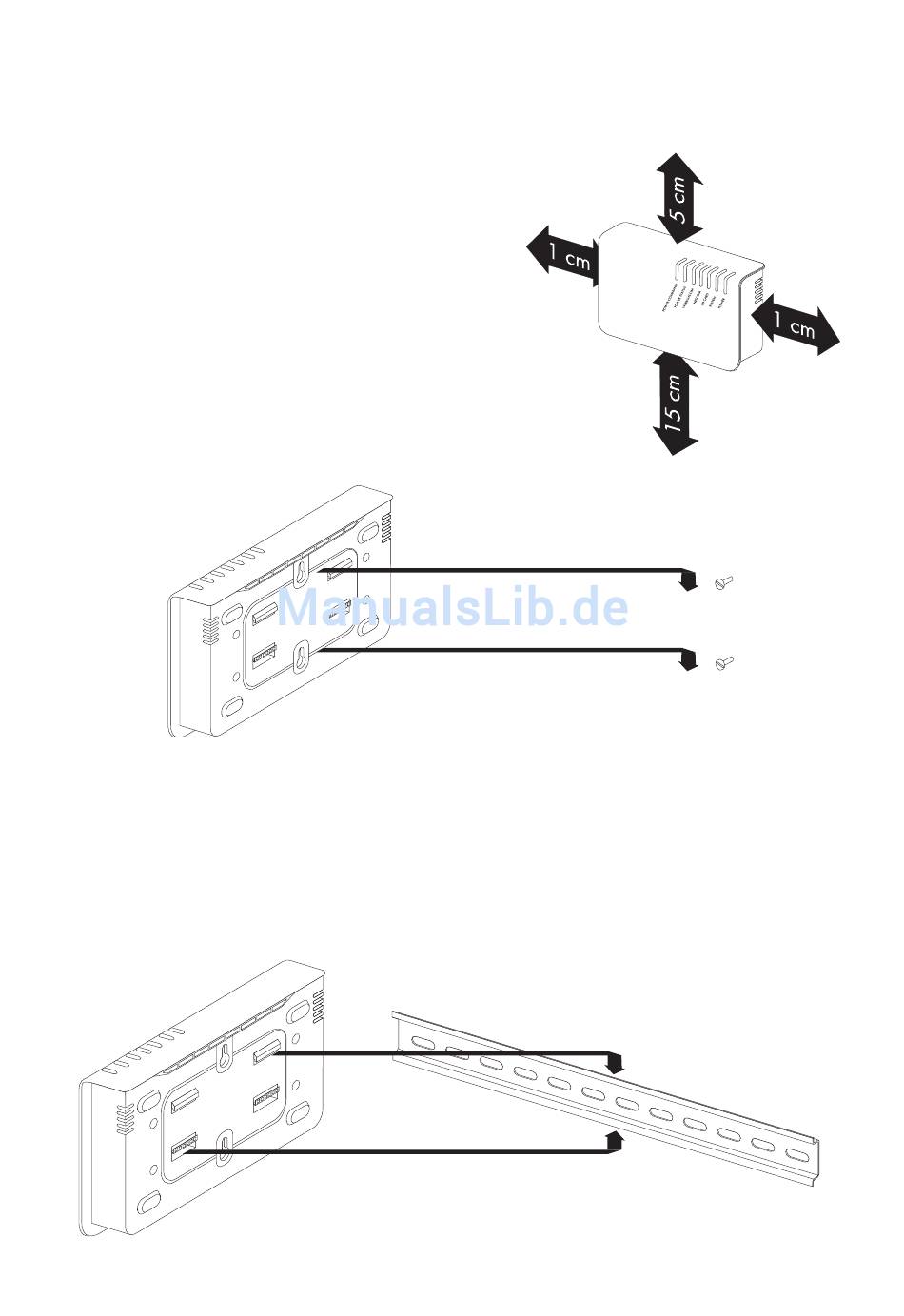

4.2 Power Reducer Box an Wand montieren
1. Montageort festlegen. Dabei Anforderungen an
den Montageort beachten (siehe Kapitel 4.1).
2. Position der Power Reducer Box bestimmen und
Bohrlöcher mit der mitgelieferten Bohrschablone
markieren.
3. Löcher mit 6 mm Durchmesser an
gekennzeichneten Stellen bohren.
4. Dübel in die Löcher einsetzen.
5. Schrauben eindrehen und ca. 6 mm aus der Wand
stehen lassen.
6. Power Reducer Box an Schrauben aufhängen.
4.3 Power Reducer Box auf Hutschiene montieren
1. Power Reducer Box mit beiden unteren Halterungen in die untere Kante der Hutschiene
einhaken.
2. Power Reducer Box nach oben drücken und die Hutschiene in die oberen Halterungen einrasten
lassen.
