Konfiguration und Benutzung der Torpedo Studio
In den folgenden Zeilen zeigen wir all die Befehle und Menüs, die vorhanden sind, von links nach
rechts auf dem Gerät.
2 Speaker Input Gain Regelung
Die Input Gain Regelung muss durchgeführt werden, während ein Input Signal am Speaker In-
put vorhanden ist. Die Input Balkenanzeige zeigt ihnen den Ausschlag des Input Signals graphisch.
Die obere rote LED geht an, wenn eine Sättigung in der Eingangsstufe vorkommt: reduzieren Sie die
Lautstärke an Ihres Verstärkers und/oder reduzieren sie den Input Gain.
3 Hauptbedienfeld
1
Preset Nummer
2
Setup Menü
3
192x64 graphisches Display
4
Validation (Bestätigung) Schalter
38
Dieser Potentiometer regelt die Verstärkung des Lautsprechereingangs
(SPEAKER Input) des Gerätes. Da der Torpedo Studio ein digitales Pro-
dukt ist, ist absolut entscheidend jegliche Sättigung des Eingangssi-
gnals zu vermeiden, sonst können Sie die Soundqualität beträchtlich
verringern. Um den besten Sound zu bekommen, versuchen Sie die
gleiche (oder sehr ähnliche) Lautstärke mit allen Sounds zu haben, die
zum Torpedo Studio gelangen. Auf diese Weise müssen Sie den Input
Gain nicht nachregeln, wenn Sie zwischen den Kanälen Ihres Verstär-
kers wechseln. Wenn Sie keine individuelle Lautstärkenregelung für die
einzelnen Kanäle an Ihrem Verstärker haben, stellen Sie das Input Gain
des Torpedos mit dem lautesten Kanal ein.
Für optimale Soundqualität empfehlen wir die Spitzenlevels des Ein-
gangssignales bei maximal -12dB to -6dB auf der Anzeige zu halten.

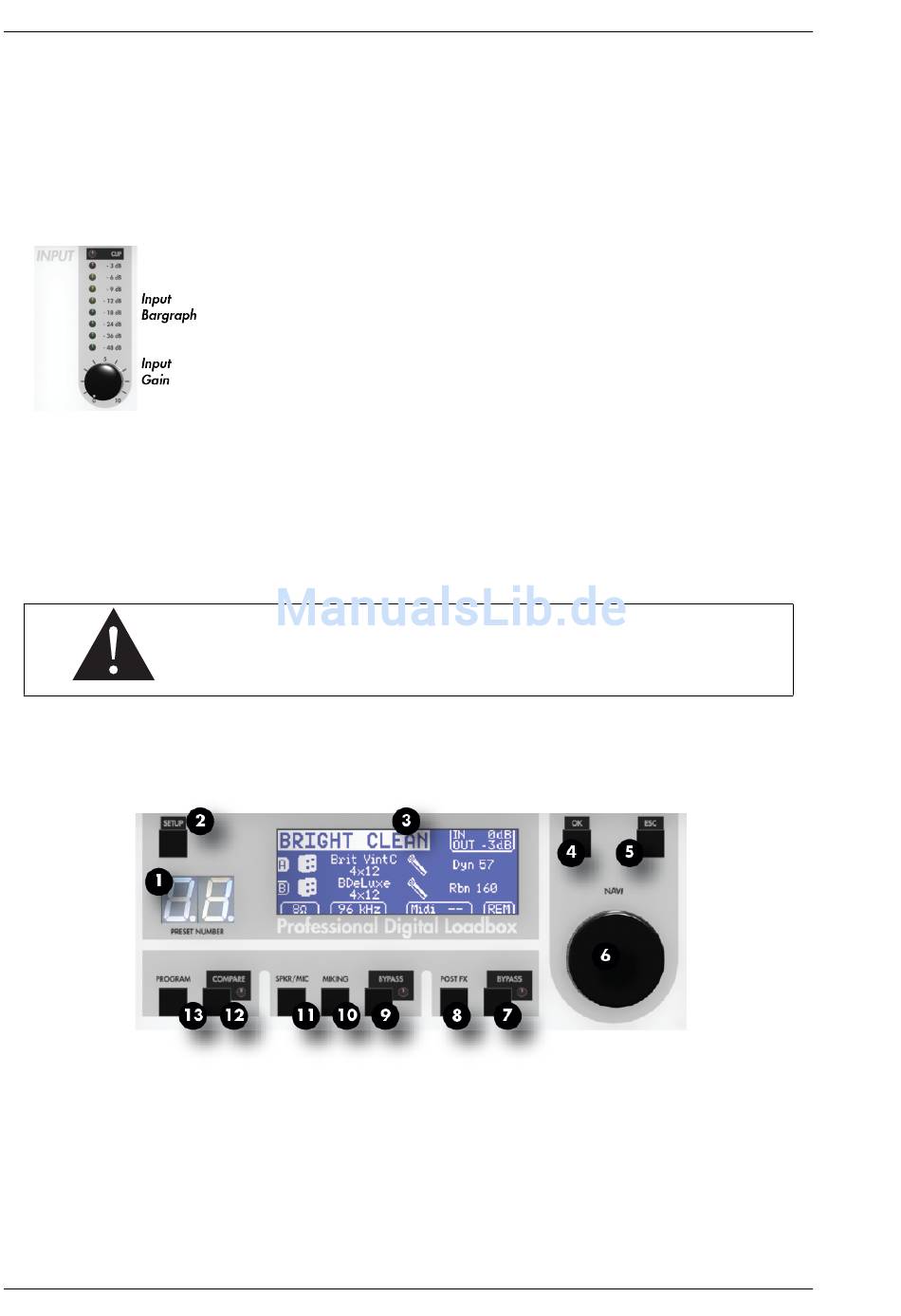

Abbildung 5.2: Torpedo Studio main control Panel
5
Escape Schalter
6
Navigation Enkoder
7
POST FX Bypass
8
POST FX Menü
Two Notes Audio Engineering
9
Simulation Bypass
10
Virtual Miking Menü
11
Speaker & Mikrophone Selection Menü
12
Compare (Vergleichen) Schalter
13
Programm MenÜ
Torpedo Studio
