2 Anlagenschema

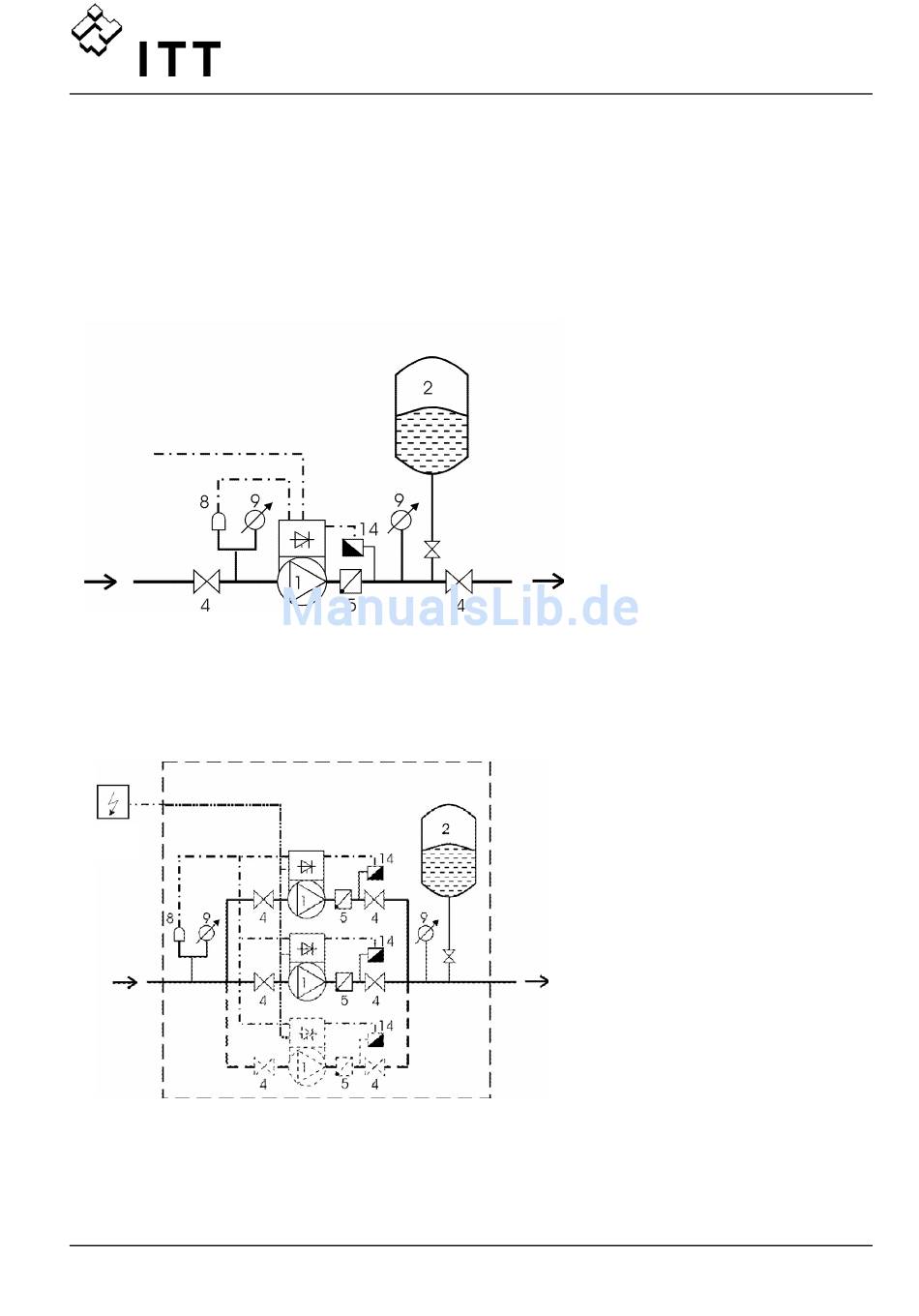

Die beiden Abbildungen zeigen den typischen Aufbau einer Anlage mit einer bzw. mit
mehreren Pumpen mit Hydrovar-Regeleinheit. Der Anschluß der Anlage kann direkt an das
Ortsnetz, bzw. an einen drucklosen Zulaufbehälter oder Brunnen erfolgen. Bei direktem
Anschluß ist saugseitig ein Zulaufdruckschalter als Wassermangelsicherung einzubauen. Bei
indirektem Anschluß
Wassermangelsicherung mittels Niveauschalter.
Anlage mit einer Pumpe
3
Anlage mit mehreren Pumpen
an einen Zulaufbehälter
7
bzw. Brunnen erfolgt
(1) Pumpe mit Hydrovar-
Regeleinheit
(2) Membranspeicher
(3) Schaltkasten
(4) Absperrventil
(5) Rückflussverhinderer
(8) Zulaufdruckschalter
(9) Manometer
(14) Drucktransmitter
