S14-Kamerahandbuch: Montage
5. Kabeladern auflegen : Die einzelnen Adern des Verlegekabels werden mit dem
entsprechenden Werkzeug und gemäß dem verwendeten Standard EIA/TIA-568A

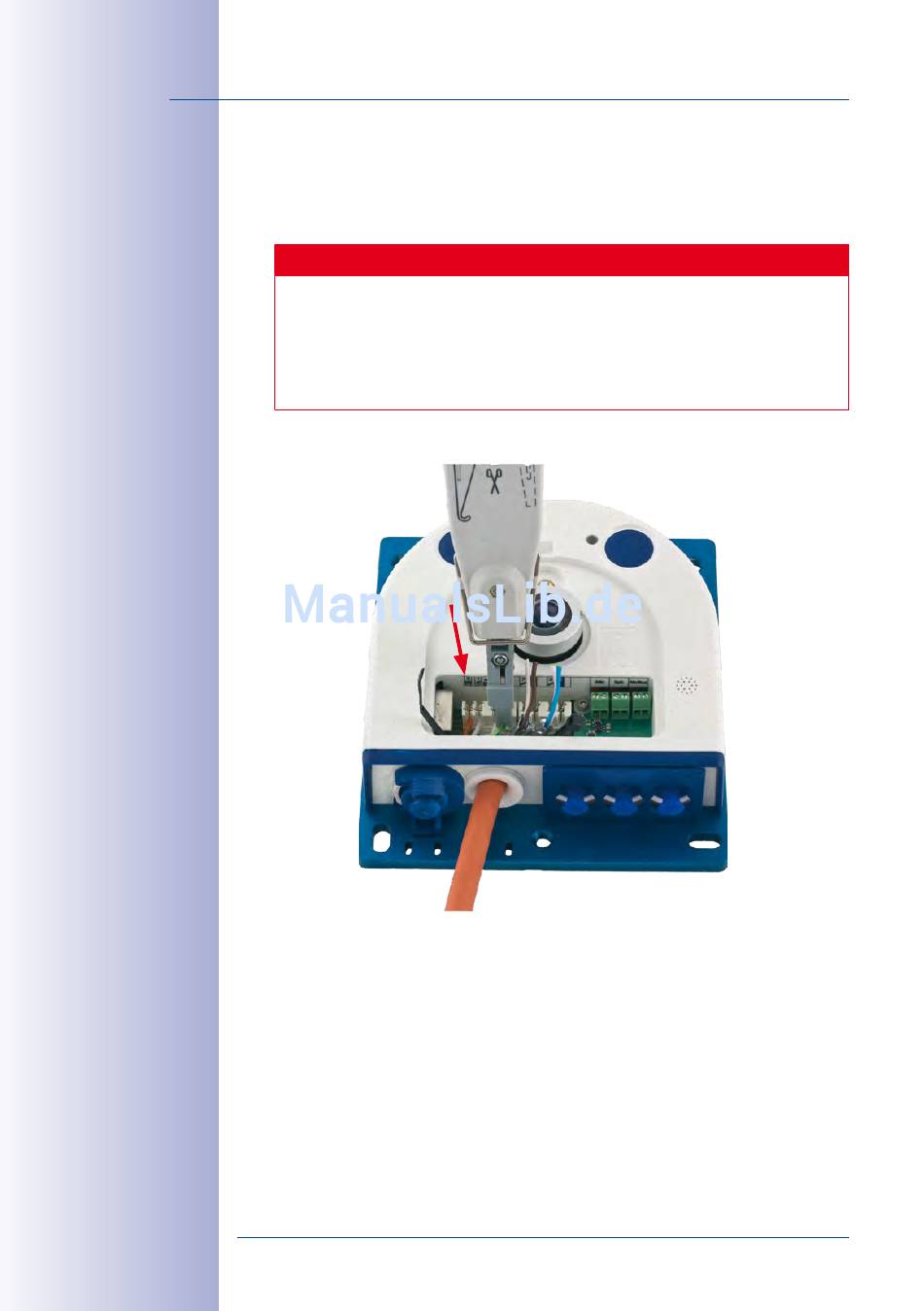

oder B auf der LSA-Schneidklemme aufgelegt (siehe aufgedruckte Farbkodierung
über der Klemme – siehe roten Pfeil in der Abbildung unten).
Achten Sie darauf,
Kamera zu entfernen
Tipp : Halten Sie die überstehenden Kabelenden fest, bevor sie vom LSA+-
Werkzeug abgeschnitten werden.
Falls zusätzliche Kabel im Inneren des Gehäuses (MxBus, Mikrofon, Lautsprecher) benötigt
werden, sind diese wie in Abschnitt 2.5.3, «Anschließen zusätzlicher Kabel» beschrieben
zu verbinden.
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
Achtung
alle abgeschnittenen Kabelenden aus dem Inneren der
, da dies andernfalls zu
www.mobotix.com • info@mobotix.com
Kurzschlüssen
führen könnte!
