Wenn Sie eine S14D mit
automatischer Tag-/
Nachtumschaltung
einbauen, achten Sie
darauf, das Sensormodul
D11 (Tag) an Cam1, das
Sensormodul N11 (Nacht)
an Cam2 anzuschließen
S14-Kamerahandbuch: Montage

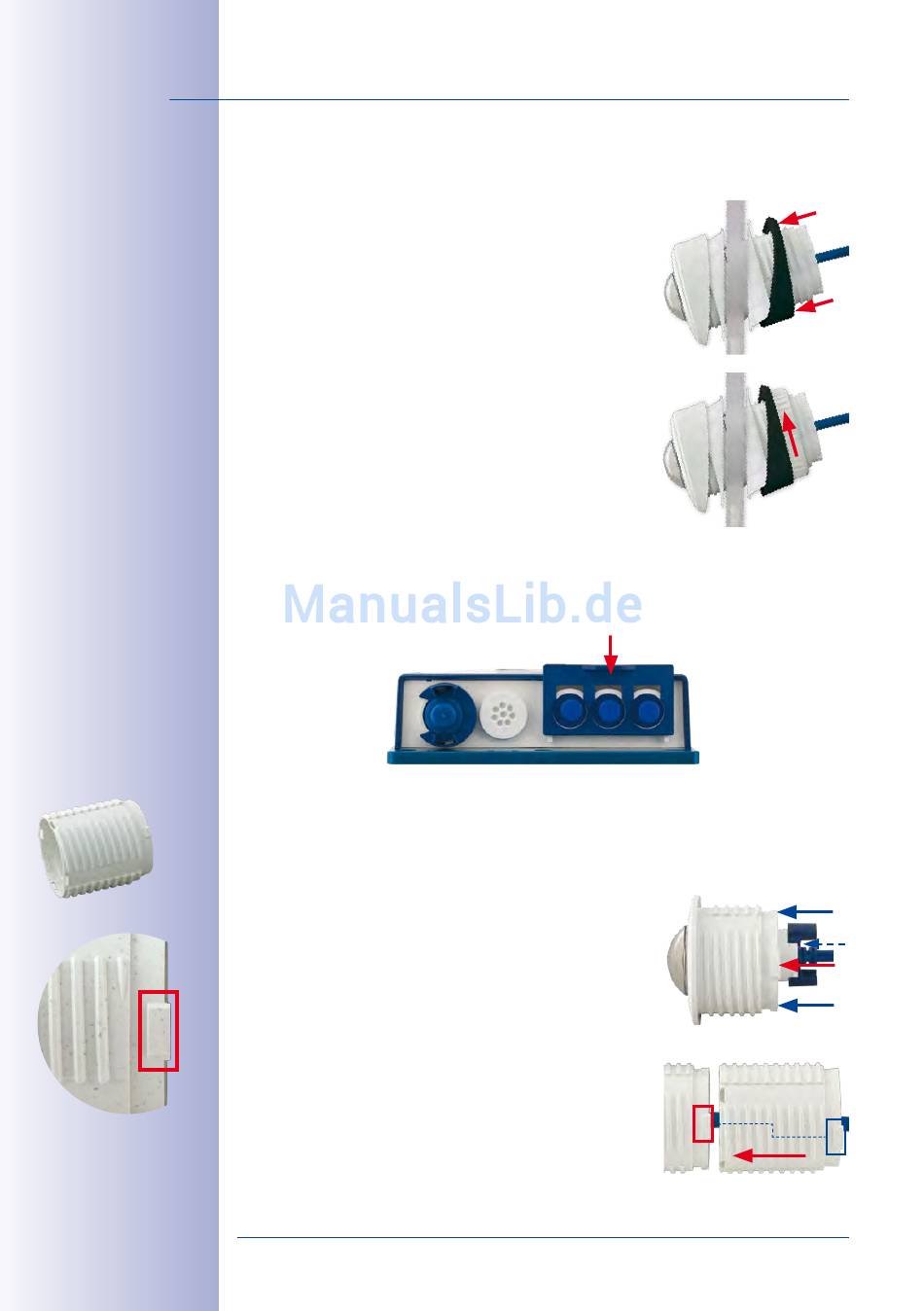

6. Jetzt wird zuerst das Kabel, dann das gesamte Sensormodul (mit evtl. aufgescho-
benem Keil, Dichtring und Verlängerung) durch das vorgesehene Loch gesteckt.
7. Wurde außen ein 15°-Keil angebracht, muss jetzt
die zweite Dichtung sowie der zweite Keil über das
Sensorkabel, evtl. montierte Verlängerungen und das
Sensormodul geschoben werden (die dickere Seite des
Keils ist unten), um den korrekten Sitz der Mutter auf
der Rückseite zu gewährleisten.
8. Führen Sie jetzt das Sensorkabel durch eine Mutter
und drehen Sie diese auf das Sensormodul bzw. die
Verlängerung. Falls das Sensormodul auch von hinten
gegen die Wand abgedichtet werden soll, kann der
Wandanschluss vor dem Festziehen der Mutter mit
Silikon-Dichtmasse umspritzt werden.
9. Schließen Sie das Sensorkabel des ersten Sensormoduls an den mit Cam1, das des
zweiten Sensormoduls an den mit Cam2 bezeichneten Anschluss der S14D (blaue
3-fach-Kabelarretierung nach oben ziehen, Stopfen entfernen, Sensorkabel einste-
cken, Kabelarretierung wieder nach unten drücken).
2.3.3 Verlängerungen anstecken und abnehmen
Die Verlängerungen werden mithilfe eines Bajonettverschlusses auf den Sensormodulen
(oder anderen Verlängerungen) fixiert.
Verlängerungen anstecken
1. Drehen Sie das Sensormodul so, dass der größere
Nocken (roter Pfeil in der Abbildung) nach vorn steht.
Die anderen drei Nocken sind kleiner und stehen nicht
über (blaue Pfeile).
2. Drehen Sie die Verlängerung so, dass der größere
Nocken der Verlängerung leicht versetzt zum größeren
Nocken des Sensormoduls steht (siehe blaue Kästchen
in der Abbildung rechts). Schieben Sie die Verlängerung
mit den Aussparungen auf das Sensormodul.
