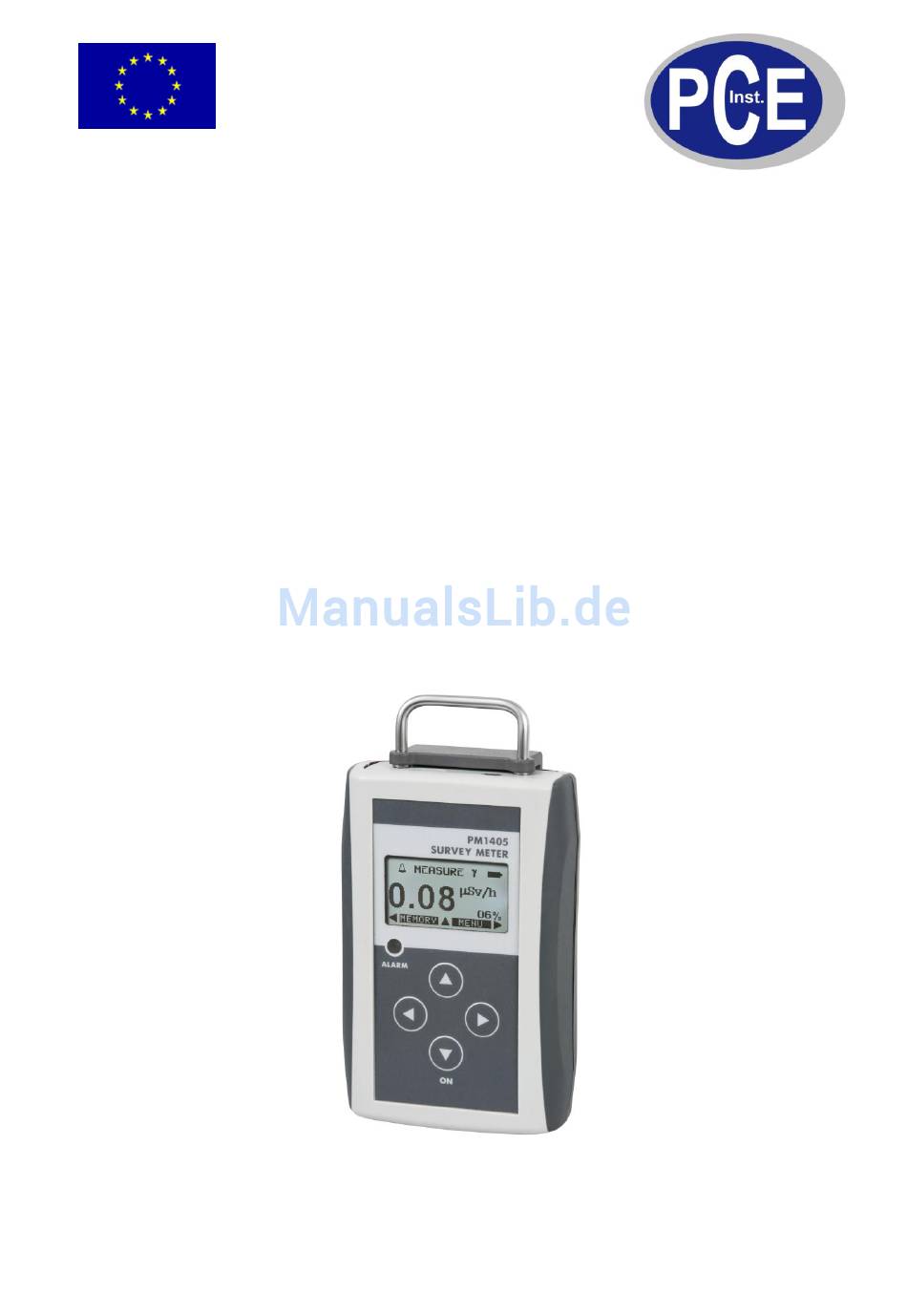

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Dosimeter PM1405 Version 1.1 14.12.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Überprüfung der Funktionsfähigkeit................6 Betrieb ........................6 Einschalten und Überprüfen des Geräts ..................6 Grundlegende Bedienung des Geräts.................... 6 Auswahl des Messmodus ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Das kompakte Dosimeter PM1405 ist ein multifunktionales Sondierungsgerät, das Röntgen-, Gamma- und Betastrahlung erkennen kann. Das Dosimeter kann für eine breite Palette von Sicherheitsmaßnahmen gegen Strahlung benutzt werden. Einerseits im Einsatz bei Sicherheitskontrollen für Handels- und Zollkontrollstellen, für den Schutz von Personal, das der Strahlung direkt ausgesetzt wird sowie für die Feststellung der radioaktiven Bestrahlung von Objekten (z.B. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG www.warensortiment.de Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen Detektor Geiger-Müller-Zählrohr Messgrößen Umgebungsäquivalentdosis H*(10) und Umgebungsdosisleistung dH *(10)/dt Beta-Flussdichte Aß Messbereiche 0,1 μSv/h ... 100 mSv/h dH *(10)/dt 6 … 10000 min Aß * cm Energiebereich Photonenstrahlung 50 keV ... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Gerät (1) USB-Anschluss (2) Sensorabdeckung (3) Signalgeber des akustischen Alarms (4) LCD (5) Tastenfeld / Pfeiltasten (6) Indikator-LED (7) Batteriefachabdeckung (8) Griff der Sensorabdeckung... -
Seite 6: Überprüfung Der Funktionsfähigkeit
BETRIEBSANLEITUNG www.warensortiment.de Das Gerät operiert in folgenden Modi: Photonenstrahlung / Äquivalentdosisleistungsmessung („MEASUREMENT γ“) Messung der Betaflussdichte („MEASUREMENT ß“) Suchmodus für Ionisierungsquelle („SEARCH ß γ“) Menüanzeigemodus („MENU“) Einstellungsmodus („SETTINGS“) PC-Datenübertragungsmodus (USB) Testmodus Überprüfung der Funktionsfähigkeit Für die Überprüfung des Geräts vor einem Einsatz muss die Sensorabdeckung geschlossen sein. -
Seite 7: Ausschalten Des Messgeräts
BETRIEBSANLEITUNG www.warensortiment.de Ausschalten des Messgeräts Zum Ausschalten des Geräts, rufen Sie das Menü auf. Wählen Sie den Punkt „POWER OFF“ und bestätigen Sie mit der Pfeiltaste, welche mit der SELECT-Funktion belegt ist. Nun erfolgt eine Sicherheitsabfrage, welche Sie mit der Pfeiltaste bestätigen müssen, die mit „YES“ belegt ist. Betrieb im Modus: Photonenstrahlung / Äquivalentdosisleistungsmessung („MEASUREMENT γ“) Warnung: Um diesem Modus zu messen, muss die Sensorabdeckung (2) den Sensor verdecken! -
Seite 8: Betrieb Im Modus: Messung Der Betaflussdichte („Measurement Ss")
BETRIEBSANLEITUNG www.warensortiment.de Das Untermenü bietet die folgenden Funktionen: „RESET STATIS.“ (Statistik zurücksetzen): Löscht die gesammelten Statistiken des Modus „MEASUREMENT γ“. „THRSH ATTENT.“ (Threshold attention): Hier kann ein Grenzwert festgelegt werden, ab welchem ein (intermittierender akustischer) Alarm ausgelöst wird (erste Alarmgrenze). ... -
Seite 9: Messverfahren „Measurement Ss": Messung Der Betalflussdichte
BETRIEBSANLEITUNG www.warensortiment.de 6.6.1 Messverfahren „MEASUREMENT ß“: Messung der Betalflussdichte Der Abstand zwischen zu kontrollierender Oberfläche und Sensor des Geräts sollte 10 mm nicht überschreiten. Wird das Gerät direkt auf eine Oberfläche aufgelegt, ergibt sich zwischen zu messender Oberfläche und empfindlicher Sensorschicht ein Abstand von 8mm. Die empfindliche Oberfläche des Sensors hat eine Fläche von 7 cm². -
Seite 10: Messverfahren "Express Ss": Expressmessung Der Betalflussdichte
BETRIEBSANLEITUNG www.warensortiment.de Warnung: Sollte der statistische Fehler über der angegebenen Grenze liegen, ist ein Speicher nur nach einer Sicherheitsabfrage möglich. Bedenken Sie stets, dass ein hoher statistischer Fehler die Messgenauigkeit stark beeinträchtigt! Durch Druck der Pfeiltaste „hoch“, wird das Untermenü des Messmodus „MEASUREMENT ß“ aufgerufen. - Seite 11 BETRIEBSANLEITUNG www.warensortiment.de Um die Messung zu erneuern, drücken Sie die Pfeiltaste, welche mit der MEASURE-Funktion belegt ist. Sobald der statistische Fehler 10% oder weniger beträgt, kann der Messwert der Hintergrundstrahlung durch Druck der Pfeiltaste welche mit der MEMORY-Funktion belegt ist, gespeichert werden. Durch Druck der Pfeiltaste „hoch“, kann die Funktion „RESET STATIS:“...
-
Seite 12: Betrieb Im Modus: Suche Einer Strahlungsquelle „Search Ss Γ
BETRIEBSANLEITUNG www.warensortiment.de Liegt die gemessene Oberflächenkontaminierung nahe an dem eingestellten Grenzwert, erfolgt die Anzeige „UNCERTAIN RESULT“ im Display. Nach Erscheinen dieser Meldung muss die Messung fortgesetzt werden, bis der statistische Fehler lediglich noch 6-7 % beträgt. Betrieb im Modus: Suche einer Strahlungsquelle „SEARCH ß γ“ Das Gerät muss nach dem Einschalten in den Modus „SEARCH ß... -
Seite 13: Detektion Und Lokalisierung Von Ss-Γ-Strahlungsquellen
BETRIEBSANLEITUNG www.warensortiment.de 6.7.1 Detektion und Lokalisierung von ß-γ-Strahlungsquellen Um die höchstmögliche Empfindlichkeit bei der Suche von ß-γ-Strahlungsquellen zu erreichen, ist es nötig die Sensorabdeckung (2) zu öffnen und das Sensorfenster in einem Maximalabstand von 10 cm zur potentiellen Strahlungsquelle zu positionieren. Das Messgerät muss mit einer Geschwindigkeit von höchstens 5 cm/s an der potentiellen Strahlungsquelle vorbeigeführt werden. -
Seite 14: Kommunikation Mit Einem Pc
BETRIEBSANLEITUNG www.warensortiment.de Um die jeweiligen Funktionen einzustellen, folgen Sie bitte den Anzeigen im Display. Kommunikation mit einem PC Das Dosimeter kann Daten mit einem Computer (ausgestattet mit den Betriebssystemen WINDOWS 2000©, WINDOWS NT© oder WINDOWS XP©) austauschen. Die Bedienung der Software wird in der Help-Datei geschildert, welche bei der Softwareinstallation automatisch mitinstalliert wird. -
Seite 15: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Batteriewechsel Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern, wechseln Sie die Batterie, sobald die Batterieanzeige (Balkenanzeige oben rechts im Display) nur noch einen zu einem Drittel gefüllten Balken anzeigt. Um die Batterie zu wechseln, schieben die Batteriefachabdeckung auf der Geräterückseite in Pfeilrichtung und nehmen diese ab. -
Seite 16: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Winkelabhängige Reflexivität bei Gerät in der Horizontalebene Winkel der Detektion, % Energie der Gamma-Strahlung, MeV Anisotropie (δ , %) α 0,059 0,662 1,25 ±10 ±10 ±10 ±20 0 / -30 ±20 0 / -40 -10 /-40 0 / -35 -10 / -40 0 / -30 0 / -20...
