Bedienungsanleitung
Optische Messtechnik Glanzprüfer PCE-SGM 60
Version 1.1
Erstelldatum 17.02.2016
Letzte Änderung 25.01.2019
Werbung
Verwandte Anleitungen für PCE Instruments PCE-SGM 60
Inhaltszusammenfassung für PCE Instruments PCE-SGM 60
- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Optische Messtechnik Glanzprüfer PCE-SGM 60 Version 1.1 Erstelldatum 17.02.2016 Letzte Änderung 25.01.2019...
- Seite 2 BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Lieferumfang ..........................3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Betriebsanleitung ....................5 Funktionsbeschreibung ......................5 Display ............................6 Menu (Menü) ..........................6 4.3.1 Data ..............................6 4.3.2 Mode (Modus) ..........................6 4.3.3 Parameter (Parametermenü) ......................6 4.3.4 Average (Mittelwert) ........................

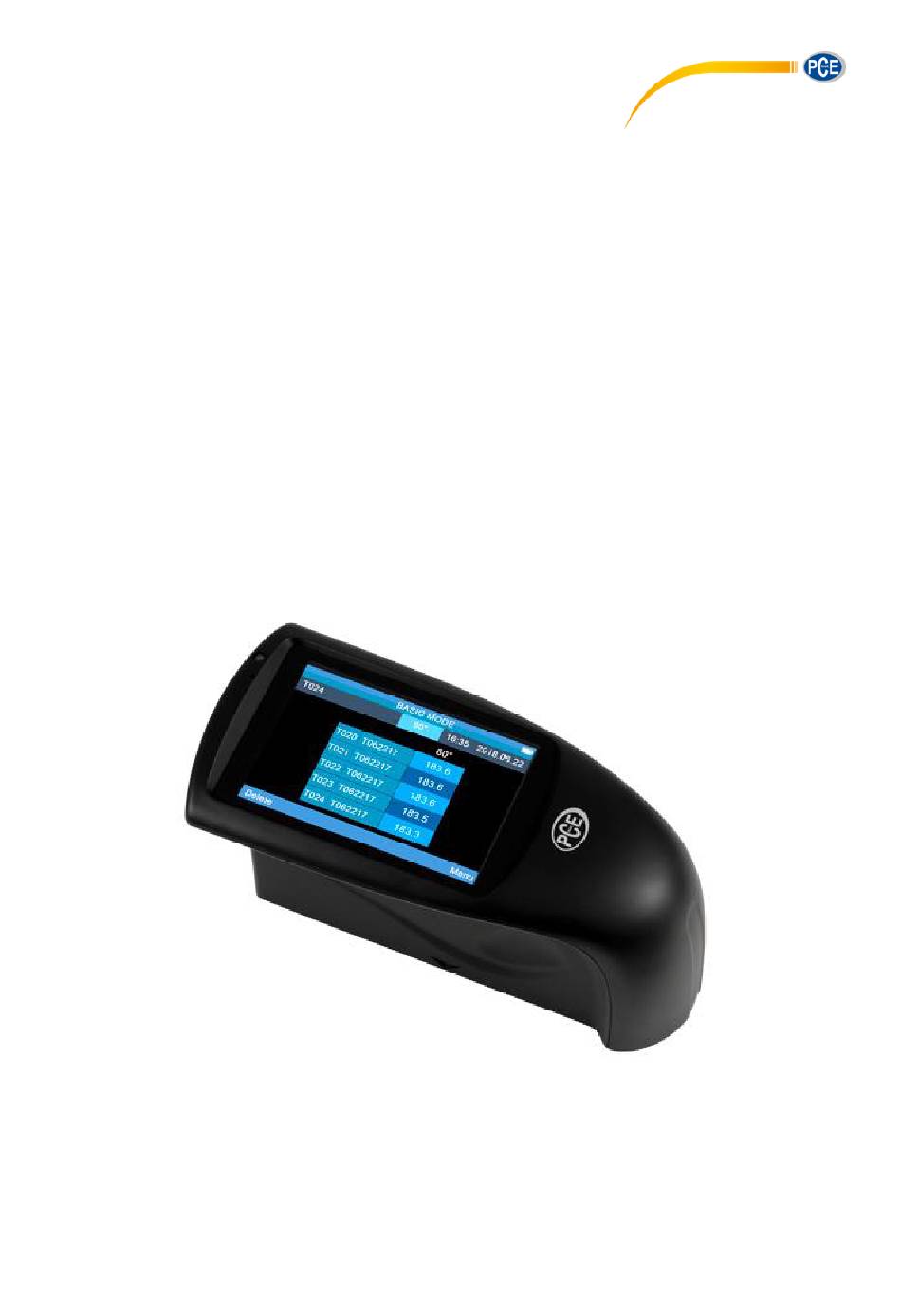

- Seite 3 BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Glanzprüfer PCE-SGM 60 von PCE Instruments entschieden haben. Der Glanzprüfer PCE-SGM 60 ist ein einfaches Messgerät um den Glanz verschiedenster Materialien zu Messen. Dabei wird in einem standardisierten Winkel von 60° das Objekt beleuchtet, ein Sensor gegenüber nimmt dann die Stärke der Reflexion auf und gibt Sie als Glanzpunkte/ Glossunits wieder.
- Seite 4 BETRIEBSANLEITUNG • Halten Sie den Glanzstandard sauber. Öl, Staub oder Fingerabdrücke auf der Oberfläche verfälschen das Messergebnis deutlich. • Zum Reinigen der Optik kann Reinigungsalkohol oder Ethanol verwendet werden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Spezifikationen Messgeometrie 60 °...

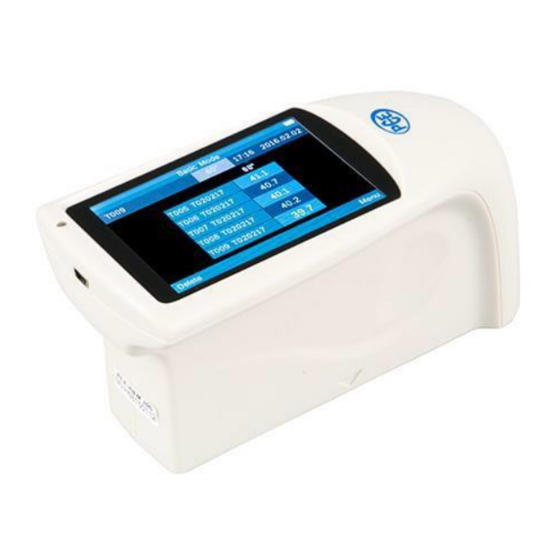

- Seite 5 BETRIEBSANLEITUNG Betriebsanleitung Funktionsbeschreibung LCD Touchscreen: Farbdisplay zum Anzeigen der letzten fünf Glanzmesswerte. Außerdem dient der Bildschirm der Bedienung des Geräts. Ein/ Aus – Messschalter: Ein- und Ausschalten durch 3 Sekunden langes gedrückt halten des Schalters. Messung starten durch tippen des Schalters. Statusleuchte: Die Statusleuchte leuchtet während des Einschaltvorgangs grün.
- Seite 6 BETRIEBSANLEITUNG Display Der Touchdisplay des PCE-SGM 60 sieht wie folgt aus: Die erste Zeile des Displays beinhaltet den momentanen Messmodus. In diesem Fall ist es der „Basic Mode“. Durch ein Antippen gelangt man in das Parametermenü. Die Zeile darunter enthält zu allererst den Namen des Letzten Messwertes, hell unterlegt steht die Messgeometrie.
- Seite 7 Die eingegebene Zahl bestätigt man dann durch das in der unteren linken Ecke befindliche „OK“. Das PCE-SGM 60 benötigt dann die angegebene Anzahl an Messungen. Daraus erstellt es dann den Mittelwert und speichert diesen ab. Unterhalb des Namens für den letzten Messwert erscheint dann, sofern der gewählte Wert größer als eins ist, ein Indikator mit Angabe der durchgeführten Messungen,...
- Seite 8 BETRIEBSANLEITUNG 4.3.7 Calibrate (Kalibrieren) Der Menüpunkt „Calibrate“ dient der Kalibrierung des Gerätes. Er ist in drei Unterpunkte aufgeteilt. Der Erste dient der eigentlichen Kalibrierung, der Zweite der Einstellung des Kalibrierstandards. Im ersten Unterpunkt „Calibrate“ müssen Sie lediglich das Gerät auf die Kalibrierfläche, beispielsweise dem Kalibrierstandard in der Schutzkappe stellen.
- Seite 9 BETRIEBSANLEITUNG 4.3.8.8 Restore Factory (Werkseinstellungen) Die Rückstellung auf die Werkseinstellung sollte nur im äußersten Notfall durchgeführt werden. Alle eingestellten Parameter, sowie die Kalibrierdaten und aufgenommenen Messwerte gehen bei diesem Vorgang verloren. Bevor Sie ein Rückstellen durchführen sollten Sie die benötigten Daten mit der Software sichern.
- Seite 10 BETRIEBSANLEITUNG File(Datei) Unter dem Menüpunkt Datei finden sich folgende Auswahlmöglichkeiten: New (Neu) Erstellen einer neuen Datei Open (Öffnen) Öffnen einer bestehenden Datei Save (Speichern) Überschreiben der bestehenden Datei Save as (Speichern unter) Speichern der momentanen Datei unter Angabe des Speicherortes Export Data (Daten exportieren) Datei als .csv Datei exportieren Rename (Umbenennen)
- Seite 11 BETRIEBSANLEITUNG Report(Bericht) Print (Drucke) Drucken aller Messwerte als Bericht Print Selected Records (Markierte Drucken aller markierten Messwerte als Bericht Werte drucken) Print to Word (Übertragen in Word) Übertragen aller Messwerte als Bericht zu Word Print Selected Records to Word Übertragen aller markierten Messwerte als Bericht zu Word (Markierte Werte nach Word Übertragen) Set Report Information...
