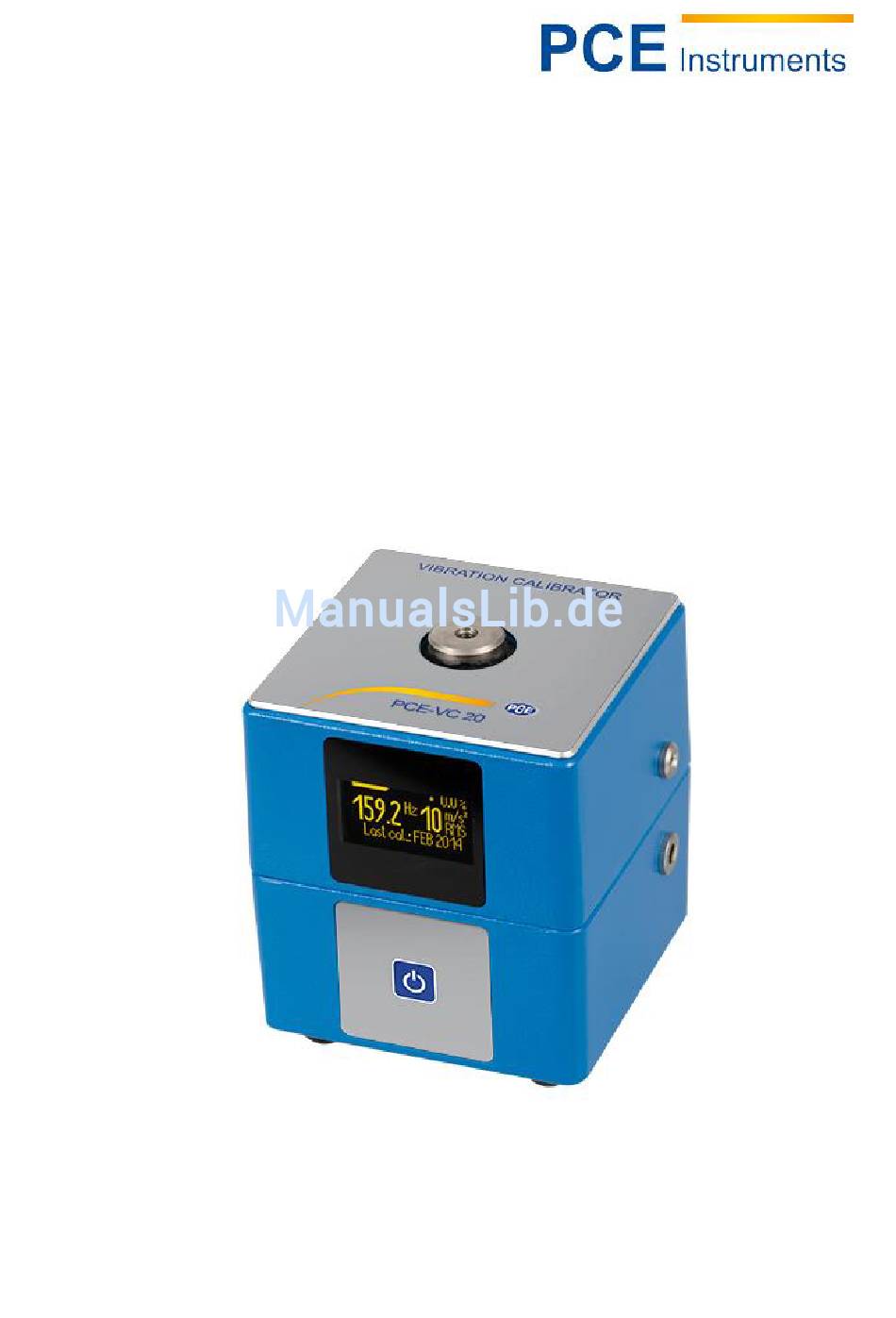

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@warensortiment.de www.warensortiment.de www.pce-instruments.com/deutsch Betriebsanleitung PCE-VC 20 Version 1.1 21.01.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis 1Einleitung ........................3 2Sicherheitsinformationen ................... 3 3Spezifikationen ......................4 4Systembeschreibung ....................5 4.1Befestigung des Prüflings ........................6 4.2Kalibrierbetrieb ............................7 4.3Laden des Akkumulators ......................... 8 Reset ..............................8 4.5Kalibrierung des Gerätes ......................... 8 5Entsorgung ........................ 9 6Kontakt ......................... 9... -
Seite 3: 1Einleitung
Referenzaufnehmers und einer Regelschaltung unabhängig von der Masse des angekoppelten Messobjekts. Das Einhalten des exakten Wertes wird durch eine prozentuale Fehleranzeige sowie akus- tisch signalisiert. Der PCE-VC 20 ist ideal für den mobilen Einsatz geeignet, da die Versorgung über ei- nen eingebauten Akku erfolgt. Die automatische Selbstabschaltung verhindert versehentliche Entladung. -
Seite 4: 3Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Schwingfrequenzen 159,2 Hz Schwingbeschleunigungen 10 m/s² Schwinggeschwindigkeiten (Effektivwert) 10 mm/s² Schwingwege (Effektivwert) 10 µm Messobjektmasse, max. 600 g ± 3 % (0…40°C) ± 5 % (-10…55°C) Amplitudenfehler Frequenzfehler ± 0,05 % Querschwingung (14 mm über Schwingkopf) < 10 % Klirrfaktor <... -
Seite 5: 4Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung 1. Schwingkopf 2. Batterieanzeige 3. Nennfrequenz 4. Ein/Aus Taste 5. Reset Taste 6. Datum der letzten Kalibrierung 7. Ladebuchse 8. Nennamplitude 9. Amplitudenfehler... -
Seite 6: Befestigung Des Prüflings
BETRIEBSANLEITUNG Befestigung des Prüflings Der Schwingkopf des PCE-VC 20 hat ein M5-Innengewinde mit 7 mm Tiefe zur Befestigung des Prüf- lings. Zum Kalibrieren wird der Prüfling mit einem der mitgelieferten Gewindestifte bzw. -adapter oder einem Haftmagneten an der Koppelfläche des Kalibrators befestigt. Die Oberfläche des Schwingkopfes wurde durch Plasmanitrierung extrem haltbar gemacht. -
Seite 7: Kalibrierbetrieb
Nach der Befestigung des Prüflings schalten Sie das Gerät ein, indem Sie die Taste „On/Off“ kurz ge- drückt halten, bis die Anzeige aufleuchtet. Für einige Sekunden werden Geräte- und Softwareversion sowie das Datum der letzten Kalibrierung Ihres PCE-VC 20 angezeigt. Nach kurzer Zeit hat sich die Amplitudenregelung eingeschwungen. Auf der Anzeige erscheinen die Nennwerte von Schwingfrequenz und Effektivwert der Schwingamplitude. -
Seite 8: Reset
Drücken der Reset-Taste nicht beeinflusst. Kalibrierung des Gerätes Die Schwingwerte des PCE-VC 20 sind auch bei intensiver Nutzung sehr stabil. Übliche Abweichungen liegen unter einem Prozent pro Jahr. Wir empfehlen eine jährliche Nachkalibrierung. Bei Stoßbelastung, z.B. durch Aufprall des Gerätes oder anderweitiger Beschädigung ist eine sofortige Nachkalibrierung... -
Seite 9: 5Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
