schutzfunktion des Kollektors zur Verfü-
gung.

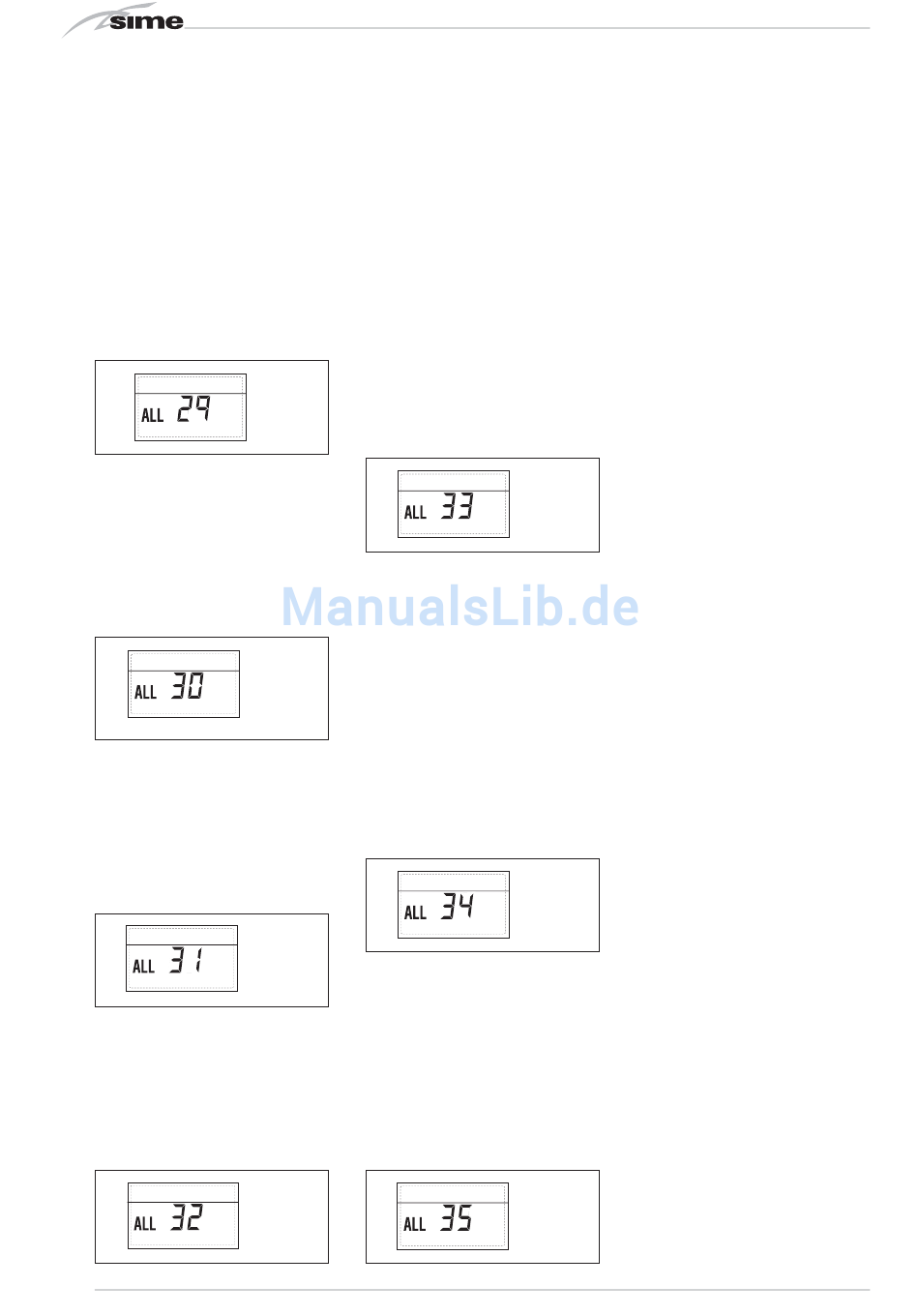

– BETRIEBSSTÖRUNG ANZAHL DER
VERBUNDENEN KÄRTCHEN "ALL 29"
(Abb. 23/23)
Wenn eins der verbundenen ZONA
MIX/INSOL-Kärtchen defekt ist oder
nicht kommuniziert, erscheint auf dem
Display die Betriebsstörung ALL 29.
Während dieser Betriebsstörung führt
der Heizkessel seinen normalen Betrieb
for t unter Ausschluss der Funktion
ZONA MIX/INSOL.
– BETRIEBSSTÖRUNG RÜCKLAUFSON-
DE HEIZUNG "ALL 30" (Abb. 23/24)
Wenn die Rücklaufsonde der Heizung
(SR) unterbrochen oder kurzgeschlossen
is t, er scheint auf dem Display die
Betriebsstörung ALL 30. Während die-
ser Betriebsstörung führt der Heizkessel
seinen normalen Betrieb fort.
– BETRIEBSSTÖRUNG AUSLASSSONDE
KASKADE "ALL 31" (Abb. 23/25)
Wenn die Auslasssonde der Kaskade
(SMC) unterbrochen oder kurzgeschlos-
sen ist, erscheint auf dem Display die
Betriebsstörung ALL 31. Während die-
ser Betriebsstörung führt der Heizkessel
seinen normalen Betrieb fort.
– BETRIEBSSTÖRUNG ANLAGENKONFI-
GURATION DREI BEREICHE "ALL 32"
(Abb. 23/26)
Wenn die verbundenen RS-485-Kärt-
chen nicht in ausreichender Anzahl
vorhanden sind und/oder mindestens
eins kein Mischbereich-Kärtchen ist, hält
100
der Heizkessel an, und auf dem Display
erscheint die Betriebsstörung ALL 32.
Der Heizkessel schaltet wieder ein, wenn
die korrekte Konfiguration für Anlagen
mit drei Bereichen aktiviert wird.
– BETRIEBSSTÖRUNG KOMMUNIKA-
TION RS-485-KÄRTCHEN IN MODBUS-
BETRIEBSART "ALL 33" (Abb. 23/27)
Wenn das PAR 16 anders als "- -" ist und
mindestens vier Minuten lang keine Kom-
munikation zwischen der Kar te des
Heizkessels und dem RS-485-Kärtchen
in der MODBUS-Betriebsart stattfindet,
hält der Heizkessel an, und auf dem
Display erscheint die Betriebsstörung
ALL 33. Der Heizkessel schaltet wieder
ein, wenn die Kommunikation wieder her-
gestellt wird oder wenn das PAR 16 = "- -
" eingestellt wird.
Abb. 23/23
– BETRIEBSSTÖRUNG KOMMUNIKA-
TION RS-485-KÄRTCHEN IN KASKA-
DEN-BETRIEBSART "ALL 34" (Abb.
23/28)
Wenn das PAR 15 anders als "- -" ist und
mindestens vier Minuten lang keine Kom-
munikation zwischen der Kar te des
Heizkessels und dem RS-485-Kärtchen
in der KASKADEN-Betriebsart stattfin-
Abb. 23/24
det, hält der Heizkessel an, und auf dem
Display erscheint die Betriebsstörung
ALL 34.
Der Heizkessel schaltet wieder ein, wenn
die Kommunikation wieder hergestellt
wird oder wenn das PAR 15 = "- -" einge-
stellt wird.
– BETRIEBSSTÖRUNG KOMMUNIKA-
Abb. 23/25
TION ZWISCHEN RS-485-KÄRTCHEN
UND RS-485-KÄRTCHEN "ALL 35"
(Abb. 23/29)
Wenn das PAR 15 anders als "- -" ist und
keine Kommunikation zwischen minde-
stens zwei RS-485-Kärtchen stattfindet,
hält der Heizkessel an, und auf dem
Display erscheint die Betriebsstörung
ALL 35.
Der Heizkessel schaltet wieder ein, wenn
Abb. 23/26
die Kommunikation wieder hergestellt
wird oder wenn das PAR 15 = "- -" einge-
stellt wird.
ACHTUNG: Im Falle einer Kaskadenverbin-
dung erscheinen auf dem Display der
Fernbedienung CR 73 die Fehlercodes 70
und 71:
- ALARM 70
Wenn eine Betriebsstörung auftritt,
die den Betrieb der Kaskade (Rücklauf-
sonde der Kaskade ALL 31) blockiert,
erscheint auf dem Display der Fernbe-
dienung CR 73 der Alarm 70. Überprü-
fen Sie die Betriebsstörung an der
Kaskade.
- ALARM 71
Wenn eine Betriebsstörung an einem
der Module auftritt und die anderen
Module nach Möglichkeit weiter funk-
tionieren, erscheint auf dem Display
der Fernbedienung CR 73 der Alarm
71. Überprüfen Sie die Betriebsstörung
an der Kaskade.
Abb. 23/27
Abb. 23/28
Abb. 23/29
