Während der Wartungen muss das tech-
nische Fachpersonal kontrollieren, dass
der Abtropfsiphon voll Wasser ist (diese
Überprüfung ist vor allem notwendig,
wenn der Generator über einen längeren
Zeitraum unbenutzt ist).
Die eventuelle Befüllung erfolgt durch die
dazu vorgesehene Öffnung (Abb. 20).

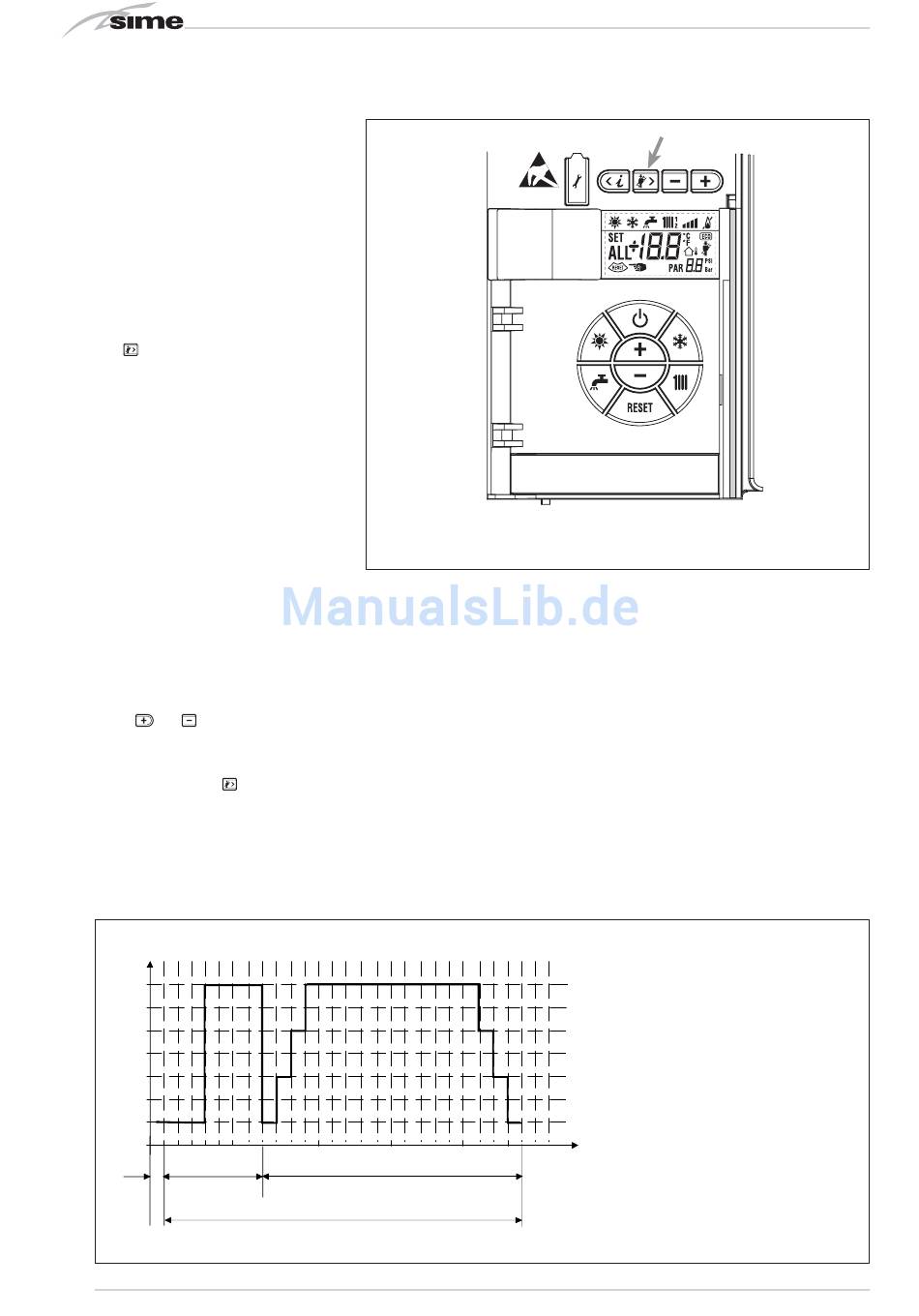

4.5. 1 Kaminfegerfunktion (Abb. 21)
Um den Verbrennungsvorgan des Heizkes-
sels durchzuführen, die Taste für den Installa-
teur . drücken. Die Kaminkehrerfunktion
wird eingeschaltet und bleib für 15 Minuten
eingeschaltet. Ab nun beginnt der Heizkessel
seinen Betrieb mit maximaler Leistung mit
Ausschaltung bei 80 °C und Widereinschal-
tung bei 70 °C (ACHTUNG: Gefahr von
Übertemperaturen bei nicht geschützten
Niedertemperaturanlagen. Vor der Ein-
schaltung der Kaminkehrerfunktion sicher-
stellen, dass das Radiatorventil oder even-
tuelle Bereichsventil geöffnet sind).
Der Test kann auch im Brauchwasserbe-
trieb durchgeführt werden. Zu ihrer Dur-
chführung genügt es, nach Einschaltung der
Kaminkehrerfunktion Warmwasser aus einem
der Hähne zu entziehen. Unter dieser Bedin-
gung arbeitet der Heizkessel mit maximaler Lei-
stung und kontrolliertem Brauchwasser zwi-
schen 60 °C und 70 °C. Währ end des
gesamten Tests müssen die Warmwas-
serhähne geöffnet bleiben.
Während der 15 minütigen Dauer des
Kaminkehrertests wird bei Druck auf die
Tasten und der Heizkessel entweder
auf Höchst- oder Mindestleistung gebracht.
Die Kaminkehrerfunktion schaltet sich
automatisch nach 15 Minuten ab oder
wenn erneut die Taste
4.5.2 Funktion Estrichtrocknung
(Abb. 22)
Die Funktion Estrichtrocknung hält den
[TVw]
55
50
45
40
35
30
25
20
0 1 5
X A
1
96
Boden auf einem voreingestellten Tempera-
turprofil und ist nur in Anlagen in Kombina-
tion mit dem Bausatz Mischbereich
ZONA MIX freigegeben Art. nr. 8092234.
Die Temperaturprofile können über die Ein-
stellung des Installateurparameters PAR
43 ausgewählt werden:
0 = Funktion deaktiviert
1 = Kurve A
2 = Kurve B
3 = Kurve A + B
gedrückt wird.
Die Auschaltung erfolgt über Druck auf die
Taste (Rückkehr von PAR 43 auf Wert 0)
oder automatisch am Ende der Funktion
selbst. Der Sollwert des Mischbereichs
folgt dem Verlauf der ausgewählten Kurve
und erreicht maximal 55 °C.
Während der Funktionsausübung werden alle
7 1 5 10
B
A + B
Wärmeanfragen ignoriert (Erwärmung, Brau-
chwasser, Frostschutz und Kaminkehrer).
Während des Betriebs zeigt das Display die
verbeleibenden Tage bis zum abschluss der
Funktion an (z.B. Hauptdigits -15 = es fehlen
15 Tage bis zum Ende der Funktion).
Die Grafik in Abb. 22 gibt den Verlauf der
Kurven wieder.
ACHTUNG:
- Die Anweisungen des Fußbodenverle-
- Der Betrieb ist nur dann sichergestellt,
TVw
Tag
x
A
B
15 18
[Tag
]
25
Abb. 21
gers beachten.
wenn die Anlagen fachger echt
ausgeführt wurden (Hydraulikanlage,
Elektroanlage, Bauteileeinbau)! Die
Missachtung der oben genannten Vor-
schriften kann zu einem Schaden am
Fußboden führen!
Sollwert Temperatur Mischbereich
Tag Periode in Tagen
Tage ab Befinn
Kurve A
Kurve B
Abb. 22
