Sime MURELLE HE 110 R Bedienungsanleitung Seite 17

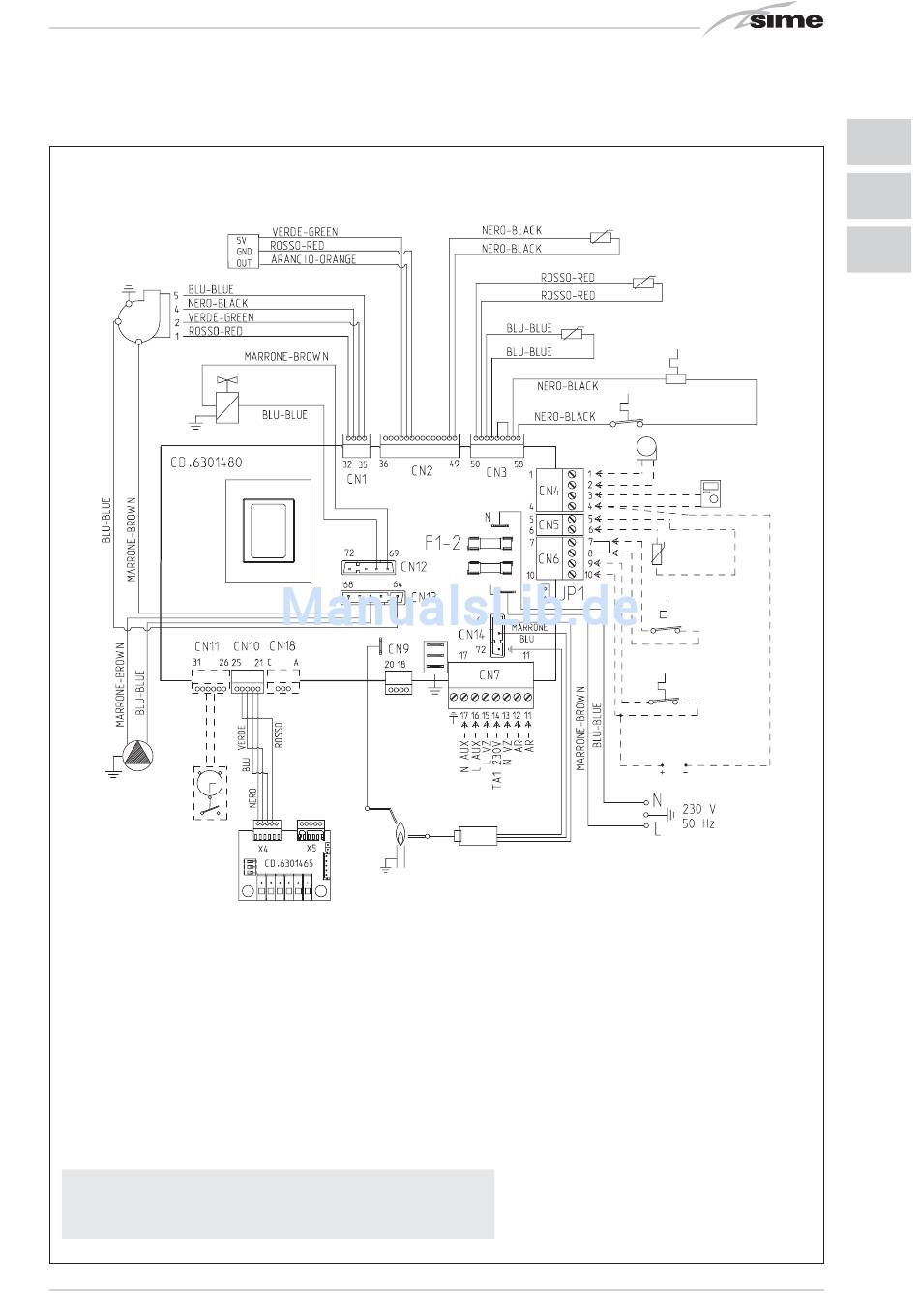

2.7 ELEKTRISCHES SCHEMA (Abb. 11)
TPA
V
PI
OP (24 VAC)
RS-485 (24 VAC)
ZEICHENERKLÄRUNG
F1-2 Schmelzsicherung (4 AT)
TRA Transformator zum Einschalten
PI Heizungspumpe
V Gebläse
EA Elektrode zum Einschalten
ER Elektrode zum Ablesen
EV1-2 Spule Gasventil
TS Sicherheitsthermostat
SF Abgassonde
TFU Thermo-Schmelzsicherung
SM Auslasssonde Heizung
SR Rücklaufsonde Heizung
TPA Transduktor Wasserdruck
Für den Betrieb 0 ... 10VDC:
- Entfernen Sie das Brückchen JP1
- Verbinden Sie den positiven Pol des Signals mit der Klemme 10 des CN6
- Verbinden Sie den negativen Pol des Signals mit der Klemme 4 des CN4.
EV 1-2
ER
JP1
TA1
TA2
SB/SA
CR
SE
OP
AR
VZ
AUX
RS-485 Kärtchen KASKADE/MODBUS
ANMERKUNG: Verbinden Sie den TA1 mit den Klemmen
7-8, nachdem Sie die Brücke entfernt haben.
SM (5 VDC)
TRA
EA
Wahl TA2 oder 0-10 VDC
Raumthermostat Bereich 1
Raumthermostat Bereich 2
Sonde Warmwasserspeicher L. 2000 (optional)
Fernbedienung CR 73 (optional)
Außentemperatursonde (optional)
Programmierungsuhr (optional)
Fernalarm
Bereichsventil
Hilfsverbindung
SR (5 VDC)
SF (5 VDC)
TFU
TS (24 VDC)
SE (5 VDC)
CR
SB/SA
(5 VDC)
TA1 (24 VRAC)
TA2 (24 VRAC)
0...10 VDC
CODES ERSATZTEILE
VERBINDER:
CN1 Art. nr. 6319162
CN2 Art. nr. 6319168
CN3 Art. nr. 6319164
CN4 Art. nr. 6316203
CN5
Art. nr. 6316200
CN6
Art. nr. 6316202
CN7 Art. nr. 6316204
CN9 Art. nr. 6316201
CN10 Art. nr. 6319165
CN12 Art. nr. 6319166
CN13 Art. nr. 6319167
CN14 Art. nr. 6319169
Abb. 11
FR
NL
DE
