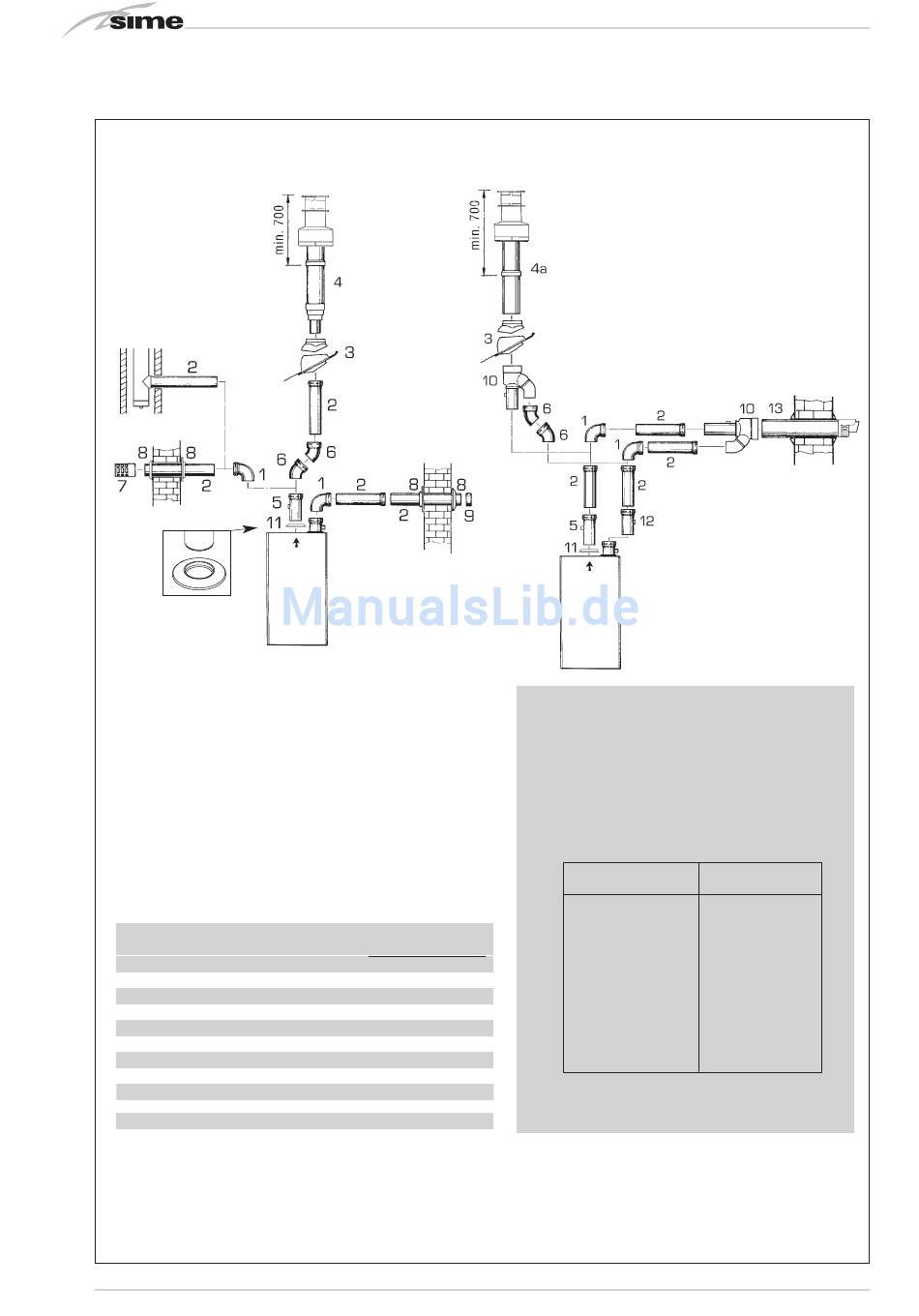

Typ C (getrennte Rauchabzüge ø 80)
ZEICHENERKLÄRUNG
1 Kurve 90° MF (6 Stck.) Art. nr. 8077450
2 a Verlängerung L. 1000 (6 Stck.) Art. nr. 8077351
2 b Verlängerung L. 500 (6 Stck.) Art. nr. 8077350
3 Schindel mit Gelenk Art. nr. 8091300
4 Endstück Dachaustritt L. 1381 Art. nr. 8091204
4 a Koaxiales Endstück Dachaustritt Art. nr. 8091205
5 Verlängerung L. 250 mit Stecker Art. nr. 6296513
6 Kurve 45° MF (6 Stck.) Art. nr. 8077451
7 Endstück Ablauf Art. nr. 8089501
8 Kit innere und äußere Mutter Art. nr. 8091500
9 Endstück Absaugung (mitgeliefert)
10 Verbindungsstück Absaugung/Ablauf Art. nr. 8091401
11 Gummidichtung ø 80 (mitgeliefert)
12 Kondensataufbereitung L. 135 Art. nr. 8092800
13 Koaxialer Ablauf ø 80/125 L. 885 Art. nr. 8091210
TABELLE REIBUNGSVERLUST ZUBEHÖRTEILE
Polypropylen-Kurve 90° MF
Polypropylen-Kurve 45° MF
Polypropylen-Verlängerung L. 1 000
Polypropylen-Verlängerung L.500
Koaxiales Endstück Dachaustritt + Verbindungsstück (Pos. 10)
Endstück Dachaustritt L. 1 381
Endstück Ablauf
Endstück Absaugung
Polypropylen-Verlängerung L. 250 mit Stecker
K
oaxialer Ablauf L.885 + Verbindungsstück (Pos. 10)
ACHTUNG:
- Bei Installationen mit dem Endstück zum Dachaustritt (4a) und mit dem koaxialen Abzugsrohr (13) ist es Pflicht,
eine Kondensataufbereitung (12) zu benutzen, die mit einem Abwassersiphon verbunden ist.
- Entfernen Sie bei der Montage des Endstücks zum Dachaustritt (4a) die beiden Adapter für ø 60 und ø 100.
- Beim Einstecken der Zubehörteile wird empfohlen, den inneren Teil der Dichtungen mit silikonhaltigen Produkten zu
schmieren und die Verwendung von Ölen und Fetten im Allgemeinen zu vermeiden.
82
Typ C (getrennte Rauchabzüge ø 80
und koaxiales Endstück für Ablauf)
Wenn der Reibungsverlust der einzelnen eingesetzten
Zubehörteile die 4 mm H
um den korrekten Betrieb des Gerätes zu garantieren,
wie folgt:
- stellen Sie das Installationsparameter PAR 9 ein, wie
in der TABELLE 2 angegeben (um zu den Installation-
sparametern zu gelangen, sehen Sie Punkt 3.3).
Reibungsverlust
(mm H O)
2
Absaugung Ablauf
2,3 3,5
1,7 2,3
1,4 1,4
0,7 0,7
- 16,0
- 5,0
- 4,0
- regulieren Sie das CO
1,8 -
- 0,3
Leistung, wie unter Punkt 4.2.2 erklärt.
ACHTUNG !
O übertritt, verfahren Sie,
2
TABELLE 2
REIBUNGSVERLUST
(mm H O) (lange Schornsteine)
2
0 - 4
4 - 8
8 - 12
12 - 16
16 - 20
20 - 24
24 - 28
28 - 32
32 - 36
36 - 40
40 - 42
bei maximaler und minimaler
2
PAR 9
0
1
2
3
4
5
6
7
8
9
10
