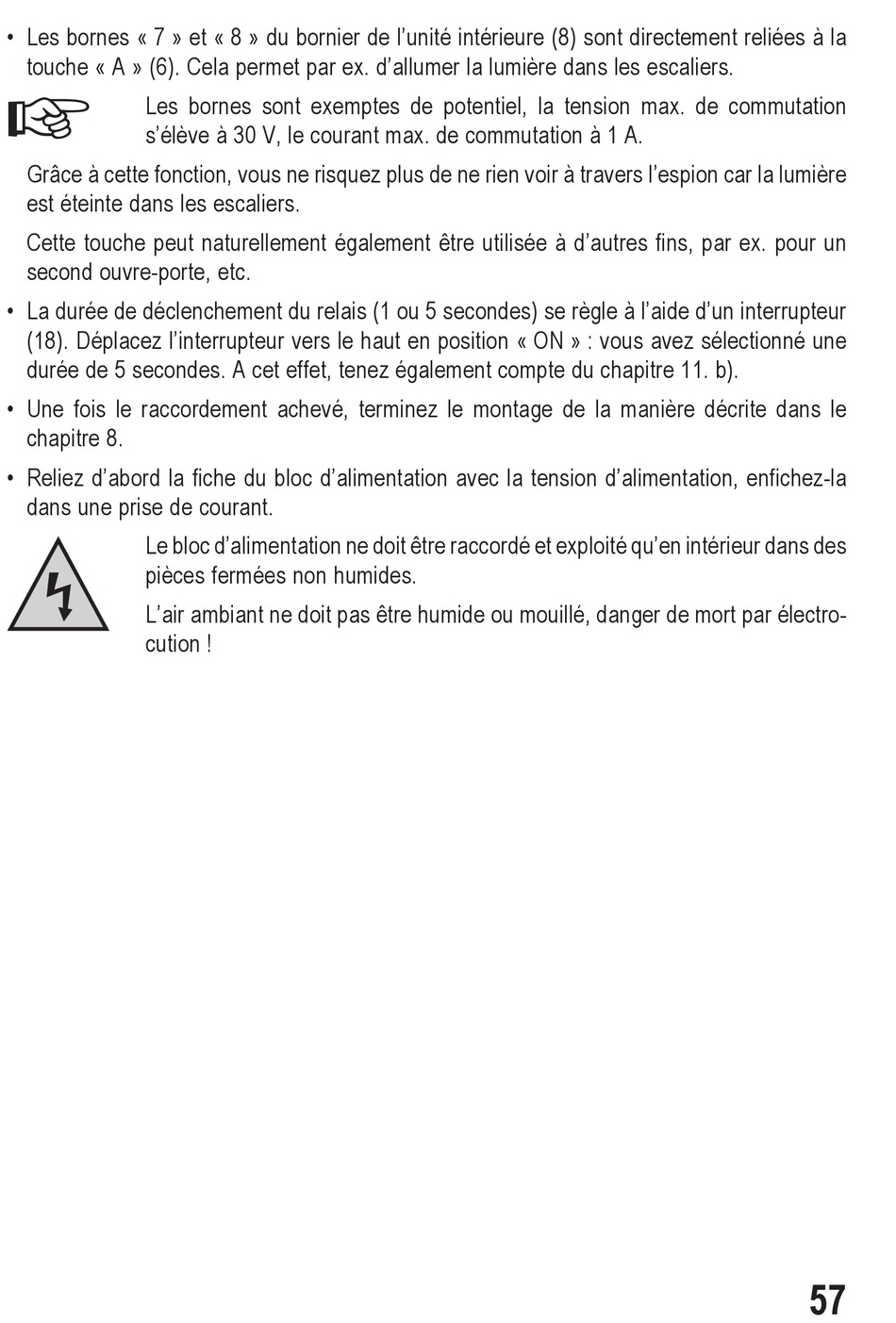

• Les bornes « 7 » et « 8 » du bornier de l'unité intérieure (8) sont directement reliées à la
touche « A » (6). Cela permet par ex. d'allumer la lumière dans les escaliers.

Les bornes sont exemptes de potentiel, la tension max. de commutation
s'élève à 30 V, le courant max. de commutation à 1 A.
Grâce à cette fonction, vous ne risquez plus de ne rien voir à travers l'espion car la lumière
est éteinte dans les escaliers.
Cette touche peut naturellement également être utilisée à d'autres fins, par ex. pour un
second ouvre-porte, etc.
• La durée de déclenchement du relais (1 ou 5 secondes) se règle à l'aide d'un interrupteur
(18). Déplacez l'interrupteur vers le haut en position « ON » : vous avez sélectionné une
durée de 5 secondes. A cet effet, tenez également compte du chapitre 11. b).
• Une fois le raccordement achevé, terminez le montage de la manière décrite dans le
chapitre 8.
• Reliez d'abord la fiche du bloc d'alimentation avec la tension d'alimentation, enfichez-la
dans une prise de courant.
Le bloc d'alimentation ne doit être raccordé et exploité qu'en intérieur dans des
pièces fermées non humides.
L'air ambiant ne doit pas être humide ou mouillé, danger de mort par électro-
cution !
