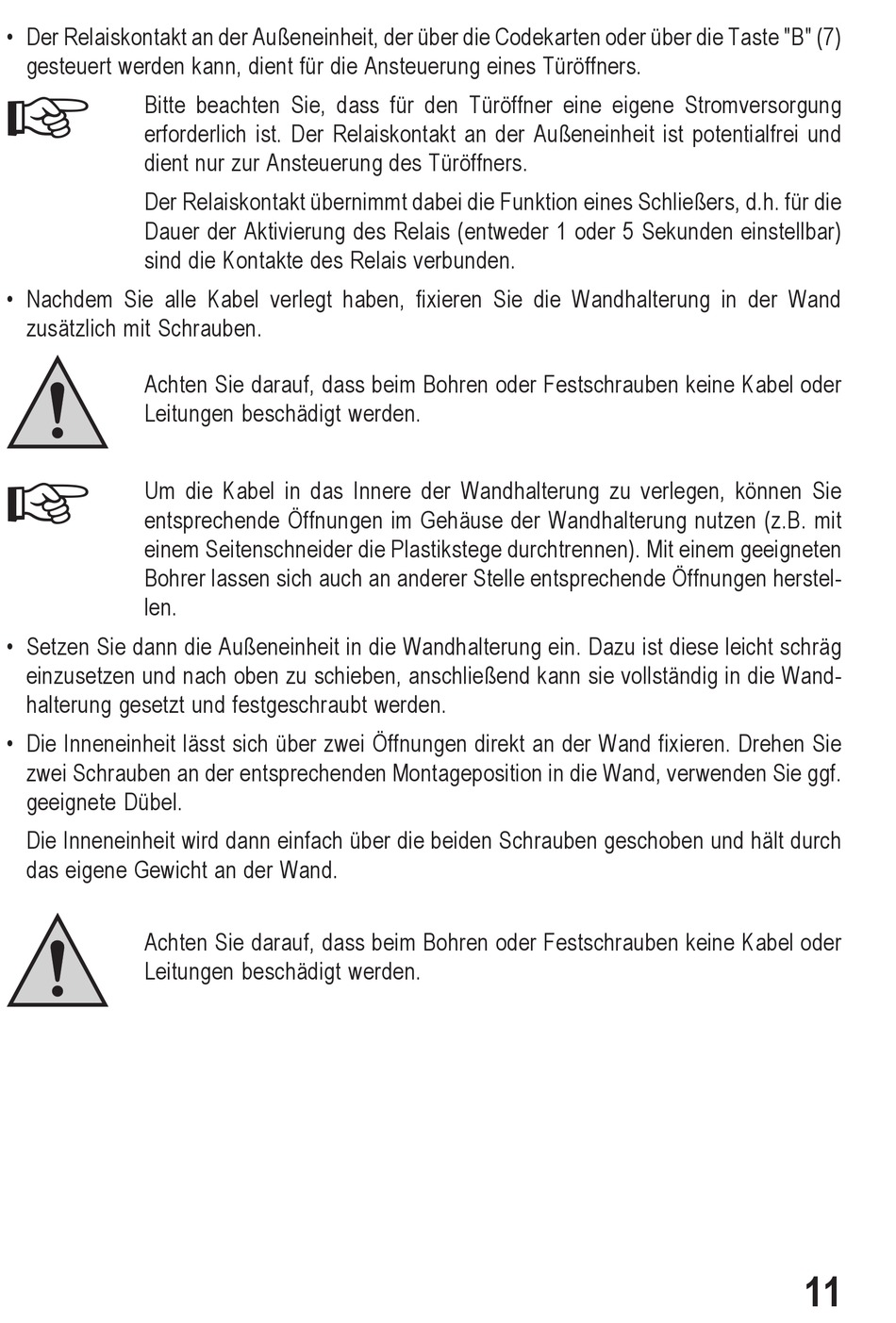

Conrad 61 17 61 Bedienungsanleitung Seite 11

• Der Relaiskontakt an der Außeneinheit, der über die Codekarten oder über die Taste "B" (7)
gesteuert werden kann, dient für die Ansteuerung eines Türöffners.

Bitte beachten Sie, dass für den Türöffner eine eigene Stromversorgung
erforderlich ist. Der Relaiskontakt an der Außeneinheit ist potentialfrei und
dient nur zur Ansteuerung des Türöffners.
Der Relaiskontakt übernimmt dabei die Funktion eines Schließers, d.h. für die
Dauer der Aktivierung des Relais (entweder 1 oder 5 Sekunden einstellbar)
sind die Kontakte des Relais verbunden.
• Nachdem Sie alle Kabel verlegt haben, fixieren Sie die Wandhalterung in der Wand
zusätzlich mit Schrauben.
Achten Sie darauf, dass beim Bohren oder Festschrauben keine Kabel oder
Leitungen beschädigt werden.

Um die Kabel in das Innere der Wandhalterung zu verlegen, können Sie
entsprechende Öffnungen im Gehäuse der Wandhalterung nutzen (z.B. mit
einem Seitenschneider die Plastikstege durchtrennen). Mit einem geeigneten
Bohrer lassen sich auch an anderer Stelle entsprechende Öffnungen herstel-
len.
• Setzen Sie dann die Außeneinheit in die Wandhalterung ein. Dazu ist diese leicht schräg
einzusetzen und nach oben zu schieben, anschließend kann sie vollständig in die Wand-
halterung gesetzt und festgeschraubt werden.
• Die Inneneinheit lässt sich über zwei Öffnungen direkt an der Wand fixieren. Drehen Sie
zwei Schrauben an der entsprechenden Montageposition in die Wand, verwenden Sie ggf.
geeignete Dübel.
Die Inneneinheit wird dann einfach über die beiden Schrauben geschoben und hält durch
das eigene Gewicht an der Wand.
Achten Sie darauf, dass beim Bohren oder Festschrauben keine Kabel oder
Leitungen beschädigt werden.
11
