9. Anschluss

• Die Klemmleisten auf der Inneneinheit (8) und Außeneinheit (22) sind mit Zahlen beschriftet.
Beachten Sie die entsprechenden Markierungen am Gehäuse.

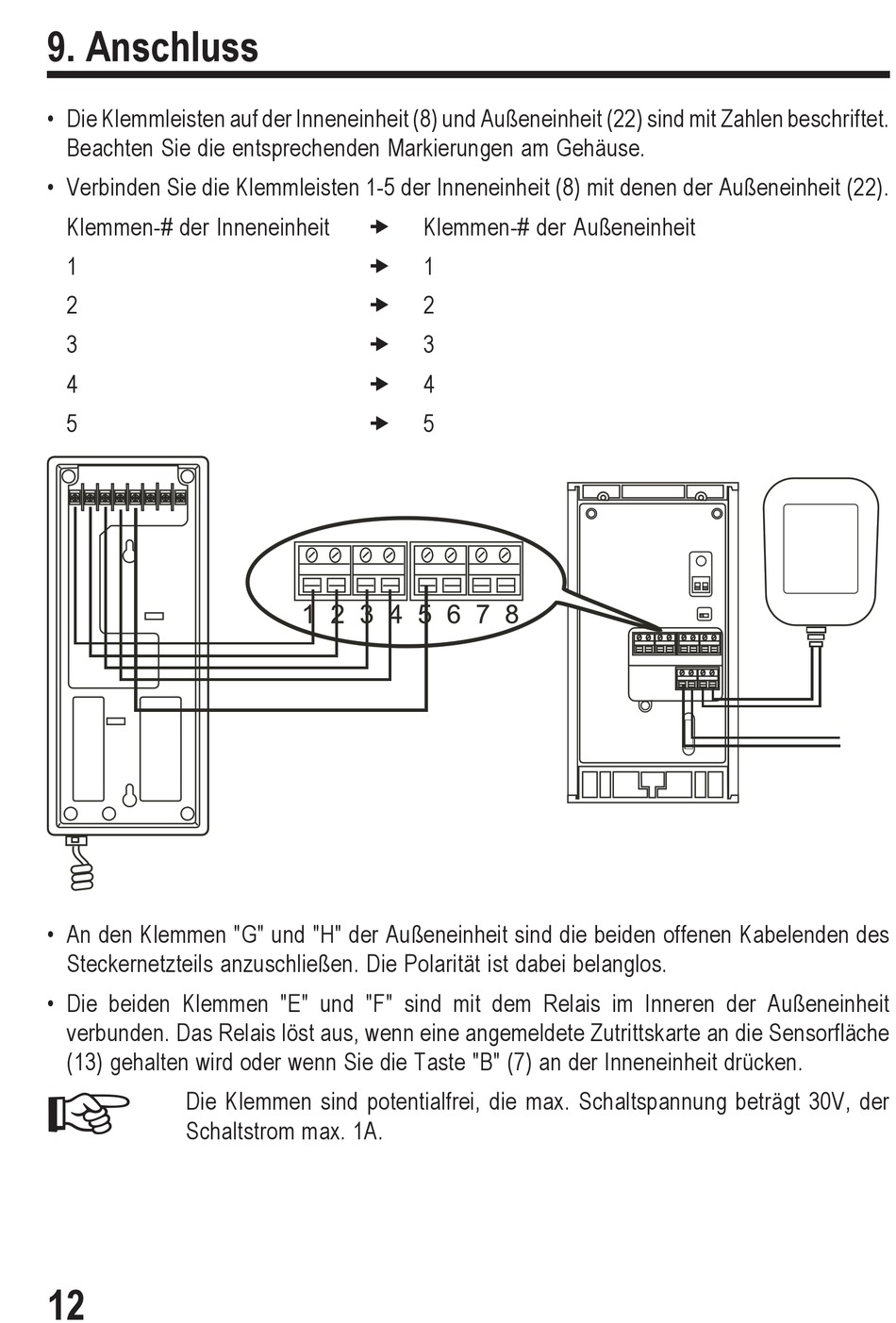

• Verbinden Sie die Klemmleisten 1-5 der Inneneinheit (8) mit denen der Außeneinheit (22).
Klemmen-# der Inneneinheit
1
2
3
4
5
• An den Klemmen "G" und "H" der Außeneinheit sind die beiden offenen Kabelenden des
Steckernetzteils anzuschließen. Die Polarität ist dabei belanglos.
• Die beiden Klemmen "E" und "F" sind mit dem Relais im Inneren der Außeneinheit
verbunden. Das Relais löst aus, wenn eine angemeldete Zutrittskarte an die Sensorfläche
(13) gehalten wird oder wenn Sie die Taste "B" (7) an der Inneneinheit drücken.

Die Klemmen sind potentialfrei, die max. Schaltspannung beträgt 30V, der
Schaltstrom max. 1A.
12
Klemmen-# der Außeneinheit
1
2
3
4
5
