M4735A HeartStart XL Defibrillator/Monitor
Anschließen des EKG-Kabels
Anleitung zum Anschließen eines 3-adrigen oder 5-adrigen EKG-Kabels:
1. Die Führungsnabe des Patientenkabelsteckers auf die Kerbe am
EKG-Eingang ausrichten; siehe Abbildung 4-1.
2. Den Stecker fest in den EKG-Eingang drücken, bis der weiße Teil nicht
mehr sichtbar ist.

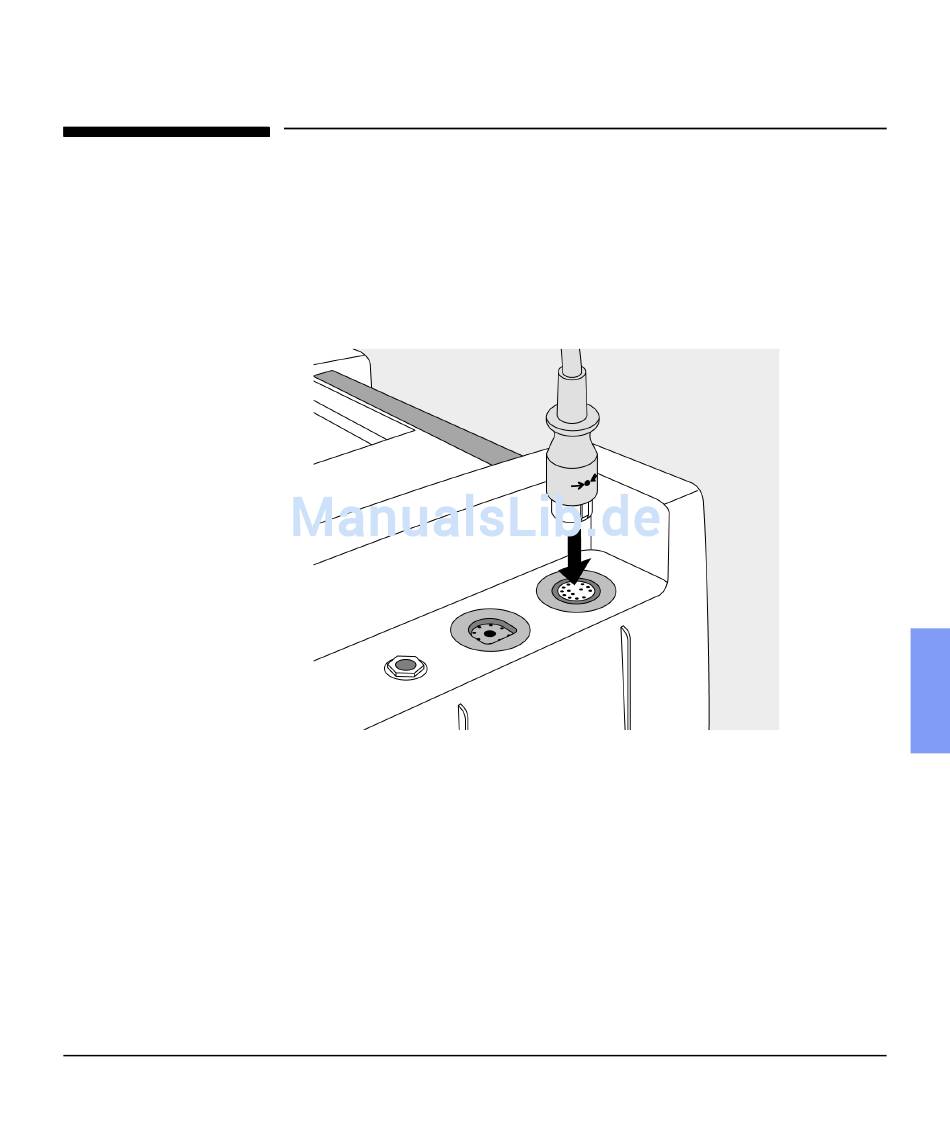

Abbildung 4-1 Anschluss/Eingang für das EKG-Patientenkabel
Zum Abziehen des EKG-Patientenkabels den weißen Stecker des Patienten-
kabels vorsichtig aus dem EKG-Eingang ziehen.
