7. Montieren Sie die beiden Innensechskantschrauben (9)
vorne auf der Sitzträgerplatte.
8. Montieren Sie alle entfernten Teile.
4.14 Rückeneinheit mit ergonomischem
Längenausgleich (Easy-Adapt)

4.14.1 Breite einstellen

Beachten Sie auch das vorhergehende Kapitel 4.13.1
Sitzbreite einstellen, Seite 49.
Der Sitz lässt sich standardmäßig in der Breite
zwischen 380 und 530 mm einstellen.
• 4 mm Innensechskantschlüssel
1. Entfernen Sie das Rückenkissen.

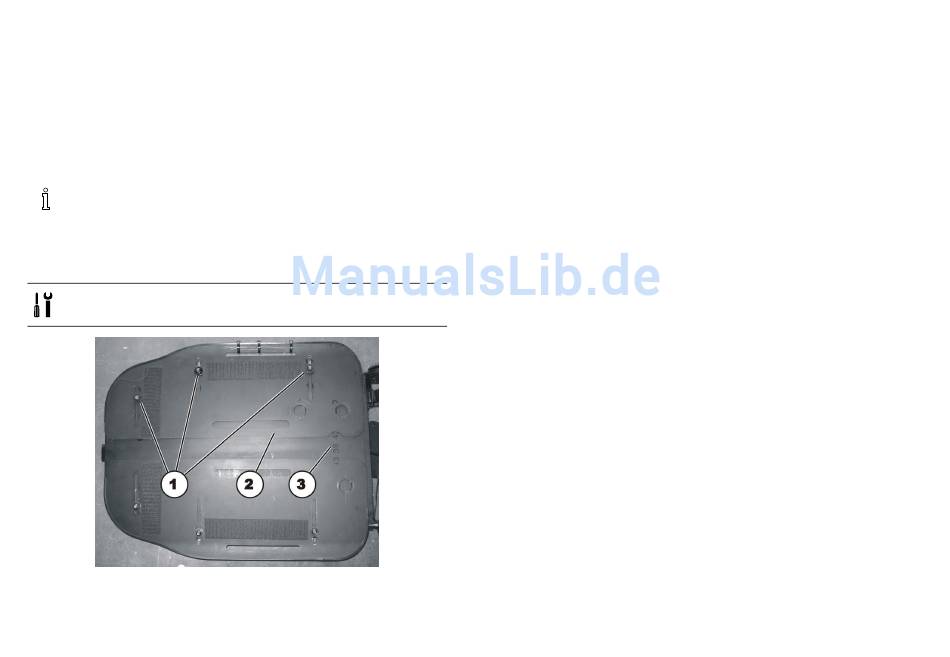

2. Lockern Sie die drei Innensechskantschrauben (1).
Entfernen Sie diese Schrauben aber nicht komplett.
1541360-L
3. Verschieben Sie die Platte (2) so weit, bis die gewünschte
Breite in Zentimetern auf der Skala (3) zu lesen ist.
4. Ziehen Sie die drei Innensechskantschrauben wieder an.
5. Wiederholen Sie diese Arbeitsschritte an der anderen
Rückenplatte.
6. Bringen Sie ein Rückenkissen mit der entsprechenden
Breite an.
4.15 Mittig montierte Beinstützen – manuell
einstellbar
4.15.1 Abnehmen der Beinstütze
Sie können die in der Mitte befindliche, manuell einstellbare
Beinstütze vollständig abnehmen.
Inbetriebnahme
53
