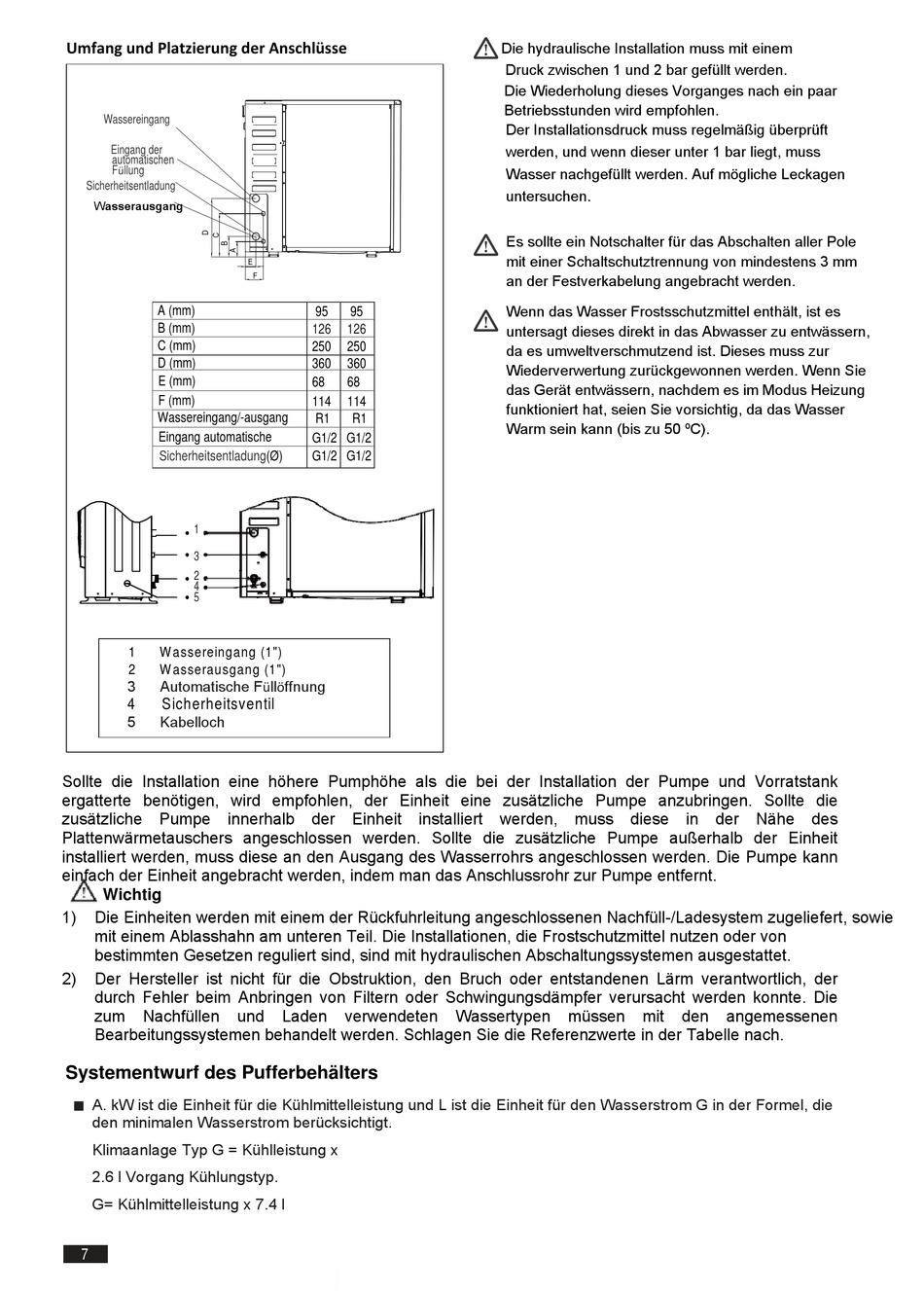

Umfang und Platzierung der Anschlüsse
Wassereingang
Eingang der
automatischen
Füllung
Sicherheitsentladung
Wasserausgang
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
F (mm)
Wassereingang/-ausgang
Eingang automatische
Sicherheitsentladung(Ø)
1
3
2
4
5
1
Wassereingang (1")
2
Wasserausgang (1")
3
Automatische Füllöffnung
4
Sicherheitsventil
5
Kabelloch
Sollte die Installation eine höhere Pumphöhe als die bei der Installation der Pumpe und Vorratstank
ergatterte benötigen, wird empfohlen, der Einheit eine zusätzliche Pumpe anzubringen. Sollte die
zusätzliche Pumpe innerhalb der Einheit installiert werden, muss diese in der Nähe des
Plattenwärmetauschers angeschlossen werden. Sollte die zusätzliche Pumpe außerhalb der Einheit
installiert werden, muss diese an den Ausgang des Wasserrohrs angeschlossen werden. Die Pumpe kann
einfach der Einheit angebracht werden, indem man das Anschlussrohr zur Pumpe entfernt.
Wichtig
1)
Die Einheiten werden mit einem der Rückfuhrleitung angeschlossenen Nachfüll-/Ladesystem zugeliefert, sowie
mit einem Ablasshahn am unteren Teil. Die Installationen, die Frostschutzmittel nutzen oder von
bestimmten Gesetzen reguliert sind, sind mit hydraulischen Abschaltungssystemen ausgestattet.
2)
Der Hersteller ist nicht für die Obstruktion, den Bruch oder entstandenen Lärm verantwortlich, der
durch Fehler beim Anbringen von Filtern oder Schwingungsdämpfer verursacht werden konnte. Die
zum
Nachfüllen
Bearbeitungssystemen behandelt werden. Schlagen Sie die Referenzwerte in der Tabelle nach.
Systementwurf des Pufferbehälters
A. kW ist die Einheit für die Kühlmittelleistung und L ist die Einheit für den Wasserstrom G in der Formel, die
den minimalen Wasserstrom berücksichtigt.
Klimaanlage Typ G = Kühlleistung x
2.6 l Vorgang Kühlungstyp.
G= Kühlmittelleistung x 7.4 l
7
E
F
95
95
126
126
250
250
360
360
68
68
114
114
R1
R1
G1/2 G1/2
G1/2 G1/2
und
Laden
verwendeten
Die hydraulische Installation muss mit einem
Druck zwischen 1 und 2 bar gefüllt werden.
Die Wiederholung dieses Vorganges nach ein paar
Betriebsstunden wird empfohlen.
Der Installationsdruck muss regelmäßig überprüft
werden, und wenn dieser unter 1 bar liegt, muss
Wasser nachgefüllt werden. Auf mögliche Leckagen
untersuchen.
Es sollte ein Notschalter für das Abschalten aller Pole
mit einer Schaltschutztrennung von mindestens 3 mm
an der Festverkabelung angebracht werden.
Wenn das Wasser Frostsschutzmittel enthält, ist es
untersagt dieses direkt in das Abwasser zu entwässern,
da es umweltverschmutzend ist. Dieses muss zur
Wiederverwertung zurückgewonnen werden. Wenn Sie
das Gerät entwässern, nachdem es im Modus Heizung
funktioniert hat, seien Sie vorsichtig, da das Wasser
Warm sein kann (bis zu 50 ºC).
Wassertypen
müssen
mit
den
angemessenen
