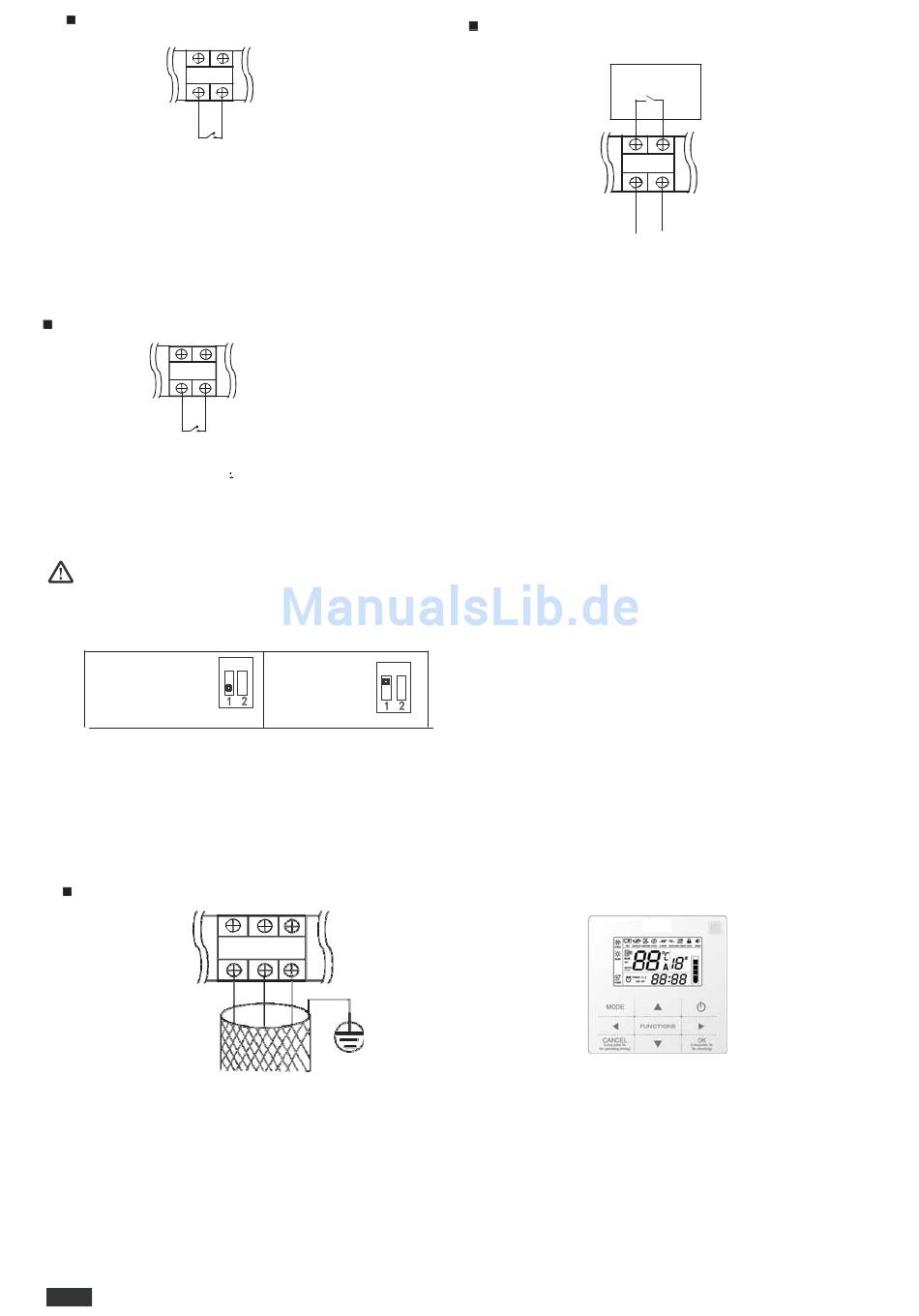

ON / OFF
Fernsteuerungssignal
5
SCHALTER
Wenn der SCHALTER geschlossen wird, hält das Gerät
an. Sogar unter diesen Umständen sind sowohl der
Kühlungsschutz als auch andere, weiterhin wirksam.
Wenn der Schalter des Geräts aufgeschlossen wird,
funktioniert das Gerät weiterhin normal, den
Einstellungen der Steuertafel entsprechend.
Ferngesteuerte Kühlung/Heizung
7
8
SCHALTER 2
Wenn der SCHALTER 2 geschlossen wird, wechselt das
Gerät auf Heizung-Modus;
Wenn der SCHALTER 2 geöffnet wird, wechselt das
Gerät auf Kühlung-Modus;
Sowohl das Fernsignal Start/Stop (ON/OFF), als auch die
Moduswahl Kühlung/Heizung ist optional. Um diese
Fernsignale zu aktivieren, muss der Mikroschalter SW4, so
wie es im Folgenden beschrieben wird, eingestellt werden.
Ohne
Fernsignal
(Default-
Wenn das Fernsignal und die Kabelfernbedienung
gleichzeitig verwendet werden, wird die Einheit gemäß des
zuletzt erteilten Befehls funktionieren.
Das Stopfernsignal (OFF) hat die höchste Priorität. In
diesem Zustand können die restlichen Fernbedienungen
nicht die Einheit starten.
Kabelfernbedienung KJR-120F1/BMK-E (optional CL92340)
Die Kabelfernbedienung ist optional.
Verwenden Sie bitte geschirmte Kabel mit 3 Fäden, um die Kabelfernbedienung anzuschließen und erden Sie die
Masche.
Beim Anschluss der Kabelfernbedienung wird die in der Einheit eingebaute Steuertafel hauptsächlich für die
Visualisierung der Betriebsparameter verwendet, und nicht für die Moduswahl und Betriebstemperatur.
11
6
ON
ON
Mit
Fernsignal
S
W
4
S
W
4
S
S 4
W
W
9 10 11
P E Q
Alarmsignal
Das Alarmsignal gibt nur ein spannungsloses Signal Die durch
diesem Anschluss fließende Spannung muss unter 1.5A liegen.
Andererseits, benutzen Sie bitte einen Schaltschütz AC, um
die Ladung indirekt zu kontrollieren.
4
Hauptplatine
3
4
KJR-120F1/BMK-E
