I
A
1.
Schließen Sie die Wasserzufuhr an den Füllanschluss an und
öffnen Sie das Ventil.
2.
Vergewissern Sie sich, dass das Entlüftungsventil geöffnet ist
(mindestens 2 Umdrehungen).
3.
Füllen Sie Wasser ein, bis das Manometer einen Druck von ca. 2.0
bar zeigt Entfernen Sie mit den Entlüftungsventilen soviel Luft wie
möglich aus dem Kreislauf. Das Vorhandensein von Luft im
Wasserkreislauf kann zu Fehlfunktionen des Hilfswiderstands führen.
Befestigen Sie die Kunststoffabdeckung nicht am Entlüfungsventil.
Befestigen Sie die Kunststoffabdeckung
nicht am Entlüfter auf der Oberseite des
Geräts, wenn das System in Betrieb ist.
Öffnen Sie den Entlüfter, bewegen Sie
ihn um 1 oder 2 volle Umdrehungen
nach links, um Luft aus dem System zu
entfernen.
I
A
-
Wenn auf dem Bedienfeld nichts angezeigt wird, überprüfen Sie
einen der folgenden Fehler, bevor Sie mögliche Fehlercodes
diagnostizieren können.
1.
Unterbrechung oder Verdrahtungsfehler (zwischen der
Stromversorgung und dem Gerät und zwischen dem Gerät
und dem Bedienfeld).
2.
Die Sicherung in der Platine kann durchgebrannt sein.
I
A
10
HP
LP
12
1
1
KOMPRESSOR
2
4-Wege Ventil
3
Flüssigkeitssammler
4
Kondensatbatterie
5
Elektronisches Expansionsventil
6
Flüssigkeitssammler
7
Filter
8
PLATTENAUSTAUSCHER
17
2
11
3
9
Strömungsschalter
10 Differenzdruckschalter bei
11 Differenzdruckschalter bei
12 Auslasssonde
13 Umgebungssonde
14 Rohrsonde
15 Sonde 1 Plattenaustauscher
16 Sonde 2 Plattenaustauscher
Während des Befüllens ist es möglicherweise nicht möglich, die
gesamte Luft aus dem System zu entfernen. Die restliche Luft
tritt während der ersten Stunden des Systembetriebs durch die
automatischen Entlüftungsventile aus. Zusätzliche Wasserfüllung
kann notwendig sein.
■ Der auf dem Manometer angezeigte Wasserdruck hängt von der
Wassertemperatur ab (höherer Druck bei höheren
Wassertemperaturen).
Der Wasserdruck muss jedoch immer über 0,3 bar bleiben, um das
Eindringen von Luft in den Kreislauf zu vermeiden.
■ Das Gerät kann viel Wasser durch das Sicherheitsventil ablassen.
■
Die Qualität des Wassers muss den Vorschriften entsprechen, die
die Qualität des Wassers für den menschlichen Verzehr
bestimmen.
FEHLER BEI DER INBETRIEBNAHME
-
Wenn das Bedienfeld "C8" als Fehlercode anzeigt, besteht
die Möglichkeit, dass Luft im System vorhanden ist.
Oder der Wasserstand im System kann unter dem
Minimum liegen.
-
Wenn der Fehlercode "E2" auf dem Bedienfeld angezeigt wird,
überprüfen Sie die Verdrahtung zwischen der Steuertafel und
dem Gerät.
Weitere Informationen zu Fehlercodes und Fehlern finden Sie
unter "Fehlercodes".
19
20
17
15
8
16
18
6
7
13
4
NACHFÜLLEN VON WASSER
HINWEIS

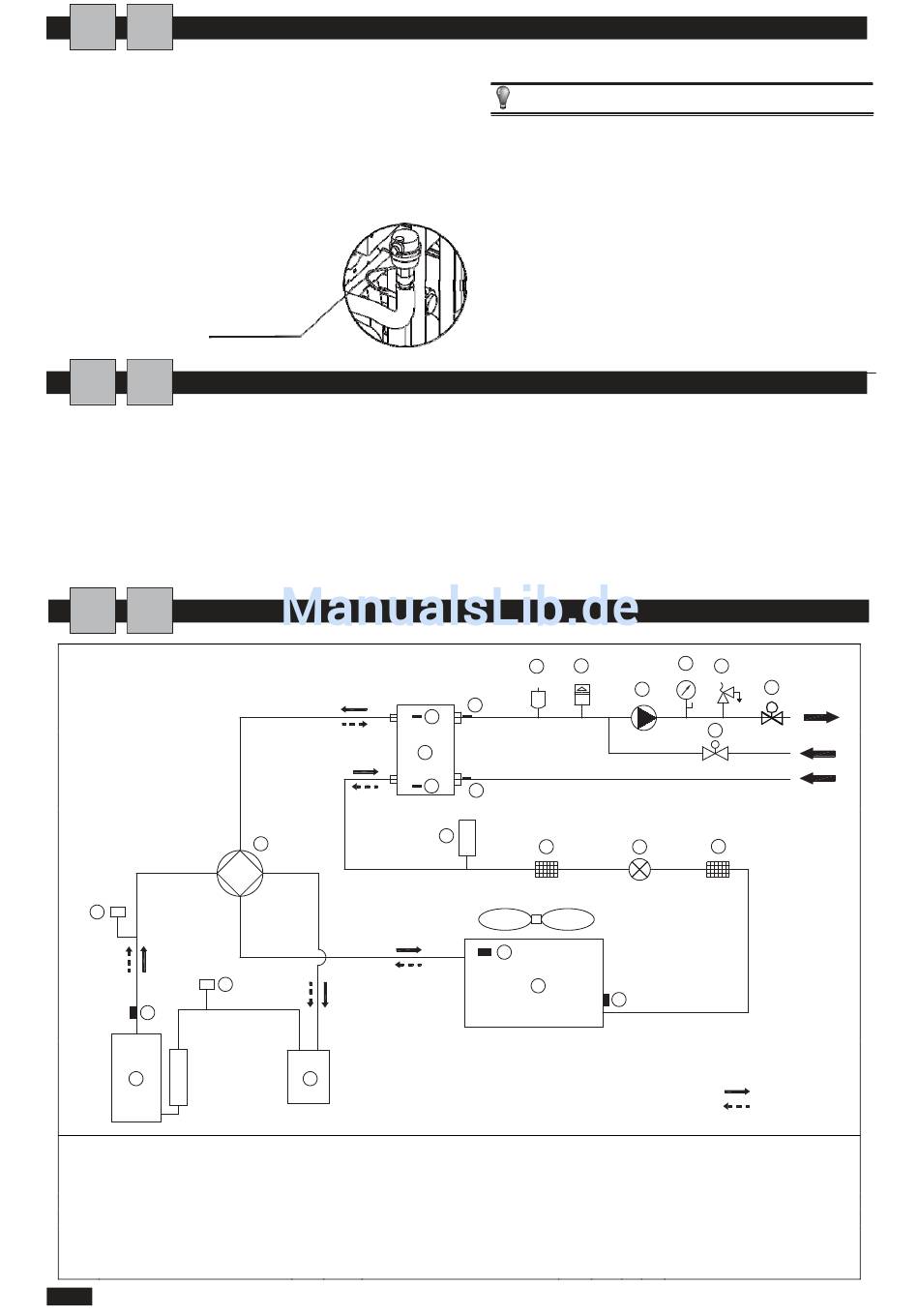

KÄLTEKREISLAUF
22
23
21
24
A
7
5
14
Kühlung
Heizung
17 Wasserausgangssonde
18 Wassereingangssonde
19 Automatischer Auslassventil
20 Ausdehnungsgefäß
21 Wasserpumpe
22 Manometer
23 Sicherheitsventil
24 Automatischer Nachfüllventil
9
F
