HYDRAULISCHE VERBINDUNGEN
Die Wahl und Installation der Komponenten ist des Installateurs Verantwortung, welcher die besten
Vorgehensweisen, sowie die gültigen Gesetze folgen muss.
vergewissern Sie sich, dass diese keine Steine, Sand, Rost oder andere für die Einheit schädliche
Elemente, enthalten. Es wird empfohlen, einen Bypass durchzuführen, um die Reinigung der Rohre ohne
das Ausschalten der Einheit zu ermöglichen (siehe den Abschnitt bzgl. Drainageventile). Die
Anschlussrohre müssen so gelegt werden, dass deren Gewicht nicht auf der Einheit liegt. Es wird
empfohlen, folgende Vorrichtungen im Wasserkreislauf des Verdampfers anzubringen, und dass ein
hydraulischer Sicherheitsventil im Wassersystem, das sich ständig öffnet, einmontiert wird.

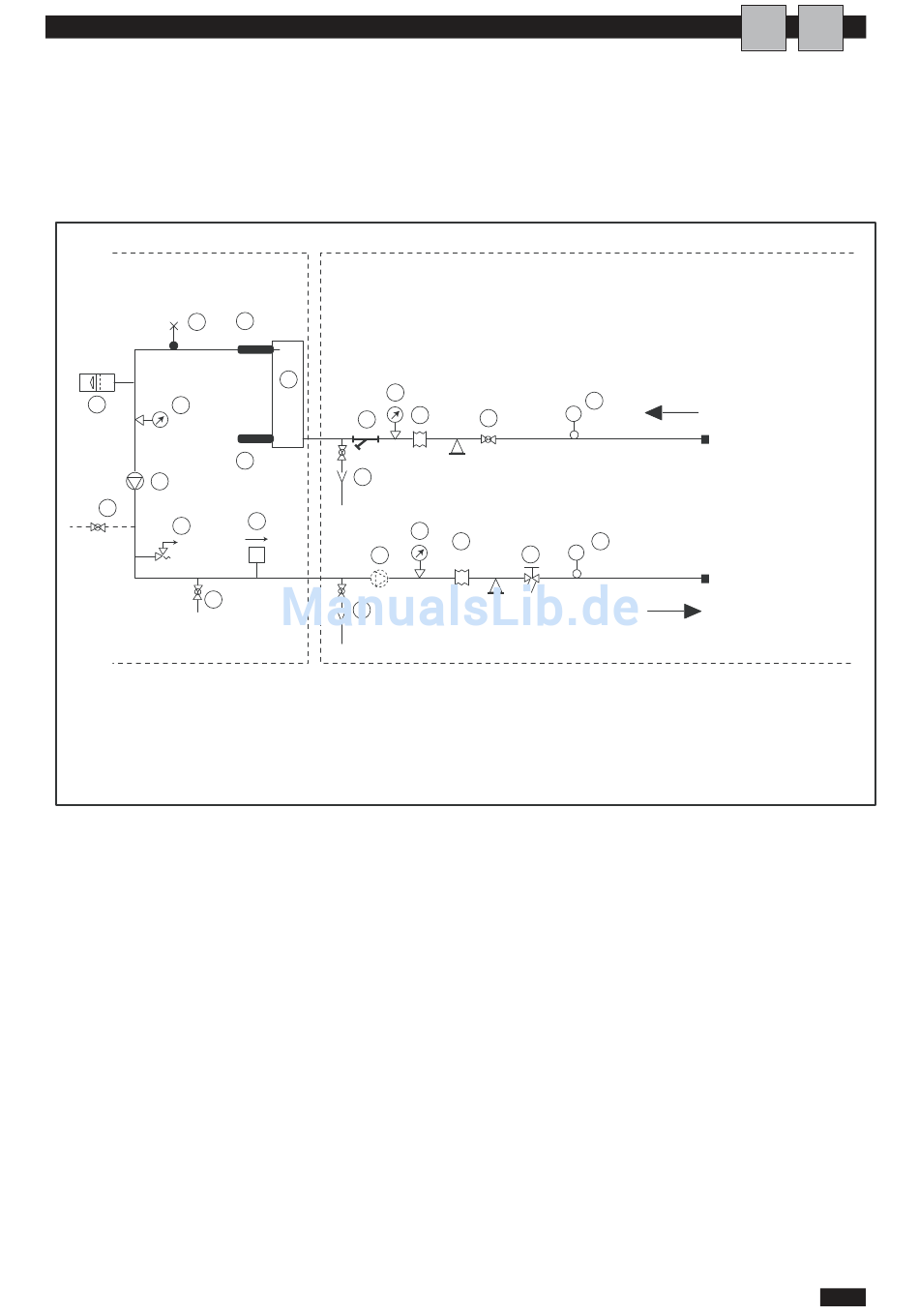

EINHEITBESTANDTEILE
9
10
1
7
12
8
14
1 Manometer
2 biegbare schwingungsdämpfende
Di ht
3 Leitungsabsperrventil
4 Druckregulierungsventil
5 Strömungsschalter
Die Installation auffüllen
-
Überprüfen Sie vor dem Auffüllen, dass der Ablasshahn der Installation geschlossen ist.
-
Öffnen Sie alle Ventile und Luftleitungen der Einheit und der Anschlüsse.
-
Öffnen Sie die Schieber.
-
Öffnen Sie vor dem Auffüllen langsam den Ablasshahn am Gerätäußeren.
-
Sobald das Wasser aus den Luftleitungen entspringt, schließen Sie diese und fahren Sie mit dem
Auffüllen fort bis der Druckmesser einen Druckwert von 1,5 bars anzeigt.
Die Installation leeren
-
Stellen Sie vor der Leerung den Netzschalter auf Aus ein.
-
Vergewissern Sie sich, dass der Wasserhahn zum Nachfüllen/Laden geschlossen ist.
-
Öffnen Sie den Abflusshahn des Gerätsäußeren, sowie alle Ventile und Luftöffnungen der Einheit und
Anschlüsse.
13
15
1
11
13
14
5
F
16
14
6 Thermometer
7 Pumpe
8 Sicherheitsventil
9 Luftentlüfter
10 Ausdehnungsgefäß
Vor dem Anschließen der Rohre,
INSTALLATIONSBESTANDTEILE
2
T
3
1
2
T
4
11 Spaltfilter
12 Wassernachfüllventil
13 Temperatursensor
14 Dränageventil für Reinigung
15 Plattenaustauscher
I
6
WASSEREINGANG
6
WASSERAUSGANG
16 zusätzliche Pumpe
