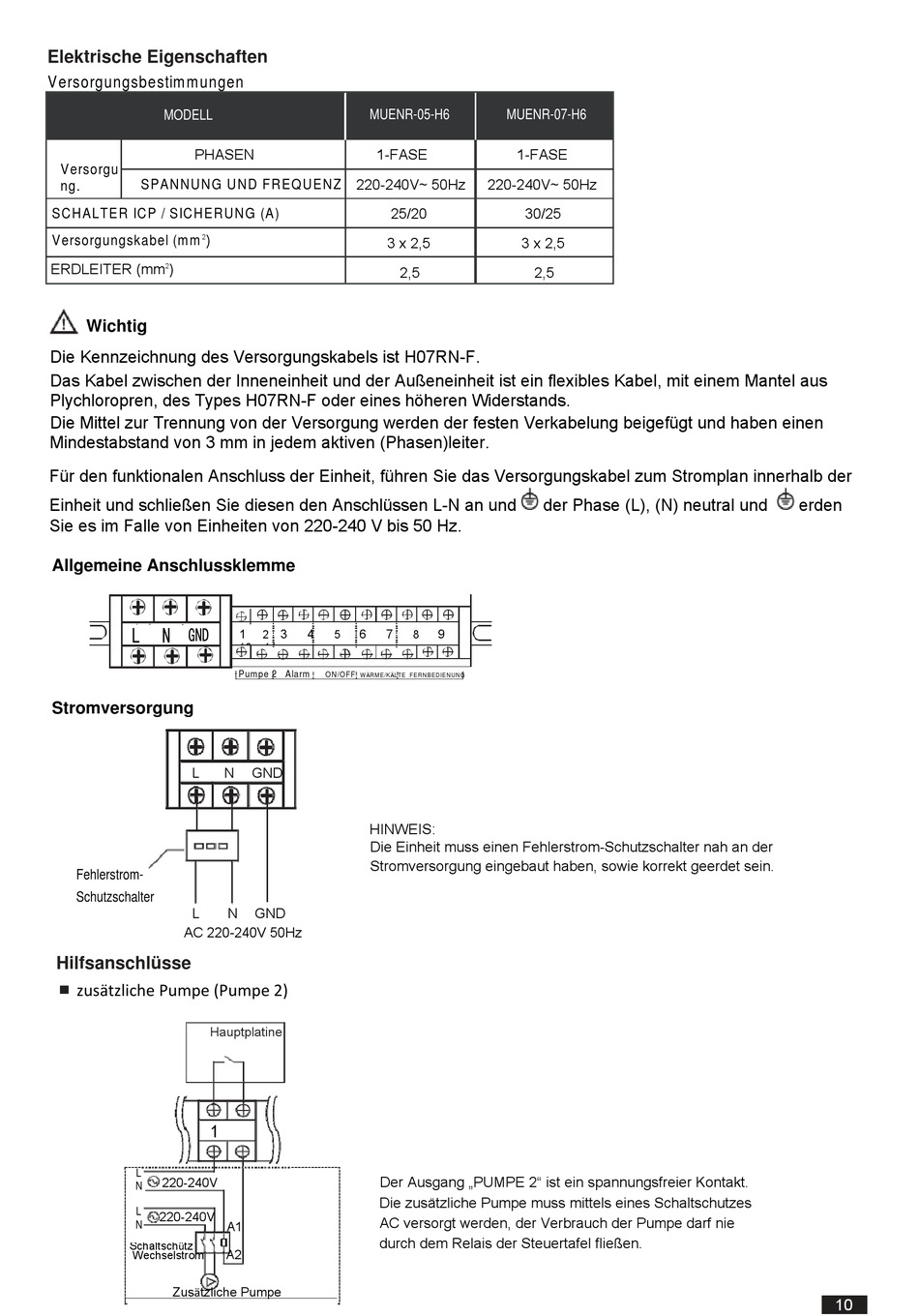

Elektrische Eigenschaften
Versorgungsbestimmungen
MODELL
PHASEN
Versorgu
SPANNUNG UND FREQUENZ 220-240V~ 50Hz
ng.
SCHALTER ICP / SICHERUNG (A)
Versorgungskabel (mm
)
2
ERDLEITER (mm
)
2
Wichtig
Die Kennzeichnung des Versorgungskabels ist H07RN-F.
Das Kabel zwischen der Inneneinheit und der Außeneinheit ist ein flexibles Kabel, mit einem Mantel aus
Plychloropren, des Types H07RN-F oder eines höheren Widerstands.
Die Mittel zur Trennung von der Versorgung werden der festen Verkabelung beigefügt und haben einen
Mindestabstand von 3 mm in jedem aktiven (Phasen)leiter.
Für den funktionalen Anschluss der Einheit, führen Sie das Versorgungskabel zum Stromplan innerhalb der
Einheit und schließen Sie diesen den Anschlüssen L-N an und
Sie es im Falle von Einheiten von 220-240 V bis 50 Hz.
Allgemeine Anschlussklemme



Stromversorgung
L
Fehlerstrom-
Schutzschalter
L
AC 220-240V 50Hz
Hilfsanschlüsse
zusätzliche Pumpe (Pumpe 2)
Hauptplatine
1
L
220-240V
N
L
220-240V
N
Schaltschütz
Wechselstrom
Zusätzliche Pumpe

MUENR-05-H6
1-FASE
25/20
3 x 2,5

1
3
4
6
7
2
5
10
11
Pumpe 2 Alarm
ON/OFF
WÄRME/KÄLTE FERNBEDIENUNG
N
GND
HINWEIS:
Die Einheit muss einen Fehlerstrom-Schutzschalter nah an der
Stromversorgung eingebaut haben, sowie korrekt geerdet sein.
N
GND
Der Ausgang „PUMPE 2" ist ein spannungsfreier Kontakt.
Die zusätzliche Pumpe muss mittels eines Schaltschutzes
AC versorgt werden, der Verbrauch der Pumpe darf nie
A1
durch dem Relais der Steuertafel fließen.
A2
MUENR-07-H6
1-FASE
220-240V~ 50Hz
30/25
3 x 2,5
2,5
2,5
der Phase (L), (N) neutral und


9
8

erden
10
