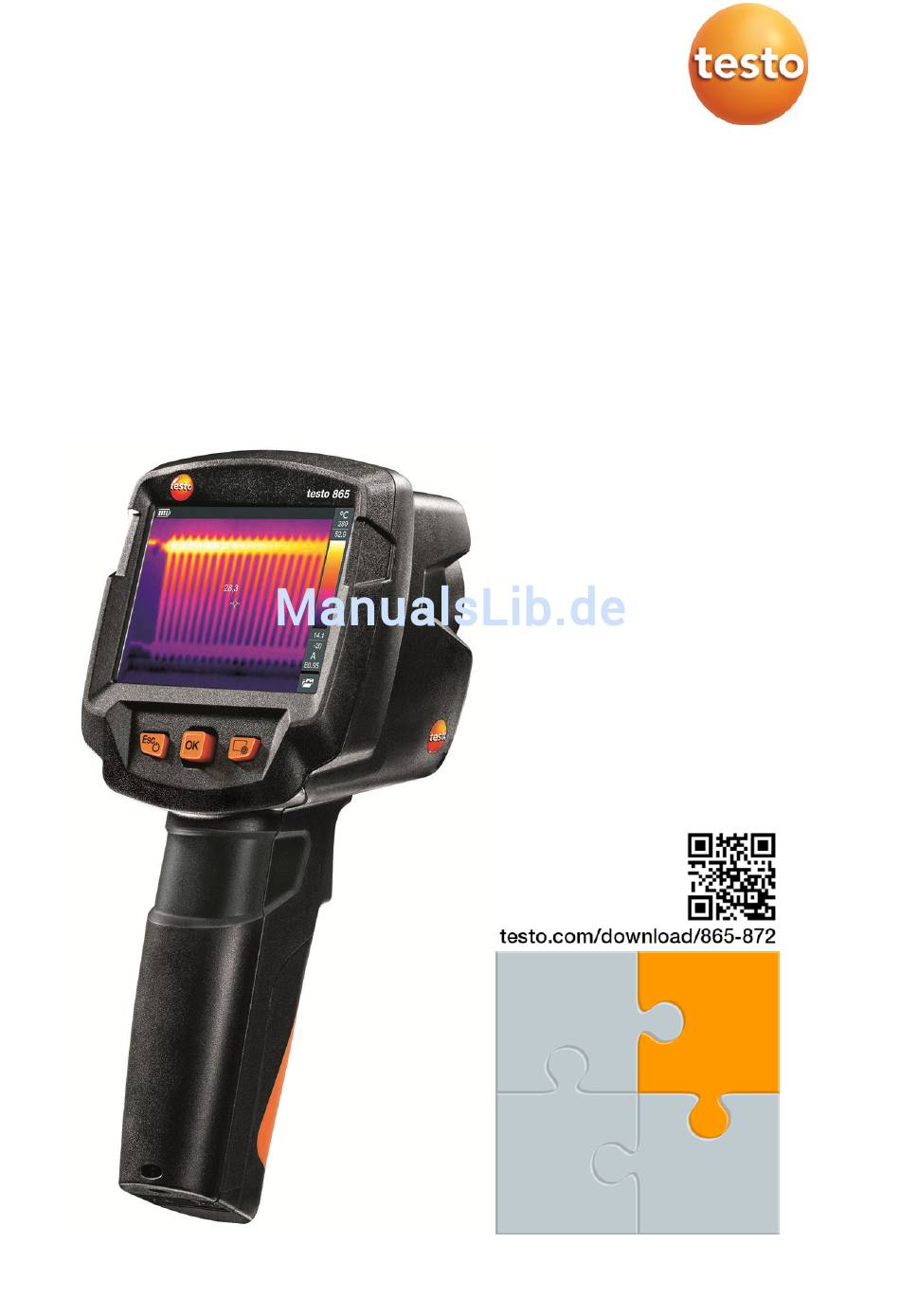

- Seite 1 Testo 865 - Wärmebildkamera Bedienungsanleitung Kurzanleitung Bedienungs- anleitung Pocket Guide Thermografie Videos...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit und Entsorgung ..............5 1.1 Zu diesem Dokument ................5 1.2 Sicherheit ....................5 1.3 Entsorgung ..................... 7 2 Technische Daten ................7 3 Gerätebeschreibung ................10 3.1 Verwendung ..................10 3.2 Übersicht Gerät / Bedienelemente ............10 3.3 Übersicht Displayanzeigen .............. - Seite 4 Inhaltsverzeichnis 6 Instandhaltung ................... 33 6.1 Akku laden ................... 33 6.2 Akku wechseln..................33 6.3 Gerät reinigen ..................35 6.4 Firmware Update ................. 36 6.4.1 Update mit IRSoft durchführen ..........36 6.4.1.1 Kamera vorbereiten ..........36 6.4.1.2 Update durchführen ..........36 6.4.2 Update mit der Kamera durchführen ........
-
Seite 5: Sicherheit Und Entsorgung
Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. • Verwenden Sie nur Original-Ersatzteile von Testo. • Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit... - Seite 6 1 Sicherheit und Entsorgung Temperaturen größer 280 °C). Dies kann zu ernsthaften Schäden am Detektor führen. Der Hersteller übernimmt für derartig bedingte Schäden am Mikrobolometer-Detektor keine Garantie. Batterien und Akkus • Die unsachgemäße Verwendung von Batterien und Akkus kann zur Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen.
-
Seite 7: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. 2 Technische Daten Bildleistung Infrarot Eigenschaft Werte Infrarotauflösung... - Seite 8 2 Technische Daten Messung Eigenschaft Werte Messbereich -30…280 °C Genauigkeit ±2°C / ±2% Einstellung Emissionsgrad / 0,01…1 / manuell reflektierte Temperatur • Ein-Punkt-Messung Messfunktionen • Coldspot • Hotspot • Differenztemperatur • ScaleAssist • iFOV warner Kameraausstattung Eigenschaft Werte Vollbildmodus Dateiformat .jpg Videostreaming Bildspeicherung...
- Seite 9 219 x 96 x 95 mm Gehäuse PC-ABS Schutzart (IEC 60529) IP 54 Vibration (IEC 60068-2-6) Normen, Prüfungen, Garantie Eigenschaft Werte 2014/30/EU Garantie 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty Die EU- Konformitätserklärung finden sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads.
-
Seite 10: Gerätebeschreibung

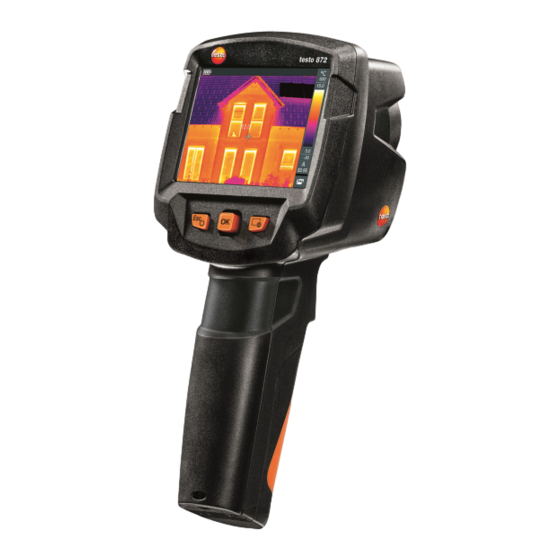

3 Gerätebeschreibung 3 Gerätebeschreibung 3.1 Verwendung Die testo 865 ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Anwendungsgebiete • Gebäudeinspektion: Energetische Beurteilung von Gebäuden (Heizungs-, Lüftungs-, Klima-Handwerk, Haustechniker, Ingenieurbüros, Sachverständige) •... -
Seite 11: Übersicht Displayanzeigen
3 Gerätebeschreibung Element Funktion - Kamera ein- und ausschalten 3 - Taste - Aktion abbrechen - Taste - Menü öffnen, Funktion wählen, Einstellung 4 - Taste bestätigen - Im Menü navigieren, Funktion markieren, Joystick Farbpalette wählen 5 Kurzwahltaste Öffnet die der Kurzwahltaste zugeordnete Funktion;... -
Seite 12: Stromversorgung
3 Gerätebeschreibung Element Funktion Akkukapazität / Ladezustand: : Akkubetrieb, Kapazität 75-100% : Akkubetrieb, Kapazität 50-75% : Akkubetrieb, Kapazität 25-50% : Akkubetrieb, Kapazität 10-25% : Akkubetrieb, Kapazität 0-10% : Netzbetrieb, Akku wird geladen 3 Bildanzeige Anzeige von IR-Bild 4 °C oder °F Eingestellte Einheit für Messwert und Skalen- anzeigen - Temperatureinheit... -
Seite 13: Bedienung
4 Bedienung 4 Bedienung 4.1 Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung 1st steps testo 865 (0970 8652). 4.2 Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. drücken. Die Kamera startet. Der Startbildschirm erscheint auf dem Display. -
Seite 14: Menü Kennenlernen
4 Bedienung Kamera ausschalten gedrückt halten, bis der Lauf- balken durchgelaufen ist. Das Display erlischt. Die Kamera ist ausgeschaltet. 4.3 Menü kennenlernen drücken, um Menü zu öffnen. Joystick nach unten / oben bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. -
Seite 15: Kurzwahltaste
4 Bedienung Joystick nach rechts bewegen, um Untermenü (gekennzeichnet mit >) zu öffnen. - zum Hauptmenü zurückkehren: Joystick nach links bewegen oder Joystick auf die Menüzeile bewegen und drücken. 4.4 Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. - Seite 16 4 Bedienung Joystick nach oben / unten bewegen, bis der gewünschte Menüpunkt orange umrandet ist. drücken Die Kurzwahltaste ist mit dem aus- gewählten Menüpunkt belegt. Das Symbol der ausgewählten Funktion wird unten rechts im Display angezeigt. Kurzwahltaste verwenden drücken.
-
Seite 17: Messung Durchführen
5 Messung durchführen 5 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen > 280 °C richten. Ideale Rahmenbedingungen • Bauthermografie, Untersuchung der Gebäudehülle: Deutliche Temperaturdifferenz zwischen Innen und Außen (ideal: ≥ 15 °C / ≥... -
Seite 18: Messfunktionen Einstellen
5 Messung durchführen Wenn eine höhere Auflösung gewünscht wird: Im Menü unter Konfiguration -> SuperResolution wählen, für viermal mehr Mess- werte. 5.2 Messfunktionen einstellen - Untermenü Messfunktionen öffnen. Das Untermenü mit den Messfunktionen öffnet sich: • Pixelmarkierung: Ein-Punkt-Messung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt. -
Seite 19: Bildergalerie
5 Messung durchführen 5.3 Bildergalerie Gespeicherte Bilder können angezeigt, analysiert oder gelöscht werden. Dateinamen Bezeichnung Erklärung Infrarotbild-Vorschau Infrarotbild 000000 Fortlaufende Nummer mit SuperResolution aufgenommene Bilder Die Dateinamen können über den PC, z. B. im Windows Explorer, geändert werden. Gespeichertes Bild anzeigen In der Bildergalerie können die gespeicherten Bilder betrachtet und analysiert werden. - Seite 20 5 Messung durchführen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken, um das markierte Bild zu öffnen. Das Bild wird angezeigt. Bild analysieren Mit den Messfunktionen Ein-Punkt-Messung, Hotspot, Coldspot und Differenztemperatur können gespeicherte Bilder analysiert werden.
- Seite 21 5 Messung durchführen Bild löschen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. Bild löschen? wird angezeigt. drücken, um das Bild zu löschen. drücken, um den Vorgang abzubrechen.
-
Seite 22: Skala Einstellen
5 Messung durchführen 5.4 Skala einstellen Eine manuelle Skalierung kann anstelle der automatischen Skalierung (fortlaufende, automatische Anpassung an die aktuellen Min.- / Max.-Werte) aktiviert werden. Die Skalengrenzen können innerhalb des Messbereichs eingestellt werden. Der aktivierte Modus wird rechts unten im Display angezeigt: automatische Skalierung, manuelle Skalierung und... -
Seite 23: Bei Bedarf
5 Messung durchführen Joystick nach oben / unten bewegen, um den Wert einzustellen. Joystick nach rechts bewegen, Min.Temp. (unterer Grenzwert) und Max.Temp. (oberer Grenzwert) markieren. Joystick nach oben / unten bewegen, um die Werte einzustellen. Joystick nach rechts bewegen, Max.Temp. (oberer Grenzwert) markieren. -
Seite 24: Emissionsgrad Und Reflektierte Temperatur Einstellen
5 Messung durchführen ScaleAssist aktivieren: drücken. Die manuelle Skalierung wird aktiviert. wird rechts unten im Display angezeigt. 5.5 Emissionsgrad und Reflektierte Temperatur einstellen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. Es kann zwischen einem benutzerdefinierten Emissionsgrad und 8 Materialien mit fest hinterlegtem Emissionsgrad gewählt werden. - Seite 25 5 Messung durchführen Material (Materialtemperatur) Emissionsgrad Eisen, abgeschmirgelt (20°C) 0,24 Eisen mit Gusshaut (100°C) 0,80 Eisen mit Walzhaut (20°C) 0,77 Gips (20°C) 0,90 Glas (90°C) 0,94 Gummi, hart (23°C) 0,94 Gummi, weich-grau (23°C) 0,89 Holz (70°C) 0,94 Kork (20°C) 0,70 Kühlkörper, schwarz eloxiert (50°C) 0,98 Kupfer, leicht angelaufen (20°C)
-
Seite 26: Emissionsgrad Auswählen
5 Messung durchführen 5.5.1 Emissionsgrad auswählen - Funktion Emissionsgrad wählen. Joystick nach oben / unten bewegen, um das gewünschte Material (mit fest hinterlegtem Emissionsgrad) zu markieren und dann drücken. 5.5.2 Emissionsgrad Benutzerdefiniert einstellen - Funktion Emissionsgrad wählen. Joystick nach oben / unten bewegen, bis Benutzerdefiniert markiert ist. -
Seite 27: Differenztemperatur Einschalten
5 Messung durchführen 5.7 Differenztemperatur einschalten Differenztemperatur erlaubt die Berechnung der Temperaturen zwischen zwei Messpunkten. Menü öffnen. Joystick nach unten bewegen und Messfunktionen auswählen. Dann drücken oder Joystick nach rechts bewegen. Joystick nach unten bewegen und Differenztemperatur auswählen. Dann drücken. Joystick nach unten/oben bewegen und auswählen welche Differenztemperatur berechnet werden soll... -
Seite 28: Konfiguration
5 Messung durchführen - Auswahl P1 vs. RTC: Joystick nach rechts bewegen -> Messpunkt markieren -> drücken -> Messpunkt mit dem Joystick im Livebild verschieben -> drücken. Joystick nach rechts bewegen, Wert manuell einstellen. Messung beenden: Joystick nach rechts bewegen, Ende drücken. -
Seite 29: Superresolution
5 Messung durchführen Temperatur-Einheit Die Temperatur-Einheit kann eingestellt werden. - Untermenü Temperatur-Einheit öffnen, Vorgehensweise: siehe Menü kennenlernen. Joystick nach oben / unten bewegen, um die gewünschte Einheit zu markieren und dann drücken. Energiespar-Optionen Die Beleuchtungsintensität des Displays kann eingestellt werden. Bei geringerer Intensität erhöht sich die Akkulaufzeit. -
Seite 30: Umgebungsbedingungen
5 Messung durchführen Dateinamen wie die zugehörige BMT-Datei gespeichert und kann am PC geöffnet werden, auch ohne Verwendung der PC-Software IRSoft. - Funktion JPEG speichern öffnen. drücken. Joystick nach oben/unten bewegen, bis An/Aus markiert ist. drücken. - JPEG-Datei bei Bedarf mit Datum/Uhrzeit versehen. Dazu Funktion ein- bzw. -
Seite 31: Info
5 Messung durchführen 5.8.5 Info Folgende Geräteinformationen werden angezeigt: • Gerätedaten (z. B. Seriennummer, Gerätebezeichnung, Firmware-Version) • Optionen • Messfunktionen • Legal information 5.8.6 Vollbildmodus Die Skala und die Anzeige der Kurzwahltasten-Funktion können ausgeblendet werden. - Funktion Vollbildmodus wählen. Bei aktiviertem Vollbildmodus werden Skala und Symbol der Kurz- wahltaste ausgeblendet. - Seite 32 5 Messung durchführen Werkseinstellungen Geräteeinstellungen können auf die Werkseinstellungen zurückgesetzt werden. Zeit / Datum, Landeseinstellungen und Bildzähler werden nicht zurückgesetzt. Menü -> Konfiguration -> Einstellungen zurücksetzen. - Funktion Werkseinstellungen wählen. Werkseinstellungen zurücksetzen? wird angezeigt. drücken, um auf Werkseinstellungen zurückzusetzen. drücken, um den Vorgang abzubrechen.
-
Seite 33: Instandhaltung
6 Instandhaltung 6 Instandhaltung 6.1 Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB- Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. ... - Seite 34 6 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 35: Gerät Reinigen
6 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. 6.3 Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 36: Firmware Update
- Reinigen Sie das Objektiv bei Verschmutzung mit einem Watte- stäbchen. - Reinigen Sie das Display bei Verschmutzung mit einem Reinigungstuch (z. B. Mikrofasertuch). 6.4 Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: • Update durchführen mit IRSoft oder •... -
Seite 37: Update Mit Der Kamera Durchführen
6 Instandhaltung - Auf Wärmebildkamera konfigurieren klicken. Fenster Kameraeinstellungen ist geöffnet. Geräteeinstellungen -> Firmware Update auswählen -> OK. FW_T87x_Vx.xx.bin wird angezeigt. Öffnen auswählen. Firmware Update wird ausgeführt. Automatischer Neustart der Wärmebildkamera. Update erfolg- reich durchgeführt. Unter Umständen meldet die Kamera: Firmware Update finished. -
Seite 38: Tipps Und Hilfe
(Dauer ca. 90 Sekunden): Aufwärmzeit und kurzes Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. -
Seite 39: Zubehör Und Ersatzteile
ISO Kalibrierzertifikat : Kalibrierpunkte bei 0 °C, 100 °C, 0520 0490 200 °C ISO Kalibrierzertifikat: Frei wählbare Kalibrierpunkte im 0520 0495 Bereich -18 °C…250 °C Weiteres Zubehör und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter www.testo.com. - Seite 40 0970 8650 de 02...
