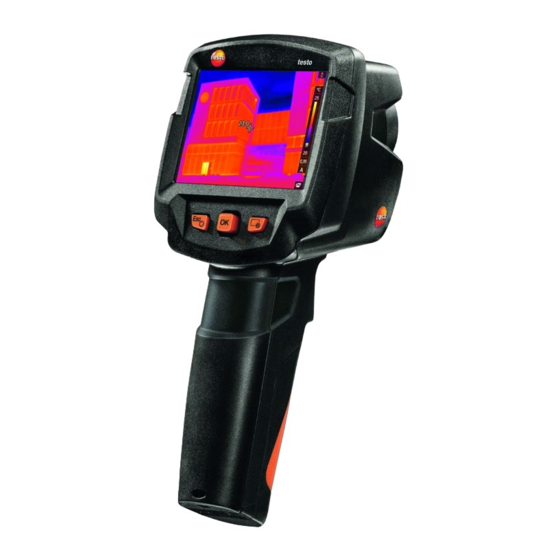

testo 865s - Wärmebildkamera
Bedienungsanleitung
Analysesoftware testo
IRSoft
Mit der Software testo IRSoft können
Sie Ihre Wärmebilder umfangreich
und detailliert analysieren und
professionelle Berichte erstellen. Die
Software können Sie kostenlos und
lizenzfrei unter folgendem Link
herunterladen:
www.testo.com/irsoft
testo Thermography App
Nutzen Sie die testo Thermography
App um Wärmebilder live auf
Smartphone/Tablet zu übertragen
und schnelle Analysen und einfache
Berichte direkt vor Ort zu erstellen.
Laden Sie sich die App kostenlos
für Android oder iOS im App Store
herunter:
testo Thermography
App
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 865s
Inhaltszusammenfassung für testo 865s
- Seite 1 865s - Wärmebildkamera Bedienungsanleitung Analysesoftware testo testo Thermography App IRSoft Mit der Software testo IRSoft können Nutzen Sie die testo Thermography Sie Ihre Wärmebilder umfangreich App um Wärmebilder live auf und detailliert analysieren und Smartphone/Tablet zu übertragen professionelle Berichte erstellen. Die und schnelle Analysen und einfache Software können Sie kostenlos und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit und Entsorgung ..............3 Zu diesem Dokument ................3 Sicherheit ....................3 Entsorgung ..................... 4 Technische Daten ................. 5 Allgemeine technische Daten ..............5 Gerätebeschreibung ................8 Verwendung ................... 8 Übersicht Gerät / Bedienelemente ............9 Übersicht Displayanzeigen ..............10 Stromversorgung .................. - Seite 4 Inhaltsverzeichnis Info ....................... 28 5.7.6 Zertifikate ..................... 29 5.7.7 Vollbildmodus ..................29 5.7.8 Einstellungen zurücksetzen ..............29 5.7.9 Instandhaltung ................... 31 Akku laden ................... 31 Akku wechseln ..................31 Gerät reinigen ..................33 Firmware Update ................. 34 Update mit IRSoft durchführen ............34 6.4.1 6.4.1.1 Kamera vorbereiten ................
-
Seite 5: Sicherheit Und Entsorgung
Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. • • Verwenden Sie nur das Original-Netzteil von Testo. Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf • strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit Temperaturen größer 650 °C). Dies kann zu ernsthaften Schäden am Detektor führen. -
Seite 6: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen • gesetzlichen Bestimmungen. • Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. -
Seite 7: Technische Daten
-20…+280 °C Genauigkeit -30…-20 °C: ±3°C, sonst ±2 °C, ±2 % v. Mw. Einstellung Emissionsgrad / 0,01…1 / manuell reflektierte Temperatur Analysefunktionen - Mittelpunktmessung - Hot-/Cold-Spot Erkennung - Delta T IFOV warner Im Lieferumfang enthalten testo ScaleAssist Im Lieferumfang enthalten... - Seite 8 2 Technische Daten Kameraausstattung Eigenschaft Werte Vollbildmodus Im Lieferumfang enthalten JPEG speichern Im Lieferumfang enthalten Videostreaming über USB Schnittstellen USB 2.0 Micro B Bildspeicherung Eigenschaft Werte Dateiformat - .jpg - .bmt - Exportmöglichkeit in .bmp .jpg .png .csv .xls Speicherkapazität Interner Massenspeicher >...
- Seite 9 2 Technische Daten Normen, Prüfungen Eigenschaft Werte 2014/30/EU 2014/53/EU Die EU-Konformitätserklärung finden Sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads.
-
Seite 10: Gerätebeschreibung
3 Gerätebeschreibung 3 Gerätebeschreibung Verwendung Das Gerät ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Anwendungsgebiete Gebäudeinspektion: Energetische Beurteilung von Gebäuden (Heizungs-, • Lüftungs-, Klima-Handwerk, Haustechniker, Ingenieurbüros, Sachverständige) • Produktionsüberwachung / Qualitätssicherung: Überwachung von Fertigungsprozessen Vorbeugende Wartung / Instandhaltung: Elektrische und mechanische •... -
Seite 11: Übersicht Gerät / Bedienelemente
3 Gerätebeschreibung Übersicht Gerät / Bedienelemente Element Funktion 1 Display Zeigt Infrarotbilder, Menüs und Funktionen 2 Schnittstellen- Beinhaltet Micro-USB-Schnittstelle für Strom- Terminal versorgung und Verbindung zum Computer - Kamera ein- und ausschalten 3 - Taste - Aktion abbrechen - Taste - Menü... -
Seite 12: Übersicht Displayanzeigen
3 Gerätebeschreibung Übersicht Displayanzeigen Element Funktion 1 Statuszeile In der Statusleiste werden, je nach Einstellung, Werte angezeigt. Akkukapazität / Ladezustand: : Akkubetrieb, Kapazität 75-100% : Akkubetrieb, Kapazität 50-75% : Akkubetrieb, Kapazität 25-50% : Akkubetrieb, Kapazität 10-25% : Akkubetrieb, Kapazität 0-10% : Netzbetrieb, Akku wird geladen 3 Bildanzeige Anzeige von IR-Bild. -
Seite 13: Stromversorgung
3 Gerätebeschreibung Stromversorgung Die Stromversorgung des Geräts erfolgt über einen wechselbaren Akku oder das mitgelieferte Netzteil (Akku muss eingelegt sein). Bei angeschlossenem Netzteil erfolgt die Stromversorgung automatisch über das Netzteil und der Akku wird geladen (nur bei Umgebungstemperaturen von 0 bis 40 °C). -
Seite 14: Bedienung
4 Bedienung 4 Bedienung Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865s, 868s, 871s, 872s (0973 8723). Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. drücken. Die Kamera startet. Der Startbildschirm erscheint auf dem Display. -
Seite 15: Menü Kennenlernen
4 Bedienung Kamera ausschalten gedrückt halten, bis der Laufbalken durchgelaufen ist. Das Display erlischt. Die Kamera ist ausgeschaltet. Menü kennenlernen Menü drücken, um (Menu) zu öffnen. - Joystick bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. -
Seite 16: Kurzwahltaste
4 Bedienung Menü - zum Hauptmenü zurückkehren: (Menu) markieren und Joystick nach links bewegen oder über Taste Esc. Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. Beschreibung des Kurzwahlmenüs Menüpunkt Funktion Öffnet eine Übersicht der gespeicherten Bildergalerie... - Seite 17 4 Bedienung Die Kurzwahltaste ist mit dem aus- gewählten Menüpunkt belegt. Das Symbol der ausgewählten Funktion wird unten rechts im Display angezeigt. Kurzwahltaste verwenden drücken. Die Funktion, mit der die Kurzwahltaste belegt ist, wird ausgeführt.
-
Seite 18: Messung Durchführen
5 Messung durchführen 5 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen > 650 °C richten. Ideale Rahmenbedingungen Bauthermografie, Untersuchung der Gebäudehülle: • Deutliche Temperaturdifferenz zwischen Innen und Außen (ideal: ≥ 15 °C / ≥... -
Seite 19: Messeinstellungen Vornehmen
5 Messung durchführen Messeinstellungen vornehmen Messeinstellungen - Untermenü öffnen. Das Untermenü mit den Messeinstellungen öffnet sich: Pixelmarkierung: • Mittelpunktmessung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt. Coldspot, Hotspot: Der niedrigste bzw. höchste Temperaturmesspunkt wird mit einem blauen bzw. - Seite 20 5 Messung durchführen Messeinstellungen auswählen. Messeinstellungen Menü öffnet sich. Differenztemperatur auswählen und drücken. Aktiv markieren und drücken. - Differenztemperatur, die berechnet werden soll, auswählen (P A vs. P B, P A vs. Fühler, P A vs. Wert, P A vs. RTC). - Auswahl P A vs.
-
Seite 21: Bild Speichern
5 Messung durchführen Bild speichern Trigger drücken. Das Bild wird automatisch gespeichert. Es wird ein Infrarotbild gespeichert. Wenn eine höhere Auflösung gewünscht wird: Im Menü unter Konfiguration SuperResolution → wählen, für viermal mehr Mess- werte. Bildergalerie Gespeicherte Bilder können angezeigt, analysiert oder gelöscht werden. Dateinamen Bezeichnung Erklärung... - Seite 22 5 Messung durchführen Ist SuperResolution aktiviert, werden 2 Bilder in der Bildergalerie gespeichert (ein Bild IR, ein Bild SR). Das hochaufgelöste SuperResolution Bild wird im Hintergrund gespeichert. In der Statusleiste wird die Anzahl der zu speichernden SuperResolution Bilder angezeigt (Beispiel: SR(1) ).
-
Seite 23: Skala Einstellen
5 Messung durchführen Zur Beschreibung der einzelnen Funktionen beachten Sie bitte die Informationen in den jeweiligen Kapiteln. Bild löschen Bildergalerie (Image - Funktion gallery) wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. - Seite 24 5 Messung durchführen Autoskalierung passt die Skala fortlaufend an die Messwerte der Szene an, die einem Temperaturwert zugeordnete Farbe ändert sich. Bei manueller Skalierung werden feste Grenzwerte definiert, die einem Temperaturwert zugeordnete Farbe ist fixiert (wichtig für optische Bildvergleiche). Die Skalierung hat Einfluss auf die Darstellung des Infrarotbildes im Display, aber keinen Einfluss auf die aufgenommenen Messwerte.
-
Seite 25: Emissionsgrad Und Reflektierte Temperatur Einstellen
5 Messung durchführen Die manuelle Skalierung wird aktiviert. wird rechts unten im Display angezeigt. ScaleAssist einstellen Die Funktion ScaleAssist ermittelt eine darstellungsneutrale Skala in Abhängigkeit der Innen- und Außentemperatur. Diese Skaleneinteilung ist optional, um Baumängel an Gebäuden zu erkennen. - Funktion Skala wählen. - Seite 26 5 Messung durchführen Hinweise zum Emissionsgrad: Der Emissionsgrad beschreibt die Fähigkeit eines Körpers, elektromagnetische Strahlung auszusenden. Diese ist materialspezifisch und muss für korrekte Messergebnisse angepasst werden. Nichtmetalle (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunststoffe und Lebensmittel besitzen einen hohen Emissionsgrad, das heißt die Oberflächen- temperatur lässt sich sehr gut mittels Infrarot messen.
-
Seite 27: Emissionsgrad Auswählen
5 Messung durchführen Material (Materialtemperatur) Emissionsgrad Transformatorenlack (70°C) 0,94 Ziegelstein, Mörtel, Putz (20°C) 0,93 Hinweise zur Reflektierten Temperatur: Mit Hilfe dieses Korrekturfaktors wird die Reflexion aufgrund niedrigen Emissionsgrades herausgerechnet und so die Genauigkeit der Temperaturmessung mit Infrarot-Messgeräten verbessert. In den meisten Fällen entspricht die reflektierte Temperatur der Umgebungsluft-Temperatur. -
Seite 28: Farbpalette Wählen
5 Messung durchführen markieren und drücken. ✔ Farbpalette wählen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. - Funktion Palette wählen. - Joystick nach oben / unten bewegen, um die gewünschte Farbpalette zu markieren und dann OK drücken. Konfiguration Einstellungen 5.7.1 Landeseinstellungen... -
Seite 29: Superresolution
5 Messung durchführen Joystick nach oben / unten bewegen, um die gewünschte Einheit zu markieren und dann drücken. Energiespar-Optionen Die Beleuchtungsintensität des Displays kann eingestellt werden. Bei geringerer Intensität erhöht sich die Akkulaufzeit. Die Zeit bis zum automatischen Abschalten kann eingestellt werden. Konfiguration →... -
Seite 30: Taste Belegen
5 Messung durchführen - JPEG-Datei bei Bedarf mit Datum/Uhrzeit versehen. Dazu Funktion ein- bzw. ausschalten. markieren und drücken. ✔ Taste belegen 5.7.4 1 Menü Konfiguration Taste belegen → → wählen. Siehe Kapitel "Kurzwahltaste". Umgebungsbedingungen 5.7.5 Durch hohe Luftfeuchtigkeit oder große Entfernungen zum Messobjekt entstehende Messabweichungen können korrigiert werden. -
Seite 31: Zertifikate
5 Messung durchführen Zertifikate 5.7.7 1 Menü → Konfiguration → Zertifikate wählen. - Zeigt die Funk-Zertifikate des Geräts an. Vollbildmodus 5.7.8 Die Skala und die Anzeige der Kurzwahltasten-Funktion können ausgeblendet werden. Menü Konfiguration Vollbildmodus → → wählen. Bei aktiviertem Vollbildmodus werden Skala und Symbol der Kurz- wahltaste ausgeblendet. - Seite 32 5 Messung durchführen Menü Konfiguration Einstellungen zurücksetzen. → → - Funktion Werkseinstellungen wählen. Werkseinstellungen zurücksetzen? wird angezeigt. markieren und drücken, um auf Werkseinstellungen ✔ zurückzusetzen. drücken oder markieren und drücken, um den Vorgang abzubrechen. Formatieren Der Bildspeicher kann formatiert werden. Beim Formatieren gehen alle gespeicherten Daten im Speicher verloren.
-
Seite 33: Instandhaltung
6 Instandhaltung 6 Instandhaltung Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB-Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. Es wird angezeigt, ob der Akku voll ist oder geladen wird. Akku wechseln WARNUNG Schwerwiegende Verletzungsgefahr des Anwenders und/oder Zerstörung... - Seite 34 6 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 35: Gerät Reinigen
6 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 36: Firmware Update
6 Instandhaltung Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: Update durchführen mit IRSoft oder • Update durchführen direkt mit der Wärmebildkamera • Firmware herunterladen - Firmware herunterladen: Firmware-testo-865-872.exe - Datei entpacken: Doppelklick auf die exe-Datei ... -
Seite 37: Update Mit Der Kamera Durchführen
6 Instandhaltung Firmware Update finished. Unter Umständen meldet die Kamera: Please restart the device. Ein Neustart wird nicht ausgeführt. Maßnahme: - Nach 10 s die Kamera ausschalten und nach 3 s einschalten. Die aktuelle Firmeware-Version wird angezeigt. Update mit der Kamera durchführen 6.4.2 Kamera vorbereiten 6.4.2.1... -
Seite 38: Tipps Und Hilfe
Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. Zubehör und Ersatzteile... -
Seite 39: Zulassungen Und Zertifizierung
8 Zulassungen und Zertifizierung 8 Zulassungen und Zertifizierung Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865s, 868s, 871s, 872s (0973 8723). - Seite 40 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 8655 de 01 – 04.2022...
