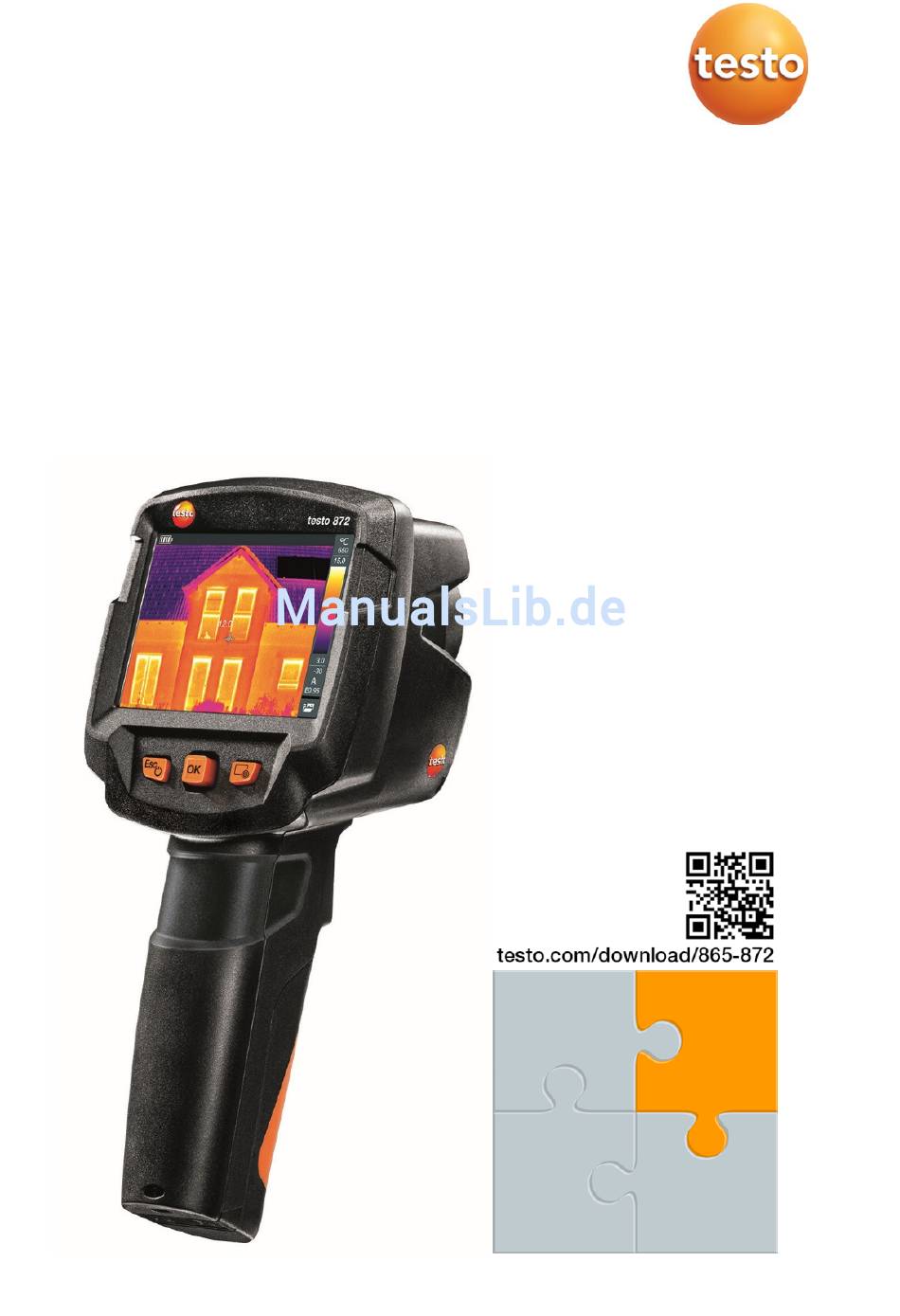

- Seite 1 Testo 872 - Wärmebildkamera Bedienungsanleitung Kurzanleitung Bedienungs- anleitung Pocket Guide Thermografie Videos...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit und Entsorgung ..............3 1.1 Zu diesem Dokument ................3 1.2 Sicherheit ....................3 1.3 Entsorgung ..................... 5 2 Technische Daten ................5 2.1 Bluetooth Modul ..................5 2.2 Allgemeine technische Daten ..............5 3 Gerätebeschreibung ................9 3.1 Verwendung ................... - Seite 3 Inhaltsverzeichnis 7.7 Farbpalette wählen ................31 7.8 Zoom ein-/ausschalten ................ 31 7.9 Laser ein-/ausschalten ................ 32 7.10 Feuchte-, Solar- oder Elektromodus- einschalten ....... 32 7.11 Differenztemperatur einschalten ............33 7.12 Neuer Min/Max-Bereich ein-/aus-schalten .......... 34 7.13 Konfiguration ..................34 7.13.1 Einstellungen .................
-
Seite 4: Sicherheit Und Entsorgung
Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. ∑ Verwenden Sie nur Original-Ersatzteile von Testo. ∑ Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit... - Seite 5 1 Sicherheit und Entsorgung Detektor führen. Der Hersteller übernimmt für derartig bedingte Schäden am Mikrobolometer-Detektor keine Garantie. Batterien und Akkus ∑ Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. ∑...
-
Seite 6: Entsorgung
∑ Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. 2 Technische Daten 2.1 Bluetooth Modul Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine... - Seite 7 ∑ Hightemp ∑ Kalt-Heiß ∑ Feuchte ∑ Eisen ∑ Regenbogen ∑ Regenbogen HC ∑ Sepia ∑ Testo Messung Eigenschaft Werte Messbereich -30…650 °C ±2°C / ±2% Genauigkeit ɛ-Assist Automatische Emissionswerterkennung und RTC-Erkennung Einstellung Emissionsgrad / 0,01…1 / manuell reflektierte Temperatur...
- Seite 8 Coldspot ∑ Hotspot ∑ Differenztemperatur ∑ Bereichsmessung ∑ ScaleAssist ∑ iFOV warner ∑ Oberflächenfeuchteverteilung ∑ Feuchtemessung mit Feuchtefühler testo 605i ∑ Solar-Modus (manuell) ∑ Elektro-Modus (manuell) ∑ Elektrische Messung mit Funkstromzange testo 770 Kameraausstattung Eigenschaft Werte Digitalkamera Vollbildmodus Dateiformat .jpg ∑...
- Seite 9 510 g (inkl. Akku) Abmessungen 219 x 96 x 95 mm Gehäuse PC-ABS Schutzart (IEC 60529) IP 54 Vibration (IEC 60068-2-6) Normen, Prüfungen Eigenschaft Werte 2014/30/EU 2014/53/EU Die EU- Konformitätserklärung finden Sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads.
-
Seite 10: Gerätebeschreibung

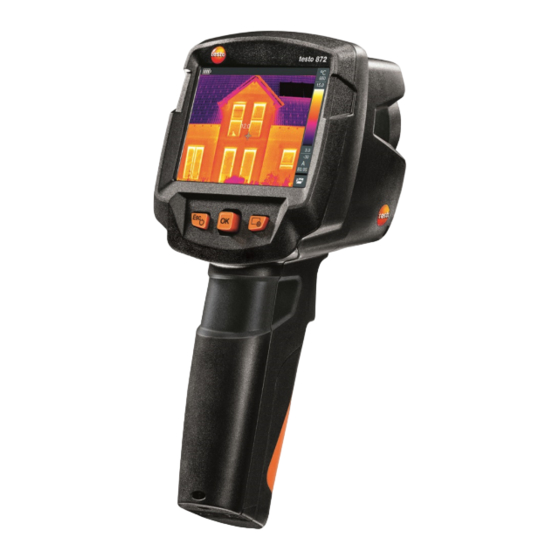

3 Gerätebeschreibung 3 Gerätebeschreibung 3.1 Verwendung Die testo 872 ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. Anwendungsgebiete ∑ Gebäudeinspektion: Energetische Beurteilung von Gebäuden (Heizungs-, Lüftungs-, Klima-Handwerk, Haustechniker, Ingenieurbüros, Sachverständige) ∑... - Seite 11 3 Gerätebeschreibung Element Funktion - Kamera ein- und ausschalten 3 - Taste - Aktion abbrechen - Taste - Menü öffnen, Funktion wählen, Einstellung 4 - Taste bestätigen - Im Menü navigieren, Funktion markieren, Joystick Farbpalette wählen 5 Kurzwahltaste Öffnet die der Kurzwahltaste zugeordnete Funktion;...
-
Seite 12: Übersicht Displayanzeigen
3 Gerätebeschreibung 3.3 Übersicht Displayanzeigen Element Funktion 1 Statuszeile In der Statusleiste werden, je nach Einstellung, Werte angezeigt. Akkukapazität / Ladezustand: : Akkubetrieb, Kapazität 75-100% : Akkubetrieb, Kapazität 50-75% : Akkubetrieb, Kapazität 25-50% : Akkubetrieb, Kapazität 10-25% : Akkubetrieb, Kapazität 0-10% : Netzbetrieb, Akku wird geladen 3 Bildanzeige Anzeige von IR-Bild oder Echtbild... -
Seite 13: Stromversorgung
3 Gerätebeschreibung Element Funktion 6 A, M oder S A - automatische Skalenanpassung M - manuelle Skalenanpassung S - ScaleAssist ist aktiviert 7 E ... Eingestellter Emissionsgrad 3.4 Stromversorgung Die Stromversorgung des Geräts erfolgt über einen wechselbaren Akku oder das mitgelieferte Netzteil (Akku muss eingelegt sein). Bei angeschlossenem Netzteil erfolgt die Stromversorgung automatisch über das Netzteil und der Akku wird geladen (nur bei Umgebungstemperaturen von 0 bis 40 °C). -
Seite 14: Bedienung
4 Bedienung 4 Bedienung 4.1 Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung 1st steps testo 872 (0970 8652). 4.2 Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. drücken. Die Kamera startet. Der Startbildschirm erscheint auf dem Display. -
Seite 15: Menü Kennenlernen
4 Bedienung Kamera ausschalten gedrückt halten, bis der Lauf- balken durchgelaufen ist. Das Display erlischt. Die Kamera ist ausgeschaltet. 4.3 Menü kennenlernen drücken, um Menü zu öffnen. Joystick nach unten / oben bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. -
Seite 16: Kurzwahltaste
4 Bedienung Joystick nach rechts bewegen, um Untermenü (gekennzeichnet mit >) zu öffnen. - zum Hauptmenü zurückkehren: Joystick nach links bewegen oder Joystick auf die Menüzeile bewegen und drücken. 4.4 Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. - Seite 17 4 Bedienung Belegung ändern Joystick nach rechts bewegen. Das Auswahlmenü Taste belegen erscheint. Die aktivierte Funktion ist mit einem Punkt ( ) gekennzeichnet. Joystick nach oben / unten bewegen, bis der gewünschte Menüpunkt orange umrandet ist. drücken Die Kurzwahltaste ist mit dem aus- gewählten Menüpunkt belegt.
-
Seite 18: Wlan-Verbindung - Bedienung App
5 WLAN-Verbindung - Bedienung App 5.1 Verbindung ein-/ausschalten Um eine Verbindung via WLAN herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Thermography App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 19: App Verwenden
5 WLAN-Verbindung - Bedienung App 5.2 App verwenden 5.2.1 Verbindung herstellen - Bei der Wärmebildkamera ist WLAN aktiviert. - Smartphone/Tablet -> Einstellungen -> WLAN Settings -> Kamera wird mit Seriennummer angezeigt und kann ausgewählt werden. Verbinden drücken. Die WLAN-Verbindung mit der Wärmebildkamera wird hergestellt. 5.2.2 Anzeige auswählen Zweites Display - Die WLAN Verbindung mit der Wärmebildkamera besteht. -
Seite 20: Bluetooth -Verbindung
6 Bluetooth®-Verbindung ® 6 Bluetooth -Verbindung ® Über Bluetooth kann eine Verbindung zwischen der Wärmebildkamera und dem Feuchtefühler testo 605i und der Stromzange testo 770-3 hergestellt werden. ® Bluetooth 4.0 erforderlich Menü öffnen. Joystick nach unten bewegen und Konfiguration auswählen. -
Seite 21: Messung Durchführen
7 Messung durchführen Bei einer zusätzlich aktivierten WLAN-Verbindung wird die Bluetooth- Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Feuchtefühler aufzubauen. 7 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen >... -
Seite 22: Bild Speichern
7 Messung durchführen 7.1 Bild speichern Trigger drücken. Das Bild wird automatisch gespeichert. Unabhängig vom eingestellten Bildtyp wird ein Infrarotbild mit angehängtem Echtbild gespeichert. Wenn eine höhere Auflösung gewünscht wird: Im Menü unter Konfiguration -> SuperResolution wählen, für viermal mehr Mess- werte. -
Seite 23: Messfunktionen Einstellen
7 Messung durchführen 7.2 Messfunktionen einstellen - Untermenü Messfunktionen öffnen. Das Untermenü mit den Messfunktionen öffnet sich: ∑ Pixelmarkierung: Ein-Punkt-Messung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt. Coldspot, Hotspot: Der niedrigste bzw. höchste Temperaturmesspunkt wird mit einem blauen bzw. -
Seite 24: Bildergalerie
7 Messung durchführen 7.3 Bildergalerie Gespeicherte Bilder können angezeigt, analysiert oder gelöscht werden. Dateinamen Bezeichnung Erklärung Infrarotbild-Vorschau Infrarotbild mit angehängtem Echtbild 000000 Fortlaufende Nummer mit SuperResolution aufgenommene Bilder Die Dateinamen können über den PC, z. B. im Windows Explorer, geändert werden. Gespeichertes Bild anzeigen In der Bildergalerie können die gespeicherten Bilder betrachtet und analysiert werden. - Seite 25 7 Messung durchführen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken, um das markierte Bild zu öffnen. Das Bild wird angezeigt. Bild analysieren Wird ein Bild mit SuperResolution gespeichert, befindet sich in der Bildergalerie ein Bild (IR) und ein hochaufgelöstes Bild (SR).
- Seite 26 7 Messung durchführen Bild löschen - Funktion Bildergalerie wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. Bild löschen? wird angezeigt. drücken, um das Bild zu löschen. drücken, um den Vorgang abzubrechen.
-
Seite 27: Bildtyp
7 Messung durchführen 7.4 Bildtyp Die Anzeige kann zwischen Infrarotbild und Echtbild (Digitalkamera) umgestellt werden. - Funktion Bildtyp wählen. Joystick nach oben oder unten bewegen und zwischen Infrarotbild- oder Echtbild-Ansicht wählen. drücken um die Auswahl zu bestätigen. 7.5 Skala einstellen Eine manuelle Skalierung kann anstelle der automatischen Skalierung (fortlaufende, automatische Anpassung an die aktuellen Min.- / Max.-Werte) aktiviert werden. -
Seite 28: Bei Bedarf
7 Messung durchführen Manuelle Skalierung einstellen Der untere Grenzwert, der Temperaturbereich (oberer und unterer Grenzwert gleichzeitig) und der obere Grenzwert können eingestellt werden. - Funktion Skala wählen. drücken. - Im Modusmenü den Joystick nach oben / unten bewegen, bis Manuell markiert ist. -
Seite 29: Emissionsgrad Und Reflektierte Temperatur Einstellen
7 Messung durchführen - Im Modusmenü den Joystick nach oben / unten bewegen, bis ScaleAssist markiert ist. Joystick nach rechts bewegen, Temp. In (Innentemperatur) markieren. Joystick nach oben / unten bewegen, um den Wert einzustellen. Joystick nach rechts bewegen, Temp. Out (Außentemperatur) markieren. - Seite 30 7 Messung durchführen emissionsgraderhöhende Beschichtungen wie z. B. Lack oder Emissions- Klebeband (Zubehör: 0554 0051), die auf das Messobjekt aufgebracht werden. Die folgende Tabelle nennt typische Emissionsgrade wichtiger Materialien. Diese Werte können als Orientierung bei der benutzerdefinierten Einstellungen verwendet werden. Material (Materialtemperatur) Emissionsgrad Aluminium, walzblank (170°C)
-
Seite 31: Emissionsgrad Auswählen
7 Messung durchführen Nur wenn stark strahlende Objekte mit viel niedrigerer Temperatur (z. B. wolkenloser Himmel bei Außenaufnahmen) oder mit viel höherer Temperatur (z. B. Öfen oder Maschinen) in der Nähe des Messobjekts sind, sollte die Strahlungstemperatur dieser Quellen ermittelt und verwendet werden. Die reflektierte Temperatur hat nur geringe Auswirkungen auf Objekte mit hohen Emissionsgraden. -
Seite 32: Ε-Assist Einstellen
7 Messung durchführen 7.6.4 ε-Assist einstellen - Funktion Emissionsgrad wählen. Joystick nach rechts bewegen, bis ε-Assist markiert ist. drücken. - ε-Marker an des Objekt anbringen und mit der Kamera messen. RTC und Emissionsgrad stellen sich automatisch ein. drücken. Ist eine Ermittlung des Emissionsgrades aufgrund gleicher Objekttemperatur und reflektierter Temperatur physikalisch nicht möglich, so öffnet sich erneut das Eingabefeld. -
Seite 33: Laser Ein-/Ausschalten
- Wenn kein Funkfühler angeschlossen ist, dann Werte manuell eingeben. - Wenn Funkfühler angeschlossen ist, dann werden Werte automatisch übernommen. drücken um den ausgewählten Modus zu aktivieren. Von der Stromzange testo 770-3 können Werte für Strom, Spannung und Leistung übernommen werden. -
Seite 34: Differenztemperatur Einschalten
7 Messung durchführen 7.11 Differenztemperatur einschalten Differenztemperatur erlaubt die Berechnung der Temperaturen zwischen zwei Messpunkten. Menü öffnen. Joystick nach unten bewegen und Messfunktionen auswählen. Dann drücken oder Joystick nach rechts bewegen. Joystick nach unten bewegen und Differenztemperatur auswählen. Dann drücken. Joystick nach unten/oben bewegen und auswählen welche Differenztemperatur berechnet werden soll... -
Seite 35: Neuer Min/Max-Bereich Ein-/Aus-Schalten
7 Messung durchführen - Auswahl P1 vs. RTC: Joystick nach rechts bewegen -> Messpunkt markieren -> drücken -> Messpunkt mit dem Joystick im Livebild verschieben -> drücken. Joystick nach rechts bewegen, Wert manuell einstellen. Messung beenden: Joystick nach rechts bewegen, Ende drücken. -
Seite 36: Superresolution
7 Messung durchführen Zeit / Datum einstellen Uhrzeit und Datum können eingestellt werden. Zeit- und Datumsformat werden abhängig von der gewählten Sprache der Benutzeroberfläche automatisch gesetzt. - Funktion Zeit / Datum einstellen wählen. Joystick nach rechts / links bewegen, um gewünschte Einstell- möglichkeit zu wählen. -
Seite 37: Jpeg Speichern
7 Messung durchführen ∑ Die Kamera wird handgeführt. ∑ Die aufgenommenen Objekte bewegen sich nicht. - Funktion SuperResolution öffnen. drücken, um die Funktion zu aktivieren bzw. zu deaktivieren. 7.13.3 JPEG speichern Infrarotbilder werden im Format BMT (Bild mit allen Temperaturdaten) gespeichert. -
Seite 38: Umgebungsbedingungen
7 Messung durchführen Wird bei einer aktiven Bluetooth-Verbindung zusätzlich eine WLAN- Verbindung aktiviert, wird die Bluetooth-Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Feuchtefühler aufzubauen. 7.13.5 Umgebungsbedingungen Durch hohe Luftfeuchtigkeit oder große Entfernungen zum Messobjekt entstehende Messabweichungen können korrigiert werden. Hierzu ist die Eingabe von Korrekturparametern erforderlich. -
Seite 39: Vollbildmodus
7 Messung durchführen 7.13.7 Vollbildmodus Die Skala und die Anzeige der Kurzwahltasten-Funktion können ausgeblendet werden. - Funktion Vollbildmodus wählen. Bei aktiviertem Vollbildmodus werden Skala und Symbol der Kurz- wahltaste ausgeblendet. Wird eine Taste betätigt, werden diese Elemente für kurze Zeit eingeblendet. 7.13.8 Einstellungen zurücksetzen Bildzähler zurücksetzen Nach einem Zurücksetzen beginnt die fortlaufende Bild-Nummerierung... - Seite 40 7 Messung durchführen Werkseinstellungen zurücksetzen? wird angezeigt. drücken, um auf Werkseinstellungen zurückzusetzen. drücken, um den Vorgang abzubrechen. Formatieren Der Bildspeicher kann formatiert werden. Beim Formatieren gehen alle gespeicherten Daten im Speicher verloren. Sichern Sie vor dem Formatieren des Speichers alle gespeicherten Bilder, um einen Datenverlust zu verhindern.
-
Seite 41: Instandhaltung
8 Instandhaltung 8 Instandhaltung 8.1 Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB- Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. ... - Seite 42 8 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 43: Gerät Reinigen
8 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. 8.3 Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 44: Firmware Update
8 Instandhaltung 8.4 Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: ∑ Update durchführen mit IRSoft oder ∑ Update durchführen direkt mit der Wärmebildkamera Firmware herunterladen - Firmware herunterladen: Firmware-testo-865-872.exe - Datei entpacken: Doppelklick auf die exe-Datei ... -
Seite 45: Update Mit Der Kamera Durchführen
8 Instandhaltung Automatischer Neustart der Wärmebildkamera. Update erfolg- reich durchgeführt. Unter Umständen meldet die Kamera: Firmware Update finished. Please restart the device. Ein Neustart wird nicht ausgeführt. Maßnahme: - Nach 10 s die Kamera ausschalten und nach 3 s einschalten. ... -
Seite 46: Tipps Und Hilfe
Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. 9.2 Zubehör und Ersatzteile... -
Seite 47: Zulassungen Und Zertifizierung
ISO Kalibrierzertifikat: Frei wählbare Kalibrierpunkte im 0520 0495 Bereich -18 °C…250 °C Weiteres Zubehör und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter www.testo.com. 10 Zulassungen und Zertifizierung testo 872 Product 0560 8721, 0560 8722, 0560 8723 Mat.-No. - Seite 48 Europa + EFTA The EU Declaration of Conformity can be found on the testo homepage www.testo.com under the product specific downloads. EU countries: Belgium (BE), Bulgaria (BG), Denmark (DK), Germany (DE),...
- Seite 49 Conform to IEC / EN 60825-1:2014 Laser class 2 Do not stare into the beam! * Use only in products of testo 868, testo 871 and testo 872 for Europe + EFTA countries, Turkey and Australia IC Warnings RSS-Gen & RSS-247 statement:...
- Seite 50 10 Zulassungen und Zertifizierung Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence.
- Seite 51 10 Zulassungen und Zertifizierung This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Seite 52 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 8720 de 04...
