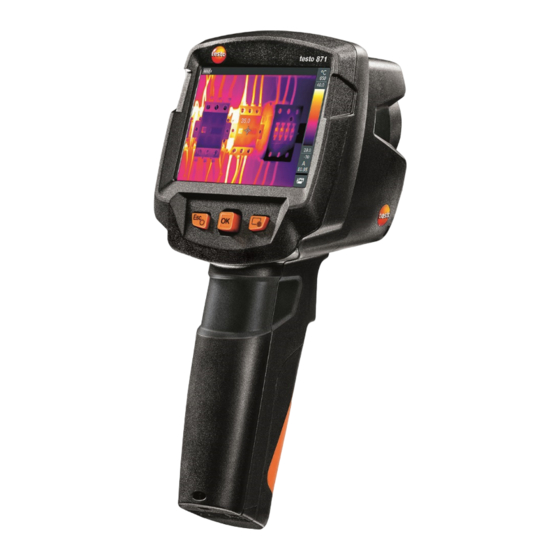

testo 871 - Wärmebildkamera
Bedienungsanleitung
Analysesoftware testo
IRSoft
Mit der Software testo IRSoft können
Sie Ihre Wärmebilder umfangreich
und detailliert analysieren und
professionelle Berichte erstellen. Die
Software können Sie kostenlos und
lizenzfrei unter folgendem Link
herunterladen:
www.testo.com/irsoft
testo Thermography App
Nutzen Sie die testo Thermography
App um Wärmebilder live auf
Smartphone/Tablet zu übertragen
und schnelle Analysen und einfache
Berichte direkt vor Ort zu erstellen.
Laden Sie sich die App kostenlos
für Android oder iOS im App Store
herunter:
testo Thermography
App
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 871
Inhaltszusammenfassung für testo 871
- Seite 1 871 - Wärmebildkamera Bedienungsanleitung Analysesoftware testo testo Thermography App IRSoft Mit der Software testo IRSoft können Nutzen Sie die testo Thermography Sie Ihre Wärmebilder umfangreich App um Wärmebilder live auf und detailliert analysieren und Smartphone/Tablet zu übertragen professionelle Berichte erstellen. Die und schnelle Analysen und einfache Software können Sie kostenlos und...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit und Entsorgung ................. 3 1.1 Zu diesem Dokument ................3 1.2 Sicherheit ....................3 1.3 Entsorgung ..................... 4 2 Technische Daten ..................5 2.1 Bluetooth Modul ..................5 2.2 Allgemeine technische Daten ..............5 3 Gerätebeschreibung ..................8 3.1 Verwendung ................... - Seite 4 Inhaltsverzeichnis 7.7 Bildtyp ....................30 7.8 Konfiguration..................31 7.8.1 Einstellungen................. 31 7.8.2 SuperResolution..............32 7.8.3 JPEG speichern ..............33 7.8.4 Funk ..................33 7.8.5 Taste belegen ............... 33 7.8.6 Umgebungsbedingungen ............34 7.8.7 Info ..................34 7.8.8 Zertifikate ................34 7.8.9 Vollbildmodus ................
-
Seite 5: Sicherheit Und Entsorgung
Handlungsschritte. • Verwenden Sie nur Original-Ersatzteile von Testo. • Verwenden Sie nur das Original-Netzteil von Testo. • Dieses Gerät darf während des Betriebes nicht Richtung Sonne oder auf strahlungsintensive Quellen gerichtet werden (z. B. Objekte mit Temperaturen größer 650 °C). Dies kann zu ernsthaften Schäden am Detektor führen. -
Seite 6: Entsorgung
1 Sicherheit und Entsorgung Batterien und Akkus • Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer oder zum Auslaufen von chemischen Flüssigkeiten führen. • Setzen Sie die mitgelieferten Batterien und Akkus nur entsprechend den Anweisungen in der Bedienungsanleitung ein. -
Seite 7: Technische Daten
• Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. 2 Technische Daten 2.1 Bluetooth Modul Die Verwendung des Funk-Moduls unterliegt den Regelungen und Bestimmung des jeweiligen Einsatzlandes und das Modul darf jeweils nur in den Ländern eingesetzt werden, für welches eine... - Seite 8 - Hot-/Cold-Spot Erkennung - Delta T IFOV warner Im Lieferumfang enthalten testo ScaleAssist Im Lieferumfang enthalten Feuchtemessung Manuell oder mit Thermo-Hygrometers testo 605i Elektro-Modus Manuelle Eingabe von Strom, Spannung oder Leistung oder automatische Messwertübertragung der Stromzange testo770-3 über Bluetooth Solar-Modus...
- Seite 9 WLAN Connectivity Kommunikation mit der testo Thermography Funkmodul WLAN (EU, EFTA, USA, AUS, CDN, TR) ® Bluetooth Messwertübertragung von Thermo-Hygrometer testo 605i, Stromzange testo 770-3 (optional) Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei Bildspeicherung Eigenschaft Werte Dateiformat - .jpg - .bmt...
-
Seite 10: Gerätebeschreibung
Normen, Prüfungen Eigenschaft Werte 2014/30/EU 2014/53/EU Die EU-Konformitätserklärung finden Sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads. 3 Gerätebeschreibung 3.1 Verwendung Das Gerät ist eine handliche und robuste Wärmebildkamera. Sie ermöglicht Ihnen die berührungslose Ermittlung und Darstellung der Temperaturverteilung von Oberflächen. -
Seite 11: Übersicht Gerät / Bedienelemente
3 Gerätebeschreibung 3.2 Übersicht Gerät / Bedienelemente Element Funktion 1 Display Zeigt Infrarot- und Echtbilder, Menüs und Funktionen 2 Schnittstellen- Beinhaltet Micro-USB-Schnittstelle für Strom- Terminal versorgung und Verbindung zum Computer - Kamera ein- und ausschalten 3 - Taste - Aktion abbrechen - Taste - Menü... -
Seite 12: Übersicht Displayanzeigen
3 Gerätebeschreibung 3.3 Übersicht Displayanzeigen Element Funktion 1 Statuszeile In der Statusleiste werden, je nach Einstellung, Werte angezeigt. Akkukapazität / Ladezustand: : Akkubetrieb, Kapazität 75-100% : Akkubetrieb, Kapazität 50-75% : Akkubetrieb, Kapazität 25-50% : Akkubetrieb, Kapazität 10-25% : Akkubetrieb, Kapazität 0-10% : Netzbetrieb, Akku wird geladen 3 Bildanzeige Anzeige von IR-Bild oder Echtbild... -
Seite 13: Stromversorgung
Zur Erhaltung der Systemdaten während einer Stromunterbrechung (z. B. bei einem Akkuwechsel) ist das Gerät mit einer Pufferbatterie ausgestattet. 4 Bedienung 4.1 Inbetriebnahme Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865, 868, 871, 872 (0973 8720). 4.2 Gerät ein- und ausschalten Kamera einschalten - Schutzkappe vom Objektiv nehmen. -
Seite 14: Menü Kennenlernen
4 Bedienung Zur Gewährleistung der Messgenauigkeit führt die Kamera ca. alle 60 s einen automatischen Nullpunktabgleich durch. Dies ist hörbar an einem "Klacken". Das Bild bleibt dabei einen kurzen Moment stehen. Während der Aufwärmzeit der Kamera (Dauer ca. 90 Sekunden) erfolgt der Null- punktabgleich häufiger. -
Seite 15: Kurzwahltaste
4 Bedienung - Joystick bewegen, um Funktion zu markieren (orange umranden). drücken, um Funktion zu wählen. - zum Hauptmenü zurückkehren: Menü (Menu) markieren und Joystick nach links bewegen oder über Taste Esc. 4.4 Kurzwahltaste Die Kurzwahltaste ist eine weitere Navigationsmöglichkeit, mit der Sie bestimmte Funktionen mit nur einem Tastendruck aufrufen können. - Seite 16 4 Bedienung Belegung ändern - Joystick nach rechts bewegen. Das Auswahlmenü Taste belegen (Configure key) erscheint. Die aktivierte Funktion ist mit einem Punkt ( ) gekennzeichnet. - Joystick nach oben / unten bewegen, bis der gewünschte Menüpunkt orange umrandet ist. drücken.
-
Seite 17: Wlan-Verbindung - Bedienung App
5.1 Verbindung ein-/ausschalten Um eine Verbindung via WLAN herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Testo Thermography App bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android- Geräte im Play Store. -
Seite 18: App Verwenden
5 WLAN-Verbindung - Bedienung App 5.2 App verwenden 5.2.1 Verbindung herstellen Bei der Wärmebildkamera ist WLAN aktiviert. ✓ - Smartphone/Tablet → → → Einstellungen WLAN Settings Kamera wird mit Seriennummer angezeigt und kann ausgewählt werden. Verbinden drücken. Die WLAN-Verbindung mit der Wärmebildkamera wird hergestellt. 5.2.2 Anzeige auswählen Zweites Display Die WLAN-Verbindung mit der Wärmebildkamera besteht. -
Seite 19: Bluetooth -Verbindung
6 Bluetooth®-Verbindung ® 6 Bluetooth -Verbindung ® Über Bluetooth kann eine Verbindung zwischen der Wärmebildkamera und dem Feuchtefühler testo 605i und der Stromzange testo 770-3 hergestellt werden. ® Bluetooth 4.0 erforderlich Menü öffnen. Joystick bewegen und Konfiguration auswählen. drücken. Joystick... -
Seite 20: Messung Durchführen
7 Messung durchführen Bei einer zusätzlich aktivierten WLAN-Verbindung wird die Bluetooth- Datenübertragung fortgesetzt. Es ist jedoch nicht möglich eine neue Verbindung zu einem Fühler aufzubauen. 7 Messung durchführen ACHTUNG Hohe Wärmeeinstrahlung (z. B. durch Sonne, Feuer, Öfen) Beschädigung des Detektors! - Kamera nicht auf Objekte mit Temperaturen >... -
Seite 21: Messeinstellungen Vornehmen
7 Messung durchführen 7.1 Messeinstellungen vornehmen - Untermenü Messeinstellungen öffnen. Das Untermenü mit den Messeinstellungen öffnet sich: • Pixelmarkierung: Mittelpunktmessung: Der Temperaturmesspunkt in der Bildmitte wird mit einem weißen Fadenkreuz markiert und der Wert wird angezeigt. Coldspot, Hotspot: Der niedrigste bzw. höchste Temperaturmesspunkt wird mit einem blauen bzw. -
Seite 22: Differenztemperatur Einschalten
7 Messung durchführen 7.1.2 Differenztemperatur einschalten Differenztemperatur erlaubt die Berechnung der Temperaturen zwischen zwei Messpunkten. Menü öffnen. Messeinstellungen auswählen. Menü Messeinstellungen öffnet sich. Differenztemperatur auswählen und drücken. Aktiv markieren und drücken. - Differenztemperatur, die berechnet werden soll, auswählen (P A vs. P B, P A vs. -
Seite 23: Externe Messwerte Einschalten
Wenn Funkfühler angeschlossen ist werden Werte automatisch übernommen. ✔ markieren und drücken. Von der Stromzange testo 770-3 können Werte für Strom, Spannung und Leistung übernommen werden. 7.2 Bild speichern Trigger drücken. Das Bild wird automatisch gespeichert. ... - Seite 24 7 Messung durchführen Dateinamen Bezeichnung Erklärung Infrarotbild-Vorschau Infrarotbild mit angehängtem Echtbild 000000 Fortlaufende Nummer mit SuperResolution aufgenommene Bilder Die Dateinamen können über den PC, z. B. im Windows Explorer, geändert werden. Gespeichertes Bild anzeigen In der Bildergalerie können die gespeicherten Bilder betrachtet und analysiert werden.
- Seite 25 7 Messung durchführen Joystick bewegen, um ein Bild zu markieren. drücken, um das markierte Bild zu öffnen. Das Bild wird angezeigt. Bild analysieren Wird ein Bild mit SuperResolution gespeichert, befindet sich in der Bildergalerie ein Bild (IR) und ein hochaufgelöstes Bild (SR). Die Bilder zeigen den gleichen Bildausschnitt.
- Seite 26 7 Messung durchführen Bild löschen - Funktion Bildergalerie (Image gallery) wählen. Alle gespeicherten Bilder werden als Infrarotbild-Vorschau angezeigt. Joystick bewegen, um ein Bild zu markieren. drücken. Bild löschen? (Delete image?) wird angezeigt. drücken, um das Bild zu löschen. drücken, um den Vorgang abzubrechen.
-
Seite 27: Skala Einstellen
7 Messung durchführen Skala einstellen Eine manuelle Skalierung kann anstelle der automatischen Skalierung (fortlaufende, automatische Anpassung an die aktuellen Min.- / Max.-Werte) aktiviert werden. Die Skalengrenzen können innerhalb des Messbereichs eingestellt werden. Der aktivierte Modus wird rechts unten im Display angezeigt: automatische Skalierung, manuelle Skalierung und... - Seite 28 7 Messung durchführen Joystick nach oben / unten bewegen, um den Wert einzustellen. - Bei Bedarf: markieren und drücken, zurück zum Modusmenü. ✔ markieren und drücken. Die manuelle Skalierung wird aktiviert. wird rechts unten im Display angezeigt. ScaleAssist einstellen Die Funktion ScaleAssist ermittelt eine darstellungsneutrale Skala in Abhängigkeit der Innen- und Außentemperatur.
-
Seite 29: Emissionsgrad Und Reflektierte Temperatur Einstellen
7 Messung durchführen 7.5 Emissionsgrad und reflektierte Temperatur einstellen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. Es kann zwischen einem benutzerdefinierten Emissionsgrad und 8 Materialien mit fest hinterlegtem Emissionsgrad gewählt werden. Die reflektierte Temperatur (RTC) kann individuell eingestellt werden. Mit Hilfe der PC-Software können andere Materialien aus einer vorgegebenen Liste in das Gerät eingespielt werden. -
Seite 30: Emissionsgrad Auswählen
7 Messung durchführen Material (Materialtemperatur) Emissionsgrad Kühlkörper, schwarz eloxiert (50°C) 0,98 Kupfer, leicht angelaufen (20°C) 0,04 Kupfer, oxidiert (130°C) 0,76 Kunststoffe: PE, PP, PVC (20°C) 0,94 Messing, oxidiert (200°C) 0,61 Papier (20°C) 0,97 Porzellan (20°C) 0,92 Schwarzer Lack, matt (80°C) 0,97 Stahl, wärmebehandelte Oberfläche (200°C) 0,52... -
Seite 31: Rtc Einstellen
7 Messung durchführen - Joystick nach oben / unten bewegen, bis Benutzerdefiniert markiert ist. Joystick nach rechts bewegen, bis markiert ist. - Wert manuell einstellen. ✔ markieren und drücken. 7.5.3 RTC einstellen - Funktion Emissionsgrad wählen. - Joystick nach rechts bewegen, bis markiert ist. -
Seite 32: Farbpalette Wählen
7 Messung durchführen 7.6 Farbpalette wählen Die Funktion ist nur bei Einstellung Bildtyp Infrarotbild verfügbar. - Funktion Palette wählen. - Joystick nach oben / unten bewegen, um die gewünschte Farbpalette zu markieren und dann OK drücken. 7.7 Bildtyp Die Anzeige kann zwischen Infrarotbild und Echtbild (Digitalkamera) umgestellt werden. -
Seite 33: Konfiguration
7 Messung durchführen 7.8 Konfiguration 7.8.1 Einstellungen Landeseinstellungen Die Sprache der Benutzeroberfläche kann eingestellt werden. → → Konfiguration Einstellungen Landeseinstellungen wählen. Joystick nach oben / unten bewegen, um die gewünschte Sprache zu markieren und dann drücken. Zeit / Datum einstellen Uhrzeit und Datum können eingestellt werden. -
Seite 34: Superresolution
7 Messung durchführen Energiespar-Optionen Die Beleuchtungsintensität des Displays kann eingestellt werden. Bei geringerer Intensität erhöht sich die Akkulaufzeit. Die Zeit bis zum automatischen Abschalten kann eingestellt werden. → → Konfiguration Einstellungen Energiespar-Optionen wählen. Joystick nach oben / unten bewegen, um die gewünschte Intensitätsstufe zu markieren und dann drücken. -
Seite 35: Jpeg Speichern
7 Messung durchführen 7.8.3 JPEG speichern Infrarotbilder werden im Format BMT (Bild mit allen Temperaturdaten) gespeichert. Das Bild kann parallel dazu im JPEG-Format (ohne Temperatur- daten) gespeichert werden. Der Bildinhalt entspricht dem auf dem Display angezeigten Infrarotbild inklusive Skalenanzeige und Bildmarkierungen der gewählten Messfunktionen). -
Seite 36: Umgebungsbedingungen
7 Messung durchführen Siehe Kapitel "Kurzwahltaste". 7.8.6 Umgebungsbedingungen Durch hohe Luftfeuchtigkeit oder große Entfernungen zum Messobjekt entstehende Messabweichungen können korrigiert werden. Hierzu ist die Eingabe von Korrekturparametern erforderlich. Ist die Kamera mit einem optionalen Funk-Feuchtefühler verbunden, werden Umgebungstemperatur und Luftfeuchte automatisch übernommen. Werte für Umgebungstemperatur (Temperatur), Umgebungsfeuchte (Feuchte) können manuell einstellt werden. -
Seite 37: Vollbildmodus
7 Messung durchführen 7.8.9 Vollbildmodus Die Skala und die Anzeige der Kurzwahltasten-Funktion können ausgeblendet werden. → → Menü Konfiguration Vollbildmodus wählen. Bei aktiviertem Vollbildmodus werden Skala und Symbol der Kurz- wahltaste ausgeblendet. Wird eine Taste betätigt, werden diese Elemente für kurze Zeit eingeblendet. 7.8.10 Einstellungen zurücksetzen Bildzähler zurücksetzen Nach einem Zurücksetzen beginnt die fortlaufende Bild-Nummerierung... - Seite 38 7 Messung durchführen Werkseinstellungen Geräteeinstellungen können auf die Werkseinstellungen zurückgesetzt werden. Zeit / Datum, Landeseinstellungen und Bildzähler werden nicht zurückgesetzt. → → Menü Konfiguration Einstellungen zurücksetzen. - Funktion Werkseinstellungen wählen. Werkseinstellungen zurücksetzen? wird angezeigt. ✔ markieren und drücken, um auf Werkseinstellungen zurückzusetzen.
-
Seite 39: Instandhaltung
8 Instandhaltung 8 Instandhaltung 8.1 Akku laden - Abdeckung des Schnittstellen- Terminals öffnen - Ladekabel an die Micro-USB-Schnittstelle anschließen. - Netzteil an eine Netzsteckdose anschließen. Der Ladevorgang startet. Bei komplett entleertem Akku beträgt die Ladedauer ca. 5 h. Es wird angezeigt, ob der Akku voll ist oder geladen wird. - Seite 40 8 Instandhaltung - Gerät ausschalten. - Batteriefach öffnen. - Akku entriegeln und entnehmen.
-
Seite 41: Gerät Reinigen
8 Instandhaltung - Neuen Akku einsetzen und nach oben schieben, bis er einrastet. - Batteriefach schließen. 8.3 Gerät reinigen Gerätegehäuse reinigen - Das Schnittstellenterminal ist verschlossen. ✓ - Das Batteriefach ist geschlossen. - Geräteoberfläche mit einem feuchten Tuch abreiben. Verwenden Sie dazu schwache Haushaltsreiniger oder Seifenlaugen. -
Seite 42: Firmware Update
8 Instandhaltung 8.4 Firmware Update Die aktuelle Firmware-Version befindet sich auf der www.testo.com. Es bestehen zwei Möglickeiten: • Update durchführen mit IRSoft oder • Update durchführen direkt mit der Wärmebildkamera Firmware herunterladen - Firmware herunterladen: Firmware-testo-865-872.exe - Datei entpacken: Doppelklick auf die exe-Datei ... -
Seite 43: Update Mit Der Kamera Durchführen
8 Instandhaltung Automatischer Neustart der Wärmebildkamera. Update erfolg- reich durchgeführt. Unter Umständen meldet die Kamera: Firmware Update finished. Please restart the device. Ein Neustart wird nicht ausgeführt. Maßnahme: - Nach 10 s die Kamera ausschalten und nach 3 s einschalten. ... -
Seite 44: Tipps Und Hilfe
Einfrieren des abwarten. Bildes) erfolgt sehr häufig. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Die Kontaktdaten entnehmen Sie der Rückseite dieses Dokuments oder der Internetseite www.testo.com/service- contact. 9.2 Zubehör und Ersatzteile... -
Seite 45: Zulassungen Und Zertifizierung
10 Zulassungen und Zertifizierung 10 Zulassungen und Zertifizierung Bitte beachten Sie hierzu die mitgelieferte Inbetriebnahmeanleitung testo 865, 868, 871, 872 (0973 8720). - Seite 46 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 8711 de 01...
