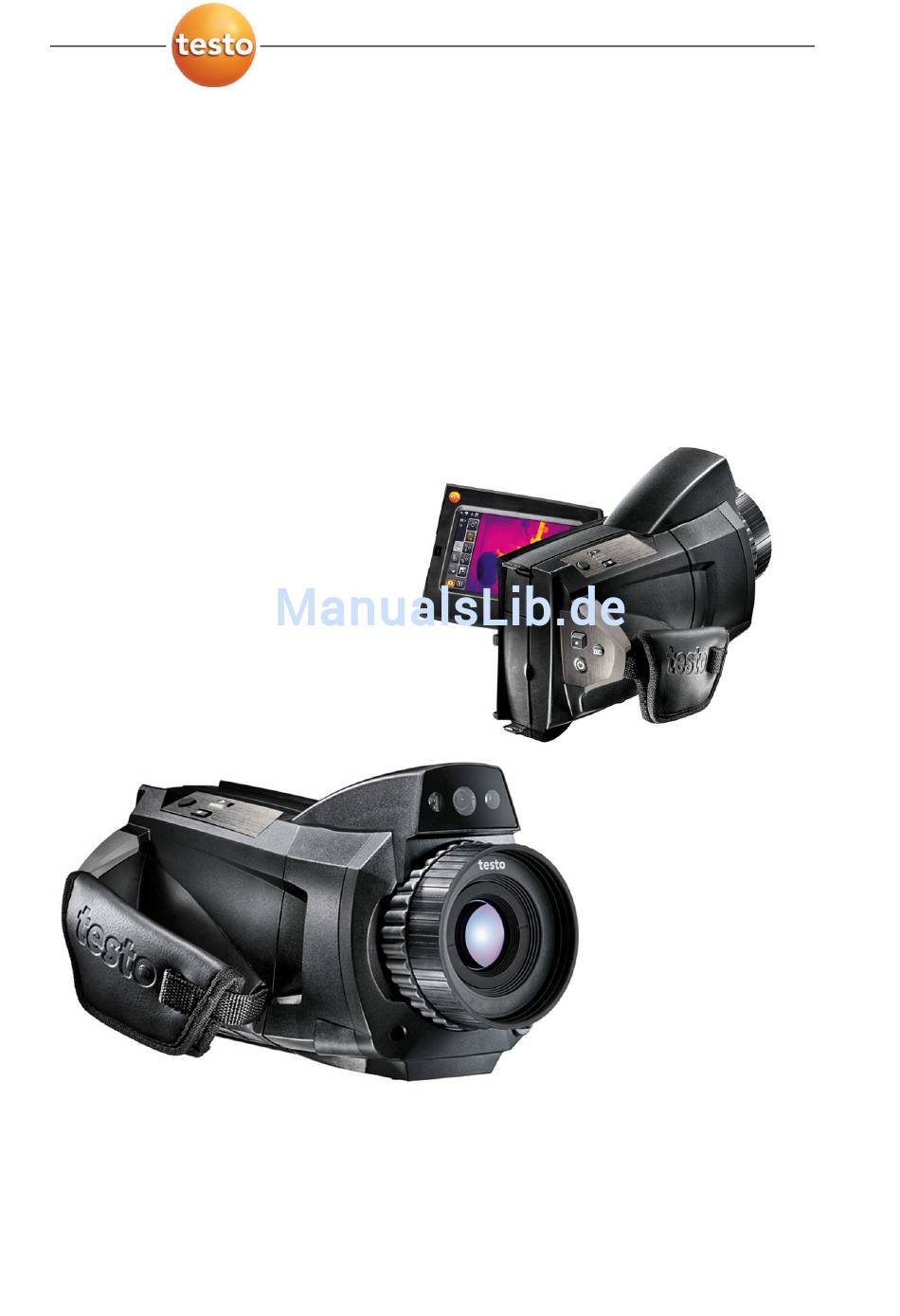

- Seite 1 885 / testo 890 · Wärmebildkamera Kurzanleitung...
- Seite 2 Übersicht Bedienkonzept Die Kamera kann auf zwei unterschiedliche Arten bedient werden. Die Bedienung über Touchscreen bietet einen schnellen Zugriff auf die Funktionen. Die Bedienung über Joystick ermöglicht die Einhandbedienung der Kamera. Kapazitiver Touchscreen. Die Bedienung ist nur mit der bloßen Fingerkuppe (keine Handschuhe) oder leitfähigen Eingabestiften möglich.
- Seite 3 Menüband / Registerkarten, Menü Der Aufruf von Funktionen erfolgt über das Menüband. Das Menüband besteht aus 3 Registerkarten. Abhängig von der Auswahl der Registerkarte stehen unterschiedliche Funktonen zur Verfügung. Über das Menü können die meisten Funktionen aus den 3 Registerkarten und viele weitere Funktionen aufgerufen werden.
- Seite 4 ✓ Der Dialog Landeseinstellungen (Country settings) ist geöffnet. 1. Auf gewünschte Sprache tippen. Bei Bedarf scrollen, um weitere Sprachen anzuzeigen. Die aktivierte Sprache wird mit einem Häkchen markiert. 2. Auf tippen, um die Einheit zu wechseln. Die aktivierte Einheit wird rechts oben im Display angezeigt.
-
Seite 5: Grundlegende Bedienschritte
Akku-Erstaufladung Die Kamera wird mit einem teilgeladenen Akku ausgeliefert. Laden Sie Akkus vor der ersten Benutzung vollständig. > Den für das vorhandene Stromnetz benötigten Länder-Adapter auf das Netzteil aufstecken. 1. Abdeckung des oberen Schnittstellen- Terminals öffnen (1). 2. Netzteil an die Netzbuchse (2) anschließen. 3. - Seite 6 Display / Handgriff drehen ACHTUNG Beschädigung des Displays! > Kamera nicht am ausklappbaren Display halten. > Display nur bis zum spürbaren Anschlag ausklappen und drehen. Display drehen > Display ausklappen (max. 90°) und drehen (max. -180° / +90°). Handgriff drehen 1.
- Seite 7 Bild manuell scharf stellen ACHTUNG Beschädigung der Motormechanik möglich! > Fokussierring nur bei deaktiviertem Autofokus drehen (Statusanzeige im Display links oben: > Autofokus deaktivieren: Status wird angezeigt (links oben). > Fokussierring (1) des Objektivs drehen, bis das Bild scharf ist. Bild automatisch scharf stellen >...
- Seite 8 0971 8851 de 01 V01.00 de...
