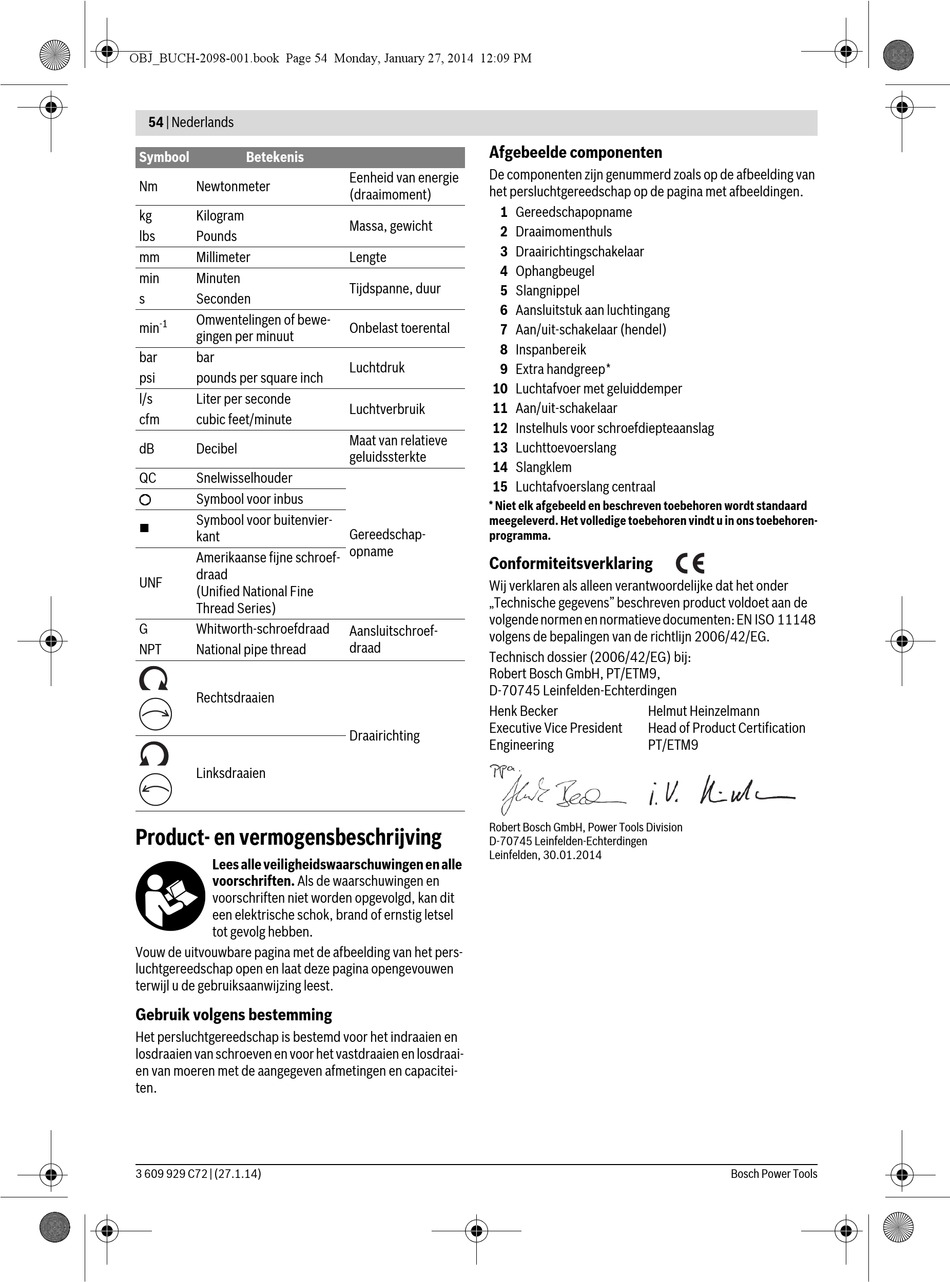

54 | Nederlands
Symbool Betekenis
Nm Newtonmeter
kg Kilogram
lbs Pounds
mm Millimeter
min Minuten
s Seconden
Omwentelingen of bewe-
-1
min
gingen per minuut
bar bar
psi pounds per square inch
l/s Liter per seconde
cfm cubic feet/minute
dB Decibel
QC Snelwisselhouder
Symbool voor inbus
Symbool voor buitenvier-

kant
Amerikaanse fijne schroef-
draad
UNF
(Unified National Fine
Thread Series)
G Whitworth-schroefdraad
NPT National pipe thread
Rechtsdraaien
Linksdraaien
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle
voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het pers-
luchtgereedschap open en laat deze pagina opengevouwen
terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd voor het indraaien en
losdraaien van schroeven en voor het vastdraaien en losdraai-
en van moeren met de aangegeven afmetingen en capacitei-
ten.
3 609 929 C72 | (27.1.14)

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
Eenheid van energie
het persluchtgereedschap op de pagina met afbeeldingen.
(draaimoment)
1 Gereedschapopname
Massa, gewicht
2 Draaimomenthuls
3 Draairichtingschakelaar
Lengte
4 Ophangbeugel
Tijdspanne, duur
5 Slangnippel
6 Aansluitstuk aan luchtingang
Onbelast toerental
7 Aan/uit-schakelaar (hendel)
8 Inspanbereik
Luchtdruk
9 Extra handgreep*
10 Luchtafvoer met geluiddemper
11 Aan/uit-schakelaar
Luchtverbruik
12 Instelhuls voor schroefdiepteaanslag
Maat van relatieve
13 Luchttoevoerslang
geluidssterkte
14 Slangklem
15 Luchtafvoerslang centraal
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
Gereedschap-
programma.
opname

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder
„Technische gegevens" beschreven product voldoet aan de
volgende normen en normatieve documenten: EN ISO 11148
Aansluitschroef-
volgens de bepalingen van de richtlijn 2006/42/EG.
draad
Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Executive Vice President
Draairichting
Engineering
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 30.01.2014
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Bosch Power Tools
