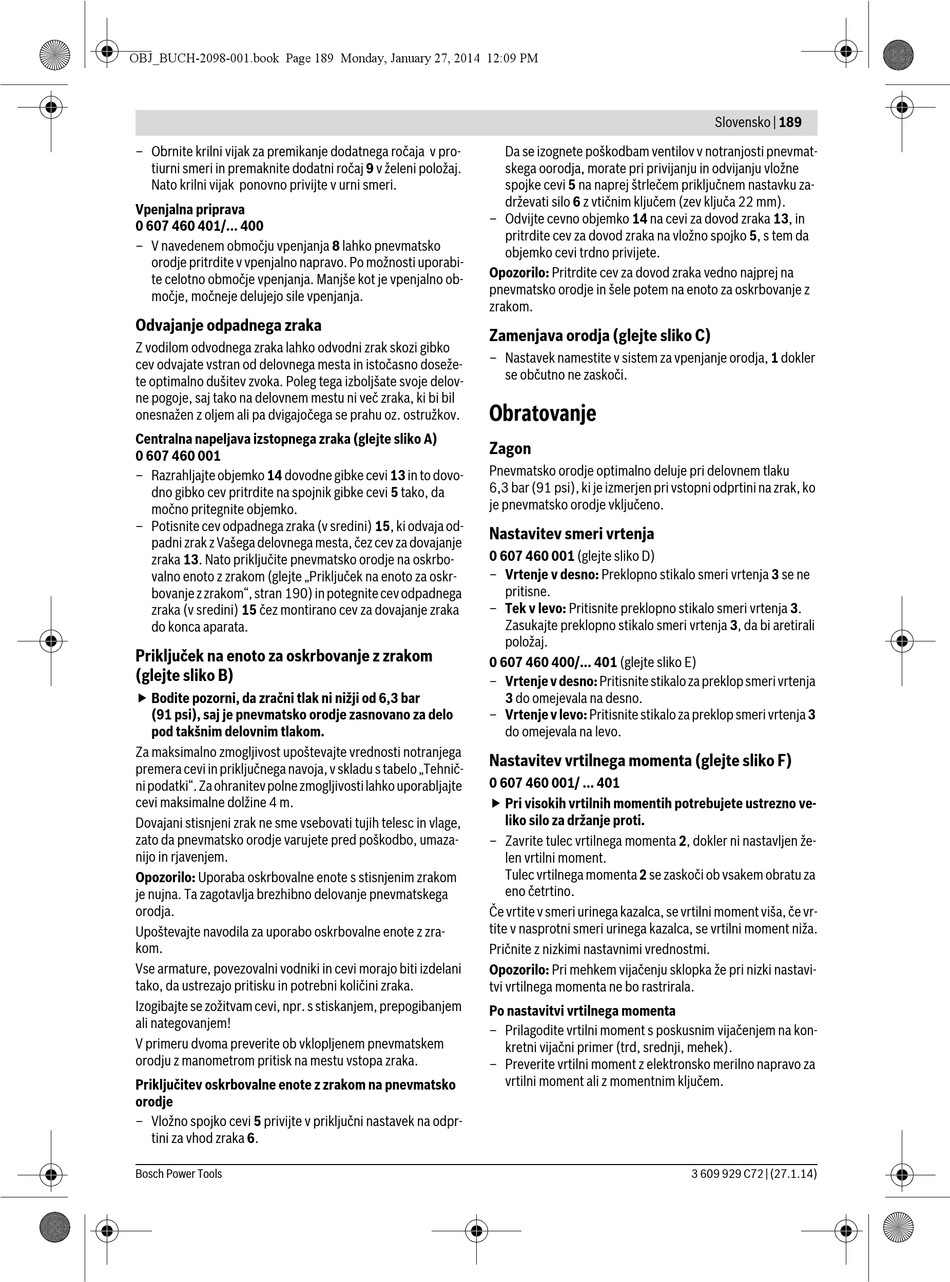

Bosch 0 607 460 001 Originalbetriebsanleitung Seite 189

OBJ_BUCH-2098-001.book Page 189 Monday, January 27, 2014 12:09 PM
– Obrnite krilni vijak za premikanje dodatnega ročaja v pro-
tiurni smeri in premaknite dodatni ročaj 9 v želeni položaj.
Nato krilni vijak ponovno privijte v urni smeri.
Vpenjalna priprava
0 607 460 401/... 400
– V navedenem območju vpenjanja 8 lahko pnevmatsko
orodje pritrdite v vpenjalno napravo. Po možnosti uporabi-
te celotno območje vpenjanja. Manjše kot je vpenjalno ob-
močje, močneje delujejo sile vpenjanja.
Odvajanje odpadnega zraka
Z vodilom odvodnega zraka lahko odvodni zrak skozi gibko
cev odvajate vstran od delovnega mesta in istočasno doseže-
te optimalno dušitev zvoka. Poleg tega izboljšate svoje delov-
ne pogoje, saj tako na delovnem mestu ni več zraka, ki bi bil
onesnažen z oljem ali pa dvigajočega se prahu oz. ostružkov.
Centralna napeljava izstopnega zraka (glejte sliko A)
0 607 460 001
– Razrahljajte objemko 14 dovodne gibke cevi 13 in to dovo-
dno gibko cev pritrdite na spojnik gibke cevi 5 tako, da
močno pritegnite objemko.
– Potisnite cev odpadnega zraka (v sredini) 15, ki odvaja od-
padni zrak z Vašega delovnega mesta, čez cev za dovajanje
zraka 13. Nato priključite pnevmatsko orodje na oskrbo-
valno enoto z zrakom (glejte „Priključek na enoto za oskr-
bovanje z zrakom", stran 190) in potegnite cev odpadnega
zraka (v sredini) 15 čez montirano cev za dovajanje zraka
do konca aparata.
Priključek na enoto za oskrbovanje z zrakom
(glejte sliko B)
 Bodite pozorni, da zračni tlak ni nižji od 6,3 bar
(91 psi), saj je pnevmatsko orodje zasnovano za delo
pod takšnim delovnim tlakom.
Za maksimalno zmogljivost upoštevajte vrednosti notranjega
premera cevi in priključnega navoja, v skladu s tabelo „Tehnič-
ni podatki". Za ohranitev polne zmogljivosti lahko uporabljajte
cevi maksimalne dolžine 4 m.
Dovajani stisnjeni zrak ne sme vsebovati tujih telesc in vlage,
zato da pnevmatsko orodje varujete pred poškodbo, umaza-
nijo in rjavenjem.
Opozorilo: Uporaba oskrbovalne enote s stisnjenim zrakom
je nujna. Ta zagotavlja brezhibno delovanje pnevmatskega
orodja.
Upoštevajte navodila za uporabo oskrbovalne enote z zra-
kom.
Vse armature, povezovalni vodniki in cevi morajo biti izdelani
tako, da ustrezajo pritisku in potrebni količini zraka.
Izogibajte se zožitvam cevi, npr. s stiskanjem, prepogibanjem
ali nategovanjem!
V primeru dvoma preverite ob vklopljenem pnevmatskem
orodju z manometrom pritisk na mestu vstopa zraka.
Priključitev oskrbovalne enote z zrakom na pnevmatsko
orodje
– Vložno spojko cevi 5 privijte v priključni nastavek na odpr-
tini za vhod zraka 6.
Bosch Power Tools
Da se izognete poškodbam ventilov v notranjosti pnevmat-
skega oorodja, morate pri privijanju in odvijanju vložne
spojke cevi 5 na naprej štrlečem priključnem nastavku za-
drževati silo 6 z vtičnim ključem (zev ključa 22 mm).
– Odvijte cevno objemko 14 na cevi za dovod zraka 13, in
pritrdite cev za dovod zraka na vložno spojko 5, s tem da
objemko cevi trdno privijete.
Opozorilo: Pritrdite cev za dovod zraka vedno najprej na
pnevmatsko orodje in šele potem na enoto za oskrbovanje z
zrakom.
Zamenjava orodja (glejte sliko C)
– Nastavek namestite v sistem za vpenjanje orodja, 1 dokler
se občutno ne zaskoči.
Obratovanje
Zagon
Pnevmatsko orodje optimalno deluje pri delovnem tlaku
6,3 bar (91 psi), ki je izmerjen pri vstopni odprtini na zrak, ko
je pnevmatsko orodje vključeno.
Nastavitev smeri vrtenja
0 607 460 001 (glejte sliko D)
– Vrtenje v desno: Preklopno stikalo smeri vrtenja 3 se ne
pritisne.
– Tek v levo: Pritisnite preklopno stikalo smeri vrtenja 3.
Zasukajte preklopno stikalo smeri vrtenja 3, da bi aretirali
položaj.
0 607 460 400/... 401 (glejte sliko E)
– Vrtenje v desno: Pritisnite stikalo za preklop smeri vrtenja
3 do omejevala na desno.
– Vrtenje v levo: Pritisnite stikalo za preklop smeri vrtenja 3
do omejevala na levo.
Nastavitev vrtilnega momenta (glejte sliko F)
0 607 460 001/ ... 401
 Pri visokih vrtilnih momentih potrebujete ustrezno ve-
liko silo za držanje proti.
– Zavrite tulec vrtilnega momenta 2, dokler ni nastavljen že-
len vrtilni moment.
Tulec vrtilnega momenta 2 se zaskoči ob vsakem obratu za
eno četrtino.
Če vrtite v smeri urinega kazalca, se vrtilni moment viša, če vr-
tite v nasprotni smeri urinega kazalca, se vrtilni moment niža.
Pričnite z nizkimi nastavnimi vrednostmi.
Opozorilo: Pri mehkem vijačenju sklopka že pri nizki nastavi-
tvi vrtilnega momenta ne bo rastrirala.
Po nastavitvi vrtilnega momenta
– Prilagodite vrtilni moment s poskusnim vijačenjem na kon-
kretni vijačni primer (trd, srednji, mehek).
– Preverite vrtilni moment z elektronsko merilno napravo za
vrtilni moment ali z momentnim ključem.
