MONTAŻ RUR NAPEŁNIAJĄCYCH
W niektórych konfiguracjach poduszka Balance z wkładką DRY
FLOATATION® jest dostarczana ze zdemontowanymi rurami
napełniającymi. W takim przypadku użytkownik otrzymuje
następujące części:
• Wkładka DRY FLOATATION®.
• 1 odcinek rury (lub 2), z zaworem napełniającym na
jednym końcu i z drugim końcem otwartym. Jeśli wkładka
DRY FLOATATION® jest dwukomorowa, zostanie
dostarczona druga rura. Złączka jest już zamontowana na
ściętych rurach napełniających.

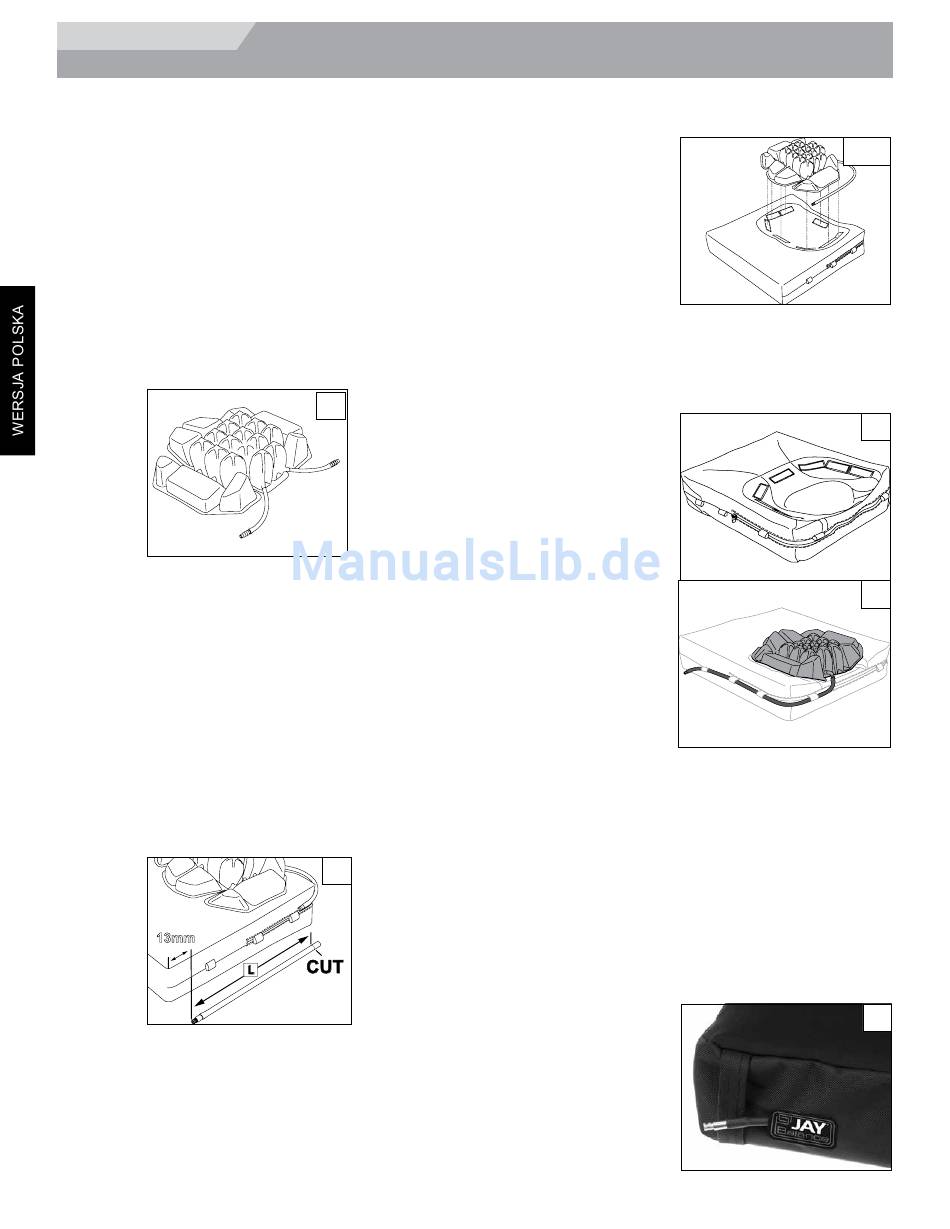

Rys.1 pokazuje dwukomorową wkładkę DRY FLOATATION®
gotową do przymocowania odcinków rury, poprzez realizację
określonych poniżej kroków.
Aby zamontować rury napełniające:
1. Zamontować wkładkę DRY FLOATATION® na podstawie
piankowej Balance z wewnętrznym pokrowcem, w sposób
podany w instrukcji poniżej.
2. Zmierzyć długość rury napełniającej wymaganą dla
określonego rozmiaru poduszki, (Rys. 2). Należy to zrobić
przez przeciśnięcie rury przez pętle na wewnętrznej
poszewce przednią krawędzią. Odliczyć około 1/2" (13,0
mm) od przedniej krawędzi poduszki i przemieścić ją o
odległość (L) aż otwarty koniec nie pokryje się z zaworem
rury wychodzącej z wkładki.
3. Uciąć nożyczkami odpowiednią, odmierzoną długość rury
napełniającej.
4. Włożyć złączkę do odciętej długości każdej z rur
napełniających.
13mm
BALANCE ROHO Rev.4.0
MONTAŻ WKŁADKI DRY FLOATATION® W
PODUSZCE
1. Po zdjęciu pokrowca z
1
2. Po zamontowaniu
3. Przepchnąć rury
4. Jeśli wkładka DRY FLOATATION® ma dwie komory,
2
5. Ponownie zamontuj zewnętrzną pokrywę nasuwając ją
6. Włożyć zawór do
90
zewnętrznej podstawy
piankowej Balance
zamontować wkładkę
DRY FLOATATION®
w gnieździe Well.
Sprawdzić, czy wkładka
DRY FLOATATION® jest
wyrównana z gniazdem,
a rury napełniające
znajdują się z tyłu
poduszki (Rys. 3). Sprawdzić, czy rzep przymocowany
do wkładki DRY FLOATATION® jest wyrównany do
pasującego rzepa przylegającego do wewnętrznej
poszewki.
wkładki DRY
FLOATATION® rury
napełniające należy
przymocować do
wewnętrznej poszewki.
Wkładka DRY
FLOATATION® może
być, w zależności od
tego, czy jest jedno-
czy dwukomorowa,
wyposażona w
jedną lub dwie rury
napełniające. Do
skierowania rury
napełniającej (rur
napełniających) użyć
pętli z materiału.
(Rys. 4 i 5)
napełniające przez pętle, zaczynając od
tyłu wewnętrznej poszewki i przekładając rurę przez
poszczególne pętle, po kolei aż nie siągnie ona przedniej
strony produktu.
należy wykonać te same czynności dla drugiej rury
napełniającej po przeciwnej stronie.
na podstawę i wewnętrzną poszewkę zestawu. Najlepiej
zamontować zawór napełniający na miejscu ręką,
wsuwając pokrowiec na zespół drugą ręką.
gniazda, w zewnętrznym
pokrowcu za logo Jay.
Zawór ma wystawać
przez gniazdo i być
przymocowany do pasa
bocznego pokrowca
poduszki Balance.
(Rys. 6)
MONTAŻ
3
4
5
6
