INSTALLAZIONE DEL/I TUBO/I DI
GONFIAGGIO
Alcune configurazioni del cuscino Balance con inserto DRY
FLOATATION® sono fornite con il/i tubo/i di gonfiaggio non
installati. In questo caso, i pezzi presenti nella confezione sono
i seguenti:
• Inserto DRY FLOATATION®.
• Uno o due tubi muniti ad una estremità di una valvola di
gonfiaggio, mentre l'altra estremità è libera. Un secondo
tubo viene incluso se l'inserto DRY FLOATATION® è a
camera doppia. Nei tubi di gonfiaggio è stato già installato
un raccordo.

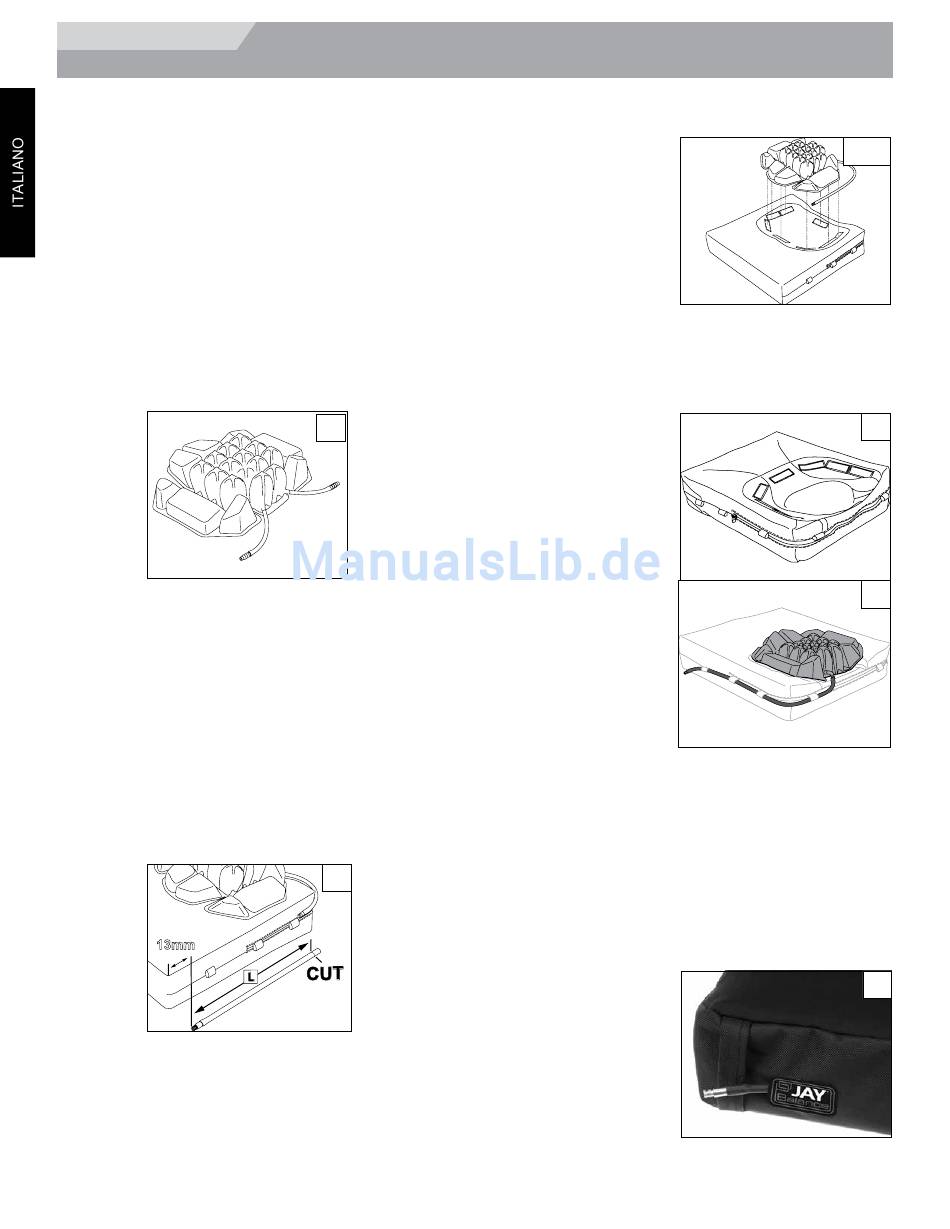

La Fig. 1 mostra un inserto DRY FLOATATION® a camera
doppia predisposto per l'attacco del tubo nel modo descritto nei
seguenti punti:
Installazione del/i tubo/i di gonfiaggio:
1. Sistemare l'inserto DRY FLOATATION® nella base
in schiuma del Balance come indicato nelle istruzioni
seguenti.
2. Determinare la lunghezza del tubo di gonfiaggio richiesta
in base alla misura del cuscino (Fig. 2). A questo scopo,
fare passare il tubo attraverso gli anelli della fodera
interna con bordo anteriore. Misurare circa 13,0 mm dal
bordo anteriore del cuscino e infilare il tubo lungo la parte
indicata con L fino a quando l'estremità aperta incontra la
valvola che sporge dall'inserto.
3. Tagliare il tubo di gonfiaggio alla misura desiderata con le
forbici.
4. Inserire il raccordo in ciascun tubo di gonfiaggio tagliato.
13mm
BALANCE ROHO Rev.4.0
INSTALLAZIONE DELL'INSERTO DRY
FLOATATION® NEL CUSCINO
1
2
28
1. Dopo avere tolto la
fodera esterna dalla
base in schiuma del
Balance, sistemare
l'inserto DRY
FLOATATION®
nell'avvallamento.
Verificare che l'inserto
DRY FLOATATION®
sia allineato con
l'avvallamento e
che i tubi di gonfiaggio si trovino sulla parte posteriore
del cuscino (Fig. 3). Verificare che il Velcro attaccato
all'inserto DRY FLOATATION® sia allineato con il Velcro
corrispondente della fodera interna.
2. Dopo avere sistemato
l'inserto DRY
FLOATATION®,
fissare il/i tubo/i di
gonfiaggio alla fodera
interna. L'inserto DRY
FLOATATION® può
essere dotato di uno o
due tubi di gonfiaggio
a seconda che sia
a camera singola o
doppia. Per infilare il/i
tubo/i di gonfiaggio,
servirsi degli anelli in
tessuto che si trovano
sui lati della fodera
interna. (Fig. 4 e 5)
3. Fare passare il tubo di
gonfiaggio attraverso
gli anelli partendo dalla
parte posteriore della fodera interna e infilando il tubo in
ciascun anello, fino ad arrivare alla parte anteriore del
cuscino.
4. Se l'inserto DRY FLOATATION® è a camera doppia,
ripetere l'operazione per il secondo tubo di gonfiaggio sul
lato opposto.
5. Rimettere la fodera esterna facendola scivolare sopra
la fodera interna contenente la base. Mentre si mette la
fodera, tenere ferma la valvola con l'altra mano.
6. Inserire la valvola nella
fessura situata sulla
fodera esterna dietro
il logo Jay. La valvola
deve fuoriuscire dalla
fessura e viene tenuta
ferma contro la fodera
del cuscino Balance
dalla fascia laterale.
(Fig. 6)

INSTALLAZIONE

3
4
5
6
