ESPAÑOL
INSTALACIÓN DEL TUBO O TUBOS DE
INFLADO
Algunos modelos del cojín Jay Balance con la bolsa de aire
complementaria DRY FLOATATION® vienen con el tubo o
tubos para inflar sin instalar. Si este es el caso, deberá haber
recibido las piezas que se mencionan a continuación:
Bolsa de aire DRY FLOATATION®.
Tubos de 1 ó 2 medidas con un una válvula de inflado
en un extremo y el otro extremo abierto. Se incluirá un
segundo tubo si la bolsa de aire complementaria DRY
FLOATATION® es de doble cámara (dos válvulas). En los
tubos de aire truncados, ya viene instalado un conector de
acoplamiento.

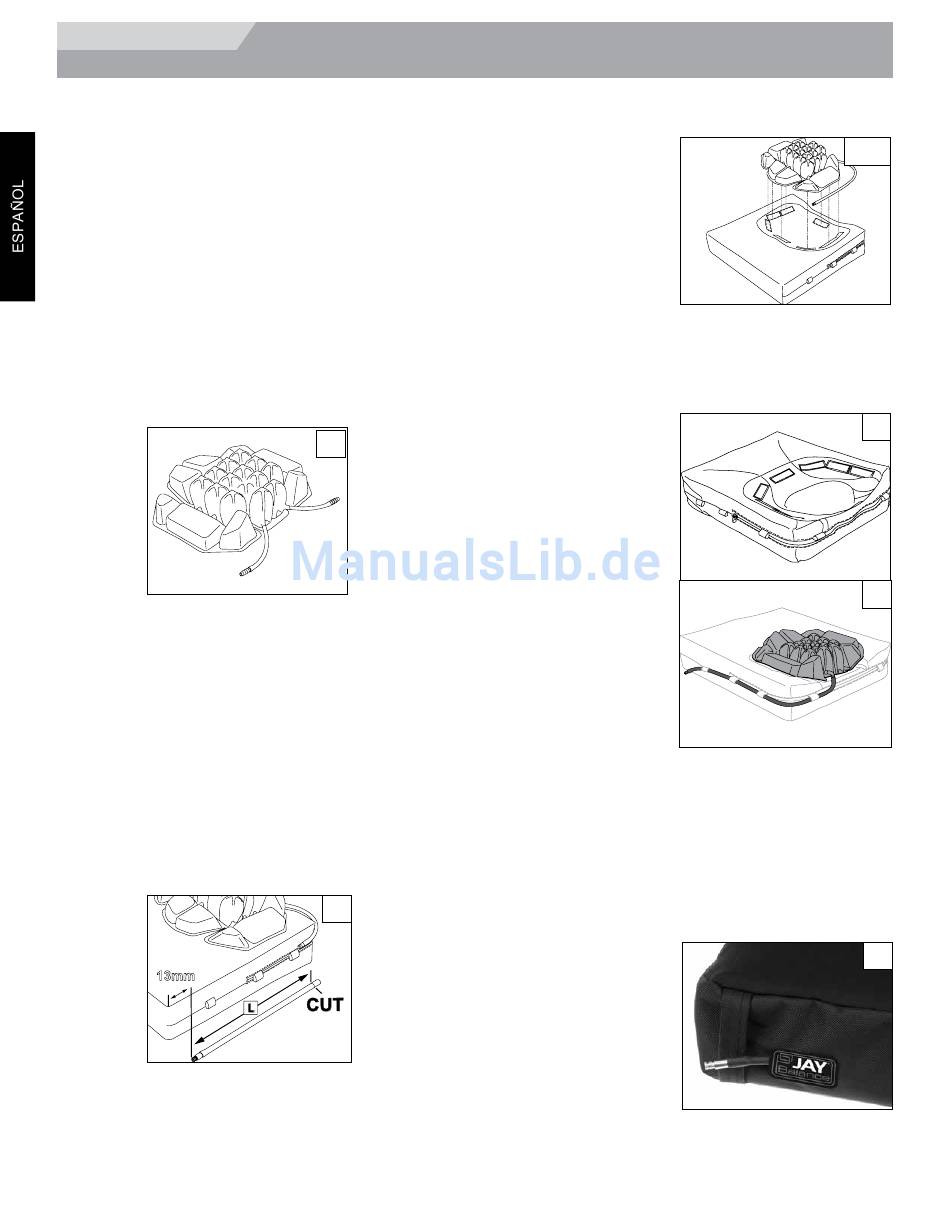

La Fig. 1 muestra una bolsa de aire DRY FLOATATION® con
doble cámara (dos válvulas) lista para acoplarle el tubo de aire
siguiendo los pasos que se describen abajo.
Para instalar el tubo de aire:
1.
Coloque la bolsa de aire DRY FLOATATION® sobre el
cojín Jay Balance con la funda interior puesta, como se
indica en las instrucciones que siguen.
2.
Mida la longitud del tubo de aire que necesita para el
tamaño de su cojín (Fig. 2). Para ello, pase el tubo por los
orificios laterales de la funda interior del cojín, empezando
desde el borde delantero. Deje un espacio de unos 13,0
mm (1/2 pulg.) desde el borde delantero y lleve el tubo
hasta que el extremo abierto coincida con la válvula del
tubo que sale de la bolsa de aire (L).
3.
Corte el tubo por el extremo abierto, según la medida
establecida, con una tijera.
4.
Inserte el conector de acoplamiento en la parte cortada de
cada tubo de aire.
13mm
BALANCE ROHO Rev.4.0
INSTALACIÓN DE LA BOLSA DE AIRE DRY
FLOATATION® EN EL COJÍN
1. Retire la funda exterior
del cojín Jay Balance y
coloque la bolsa de aire
DRY FLOATATION® sobre
la hondonada pélvica
de la base. Asegúrese
de que la bolsa de aire
DRY FLOATATION® está
correctamente alineada con
la hondonada y de que los
tubos de aire quedan en la
parte posterior del cojín (Fig. 3). Verifique que el Velcro de
la bolsa de aire DRY FLOATATION® queda alineado con el
Velcro de la funda interior del cojín.
2. Tras instalar la bolsa de aire DRY FLOATATION®, el
tubo o tubos para inflar
deben asegurarse a la
funda interior del cojín.
1
Su bolsa de aire DRY
FLOATATION® puede
tener uno o dos tubos para
inflar, dependiendo de si
tiene una cámara sencilla
(de 1 válvula) o doble (de
2 válvulas). Utilice los
orificios a cada lado de
la funda interior del cojín
como guía para los tubos
de aire. (Fig. 4 y 5)
3. Introduzca el tubo de
inflado por los orificios de
la funda interior del cojín
empezando por la parte
uno de ellos, hasta llegar a
la parte delantera del cojín.
4. Si la bolsa de aire DRY FLOATATION® es de doble cámara,
repita la operación con el segundo tubo de aire del lado
opuesto.
5. Vuelva a colocar la funda exterior deslizándola sobre la base
de espuma y la funda interior. La mejor manera de hacerlo
es asegurar la válvula para inflar en su sitio con una mano
2
mientras desliza la cubierta sobre la base con la otra mano.
6. Introduza la válvula a través
de la ranura lateral ubicada
en la funda exterior, detrás
del logo de Jay. La válvula
ha sido diseñada para que
sobresalga a través de la
ranura y para que quede
asegurada en su sitio
mediante la banda lateral
de la funda del cojín Jay
Balance. (Fig. 6)
42
trasera y pasando por cada
INSTALACIÓN
3
4
5
6
