FRANÇAIS
INSTALLATION DU/DES TUBE(S) DE
GONFLAGE
Certaines configurations du coussin Balance et de l'insert
DRY FLOATATION® sont accompagné(s) de tube(s) de
gonflage non-installés. Dans ce cas, vous recevrez les pièces
suivantes :
• Insert DRY FLOATATION®.
• Une ou deux longueurs de tube dont une extrémité
comprend une valve de gonflage, et l'autre extrémité
est ouverte. Un second tube sera inclus si l'insert DRY
FLOATATION® est à double chambre. Un connecteur
de couplage a déjà été installé sur les tubes de gonflage
tronqués.

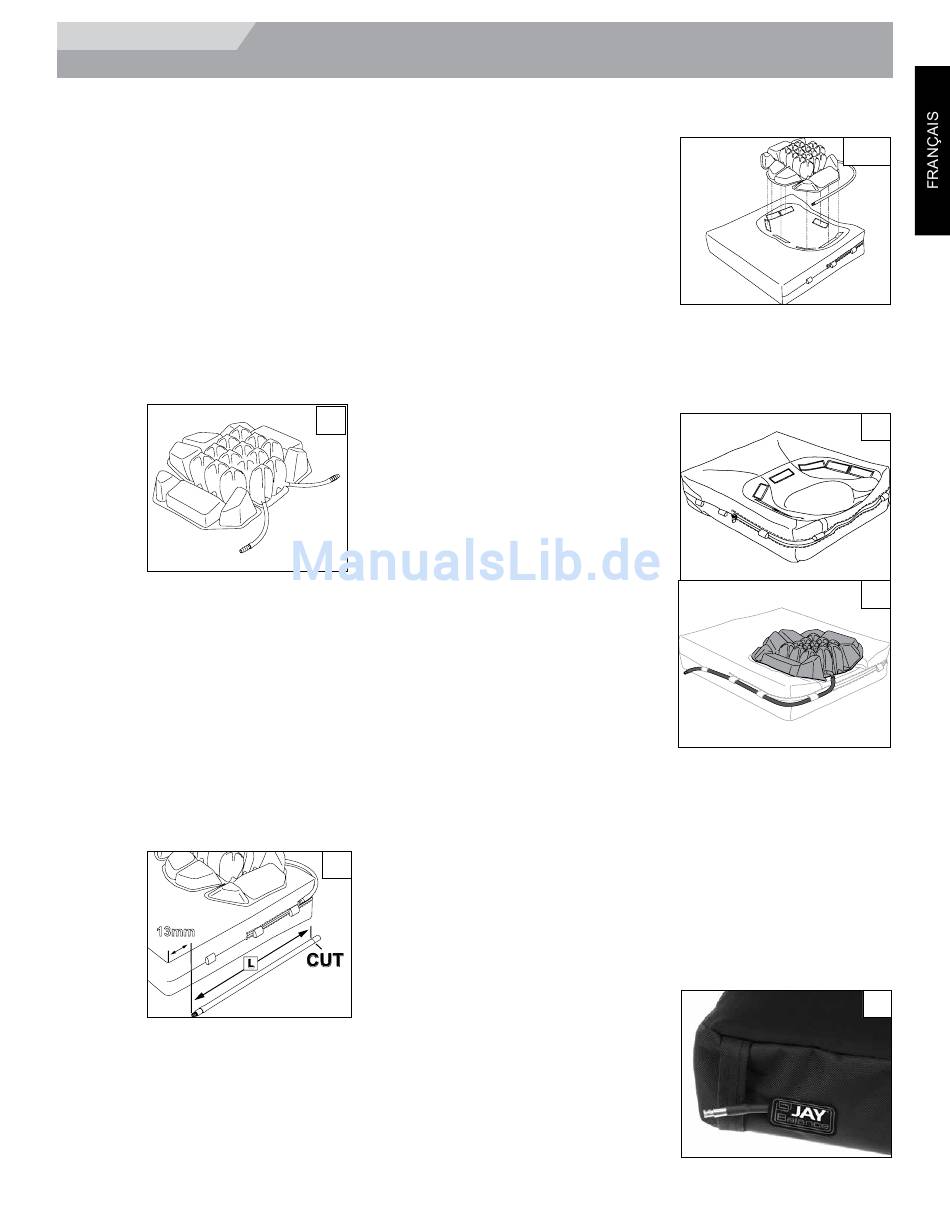

La Fig. 1 présente un insert à double chambre DRY
FLOATATION® prêt à être raccordé à la longueur de tube en
suivant les étapes ci-dessous.
Pour l'installation du/des tube(s) de gonflage :
1. Installez l'insert DRY FLOATATION® à la base de mousse
du coussin Balance avec la housse interne, comme
indiqué dans les instructions ci-dessous.
2. Mesurez la longueur du tube de gonflage nécessaire pour
la taille de votre coussin, (Fig. 2). Pour ce faire, enfilez le
tube à travers les boucles sur la housse interne avec le
bord avant. Mesurez à partir d'environ 13,0 mm du bord
avant du coussin, la distance (L) entre l'extrémité ouverte
et la valve du tube sortant de l'insert.
3. Coupez la longueur mesurée du tube de gonflage à l'aide
des ciseaux.
4. Insérez le connecteur d'accouplement dans la longueur de
coupe de chaque tube de gonflage.
13mm
INSTALLATION DE L'INSERT DRY
FLOATATION® DANS LE COUSSIN
1
2
21
1. Après avoir enlevé
la housse externe de
la base de mousse
du coussin Balance,
installez l'insert DRY
FLOATATION® dans
la cuvette. Assurez-
vous que l'insert
DRY FLOATATION®
s'encastre dans la
cuvette et que les
tubes de gonflage se trouvent à l'arrière du coussin,
(Fig. 3). Veillez à ce que le Velcro joint à l'insert DRY
FLOATATION® corresponde au Velcro se trouvant dans
la housse interne.
2. Avec l'installation
de l'insert DRY
FLOATATION®, les
tubes de gonflage
doivent être fixés à
la housse interne.
Votre insert DRY
FLOATATION® peut
disposer d'un ou deux
tubes de gonflage s'il
est à chambre unique
ou à double chambre.
Utilisez les boucles de
structure sur l'un des
côtés de la housse
interne pour faire
passer le/les tube(s) de
gonflage. (Fig. 4 et 5)
3. Enfilez le tube de
gonflage à travers les
boucles à partir de
l'arrière de la housse interne et insérez le tube à travers
chaque boucle, jusqu'à atteindre l'avant du produit.
4. l'insert DRY FLOATATION® est à double chambre,
procédez de la même façon pour le second tube de
gonflage du côté opposé.
5. installez la housse externe en la faisant glisser sur la
base et la housse interne. Il est préférable de maintenir la
valve de gonflage en place avec votre main lorsque vous
faites glisser la housse sur l'ensemble de l'autre main.
6. Introduisez la
valve par la fente
de la housse externe
derrière le logo Jay. La
valve doit dépasser de
la fente et être fixée sur
la housse du coussin
Balance par la bande
latérale. (Fig. 6)

INSTALLATION

3
4
5
6
