SVENSKA
MONTERA UPPBLÅSNINGSSLANGAR
En del modeller av Balance-dynan med DRY FLOATATION®-
inlägg levereras med omonterade uppblåsningsslangar. Om så
är fallet bör du ha fått följande delar:
DRY FLOATATION®-inlägg.
1 eller 2 slanglängder med en ände som avslutas med
en uppblåsningsventil, och den andra änden öppen. Om
DRY FLOATATION®-inlägget är av tvåkammartyp ska det
även finnas en andra slang. En slangkoppling finns redan
monterad på de avklippta slangarna.

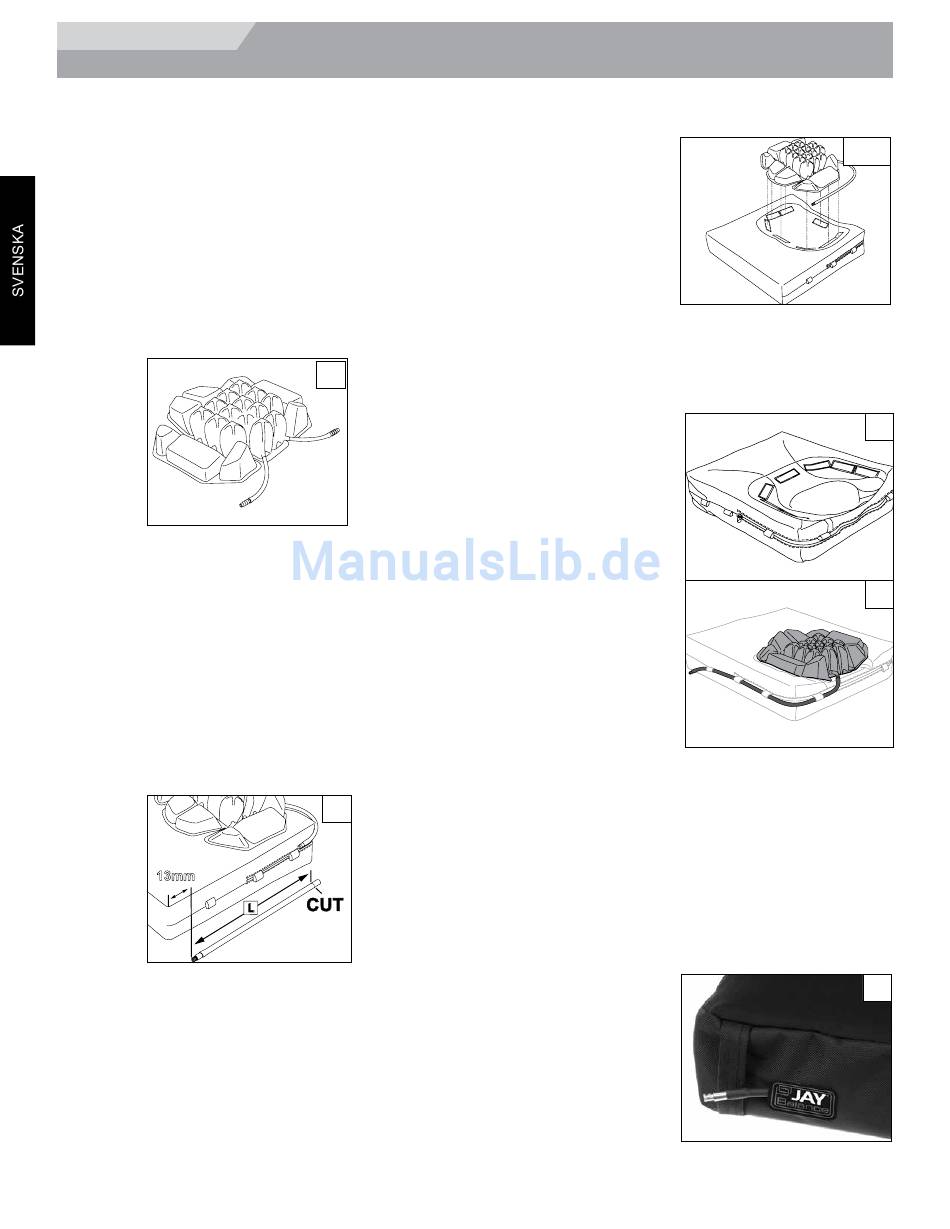

Fig. 1 visar ett DRY FLOATATION®-inlägg redo att ansluta en
slanglängd genom följande nedanstående steg.
Så här monterar du uppblåsningsslangarna:
1.
Installera DRY FLOATATION®-inlägget till Balance
skumbasen med inre överdrag, enligt nedanstående
instruktioner.
2.
Mät hur lång slang som krävs för din storlek på dyna (Fig.
2). Gör detta genom att trä slangen genom öglorna på
det inre överdraget med framkanten. Mät omkring 13,0
mm från dynans framkant, och kör den genom (L) tills den
öppna änden matchar med slangventilen när den kommer
ut ur inlägget.
3.
Klipp av slangen med en sax.
4.
För in slangkopplingen till den skurna längden av vardera
uppblåsningsslang.
13mm
BALANCE ROHO Rev.4.0
INSTALLATION AV DRY FLOATATION®-
INLÄGG I DYNAN
1
2
56
1. När det yttre överdraget
är avlägsnat från
Balance skumbasen,
placeras DRY
FLOATATION®-inlägget
i sittgropen. Se till att
DRY FLOATATION®-
inlägget överlappar
sittgropen och att
uppblåsningsslangarna
vetter mot dynans
baksida (Fig. 3). Se till att kardborrbandet fäst i DRY
FLOATATION® -inlägget överlappar med det matchande
kardborrbandet vidhäftat till det inre överdraget.
2. Med DRY FLOATATION®-inlägget installerad, behöver
uppblåsningsslang(arna)
säkras till det inre
överdraget. DRY
FLOATATION®-
inlägget är försedd
med en eller två
slangar, beroende på
om den är av en- eller
tvåkammartyp. Använd
tygöglorna på vardera
sidan om det inre
överdraget, för att styra
uppblåsningsslangarna.
(Fig. 4 och 5)
3. För
uppblåsningsslangarna
genom öglorna med
början vid
den bakre delen av det
inre överdraget och sätt
in slangen genom vardera ögla, och arbeta dig runt till
framsidan av produkten.
4. Om DRY FLOATATION®-inlägget är av tvåkammartyp,
gör detsamma för den andra uppblåsningsslangen på
motsatt sida.
5. Ominstallera det yttre överdraget genom att dra det över
basen och den inre överdragsanordningen. Det enklaste
är att fästa ventilen med ena handen medan du drar på
överdraget med den andra handen.
6. För in ventilen genom
spåret i det yttre
överdraget bakom Jay
logon. Det är meningen
att ventilen ska sticka
ut genom springan
och fästas med bandet
som sitter på sidan av
Balance-överdraget.
(Fig. 6)

PLACERING

3
4
5
6
