INŠTALÁCIA TRUBÍC PODPORNEJ VLOŽKY
Niektoré nastavenie Balance sedačky so SUCHOU
PODPORNOU VLOŽKOU, DRY FLOATATION®, nemajú
nainštalované trubice podpornej vložky. V takom prípade
budete mať nasledujúce časti:
• DRY FLOATATION® Insert.
• 1 alebo 2 dĺžky trubice s jedným koncom ukončeným
podpornou vložkou, druhý koniec otvorený. Druhá trúbka,
ktorá bude spolu so SUCHOU PODPORNOU VLOŽKOU,
DRY FLOATATION®, bude vložka s dvomi komorami.
Spojka už bola nainštalovaná na skrátených trubkách na
nafúknutie.

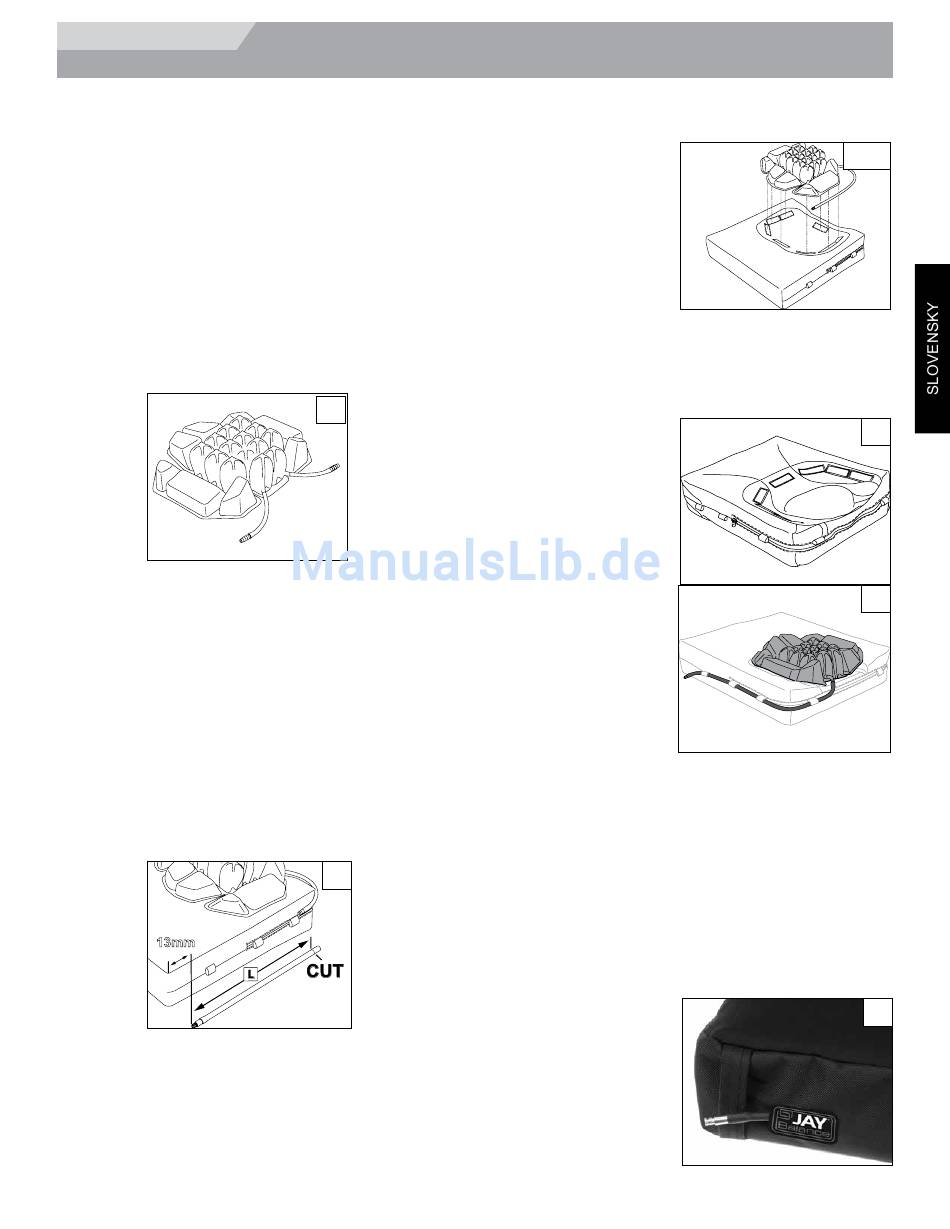

Obr. 1 zobrazuje vložku DRY FLOATATION® pripravenú na
pripojenie trubice podľa nižšie uvedených krokov.
Ako inštalovať trubky na nafúknutie:
1. Nainštalujte vložku DRY FLOATATION® do základne
balančnej sedačky s vnútorným krytom, ako je uvedené v
pokynoch nižšie.
2. Odmerajte požadovanú dĺžku trubky na nafúkanie, ktorá
je potrebná na vašu špecifickú veľkosť sedačky (Obr. 2).
Urobte to prevlečením trubice cez otvory na vnútornom
kryte s prednou hranou. Odmerajte približne 1/2" (13,0
mm) od prednej hrany sedačky a posuňte o dĺžku (L),
kým otvorený koniec nie je zarovnaný s ventilom trubice
vychádzajúcim z vložky.
3. Trubku na nafúknutie odstrihnite nožnicami podľa
odmeranej hodnoty.
4. Vložte spojovací konektor do odrezanej dĺžky každej
trubky na nafúknutie.
13mm
INŠTALÁCIA VLOŽKY DRY FLOATATION®
DO SEDAČKY
1
2
83
1. S vonkajším krytom
odobraným z balančnej
penovej sedačky
nainštalujte vložku
DRY FLOATATION®
do objímky. Uistite
sa, že je SUCHÁ
PODPORNÁ VLOŽKA,
DRY FLOATATION®,
zarovnaná s priestorom
pre vložku a trubky
na nafúkanie sú na zadnej časti sedačky (Obr. 3).
Zabezpečte, aby bol suchý zips pripojený k vložke DRY
FLOATATION® a zarovnaný s korešpondujúcim suchým
zipsom pripojenom k vnútornému krytu.
2. S nainštalovanou
vložkou DRY
FLOATATION® musí
byť trubka (trubky) na
nafúknutie pripevnená k
vnútornému krytu. Vaša
SUCHÁ PODPORNÁ
VLOŽKA, DRY
FLOATATION®, môže
mať jednu alebo dve
trubky na nafúknutie,
záleží, či sa jedná o
vložku s jednou alebo
s dvomi komorami.
Použite textilné slučky
na oboch stranách
vnútorného krytu na
prevlečenie trubky
(trubok) na nafúknutie.
(Obr. 4 a 5)
3. Prevlečte trubku na nafúknutie cez slučky, pričom začnete
v zadnej časti vnútorného krytu, kde prevlečiete trubku
cez každú slučku, a postupujete smerom k prednej časti
produktu.
4. Ak je vložka DRY FLOATATION® dvojkomorová,
postupujte rovnako pre druhú trubku na nafúknutie na
opačnej strane.
5. Nasaďte späť vonkajší kryt tak, že ho zasuniete na
podložku a vnútorný kryt. Doporučuje sa rukou zachytiť
ventil na nafúknutie, keď druhou rukou nasúvate kryt na
zostavu.
6. Vložte ventil do otvoru
vo vonkajšom kryte za
logom Jay. Ventil by mal
byť prevedený cez otvor
a mal by byť upevnený
bočným remeňom na
kryte Balance vankúša.
(Obr. 6)
INŠTALÁCIA
3
4
5
6
