SUOMI
TÄYTTÖPUTKIEN ASENNUS
Jotkut Balance-istuintyynykokoonpanot, joissa on DRY
FLOATATION® -lisäkappale, toimitetaan täyttöputket paikalleen
asentamatta. Jos näin on, toimitukseen kuuluvat seuraavat
osat:
• DRY FLOATATION® -lisäkappale.
• Yksi tai kaksi letkua, jonka toisessa päässä on
täyttöventtiili ja toinen pää auki. Toinen letku kuuluu
toimitukseen, jos DRY FLOATATION® -lisäkappale
on kaksoiskammiotyyppiä. Kytkentäliitin on valmiiksi
asennettu viistettyihin täyttöletkuihin.

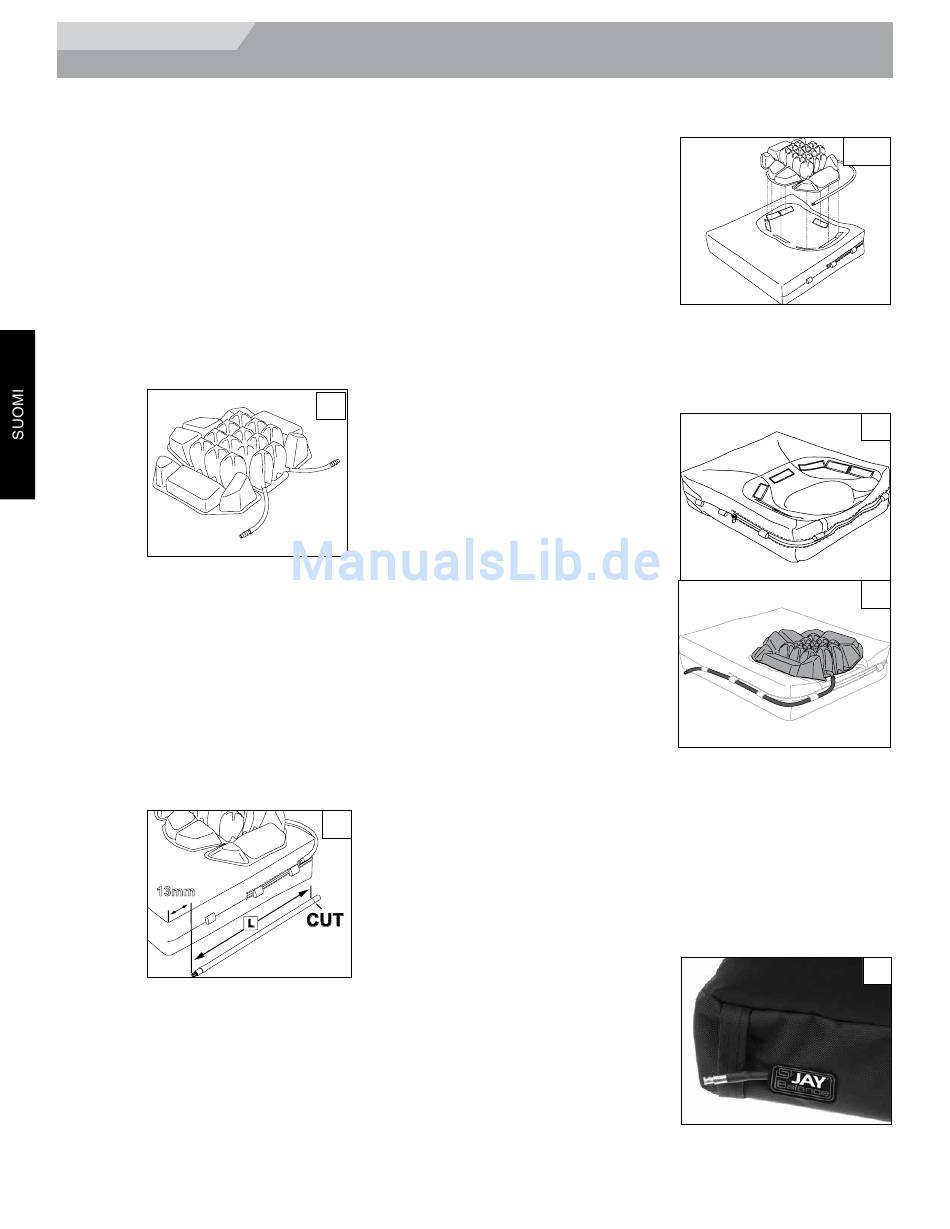

Kuvassa 1 näkyy kaksikammioinen DRY FLOATATION®
-lisäkappale, johon liitetään letku alla esitettyjen ohjeiden
mukaisesti.
Täyttöletkun/letkujen asentaminen:
1. Asenna DRY FLOATATION® -lisäkappale Balance-
vaahtomuovialustaan, kuten alla olevissa ohjeissa on
näytetty.
2. Mittaa omaan määrättyyn tyynykokoon vaaditun
täyttöletkun pituus (Kuva 2). Pujota letku sisäpäällisen
etureunassa olevien lenkkien läpi. Mittaa letkun pituus
(P) noin 13,0 mm tyynyn etureunasta eteenpäin siihen
asti, kunnes letkun toinen pää kohtaa lisäkappaleen
letkuventtiilin.
3. Leikkaa täyttöletkut saksilla mitatusta kohdasta.
4. Kiinnitä kytkentäliitin kumpaankin täyttöletkuun.
13mm
BALANCE ROHO Rev.4.0
INSTALLATION OF DRY FLOATATION®
-LISÄKAPPALEEN ASENTAMINEN TYYNYYN
1
2
104
1. Suojus irrotettuna
Balance-
vaahtomuovialustasta,
asenna DRY
FLOATATION®
-lisäkappale
syvennykseen.
Varmista, että DRY
FLOATATION®
-lisäkappale on
suunnattu oikein
syvennykseen, ja että täyttöletkut ovat tyynyn
takaosassa (Kuva 3). Varmista, että DRY FLOATATION®
-lisäkappaleeseen kiinnitetty tarra on suunnattu
vastaamaan sisäpäällisen tarraa.
2. DRY FLOATATION®
-lisäkappale
asennettuna,
täyttöletku/t on
kiinnitettävä
sisäpäälliseen. DRY
FLOATATION®
-lisäkappaleessasi
voi olla yksi tai
kaksi täyttöletkua
sen mukaan,
onko lisäkappale
yksittäiskammio- vai
kaksoiskammiotyyppiä.
Pujota letku/t
sisäpäällisen
kankaisten
pujotuslenkkien lävitse
(Kuva 4 ja 5)
3. Aloita täyttöletkun
pujottaminen lenkkien läpi
sisäpäällisen takaosasta ja vie letku jokaisen lenkin
lävitse tuotteen etuosan suuntaisesti.
4. Jos DRY FLOATATION® -lisäkappale on
kaksikammioinen, tee sama toiselle täyttöputkelle
vastakkaisella puolella.
5. Vedä ulkopäällinen takaisin paikalleen rungon ja
sisäpäällisen päälle. On parasta kiinnittää täyttöventtiili
paikalleen toisella kädellä samalla, kun liu'utat suojusta
kokoonpanoon toisella
kädellä.
6. Aseta venttiili
ulkosuojuksen Jay-
logon takana sijaitsevan
aukon läpi. Venttiilin
on tarkoitettu tulemaan
esiin aukosta ja
kiinnitettäväksi Balance-
tyynynsuojuksen
sivunauhalla. (Kuva 6)
ASENNUS
3
4
5
6
