PORTUGUÊS
INSTALAÇÃO DOS TUBOS DE
ENCHIMENTO
Algumas configurações da Almofada Balance com o acessório
DRY FLOATATION® incluem os tubos de enchimento. Se for
este o caso, receberá as seguintes peças:
• Acessório DRY FLOATATION®
• 1 ou 2 dois comprimentos de tubo com uma extremidade
que termina com uma válvula de enchimento e a outra
extremidade aberta. Um segundo tubo é incluído se o
acessório DRY FLOATATION® for de câmara dupla. Um
conector de acoplamento já foi instalado nos tubos de
enchimento truncados.

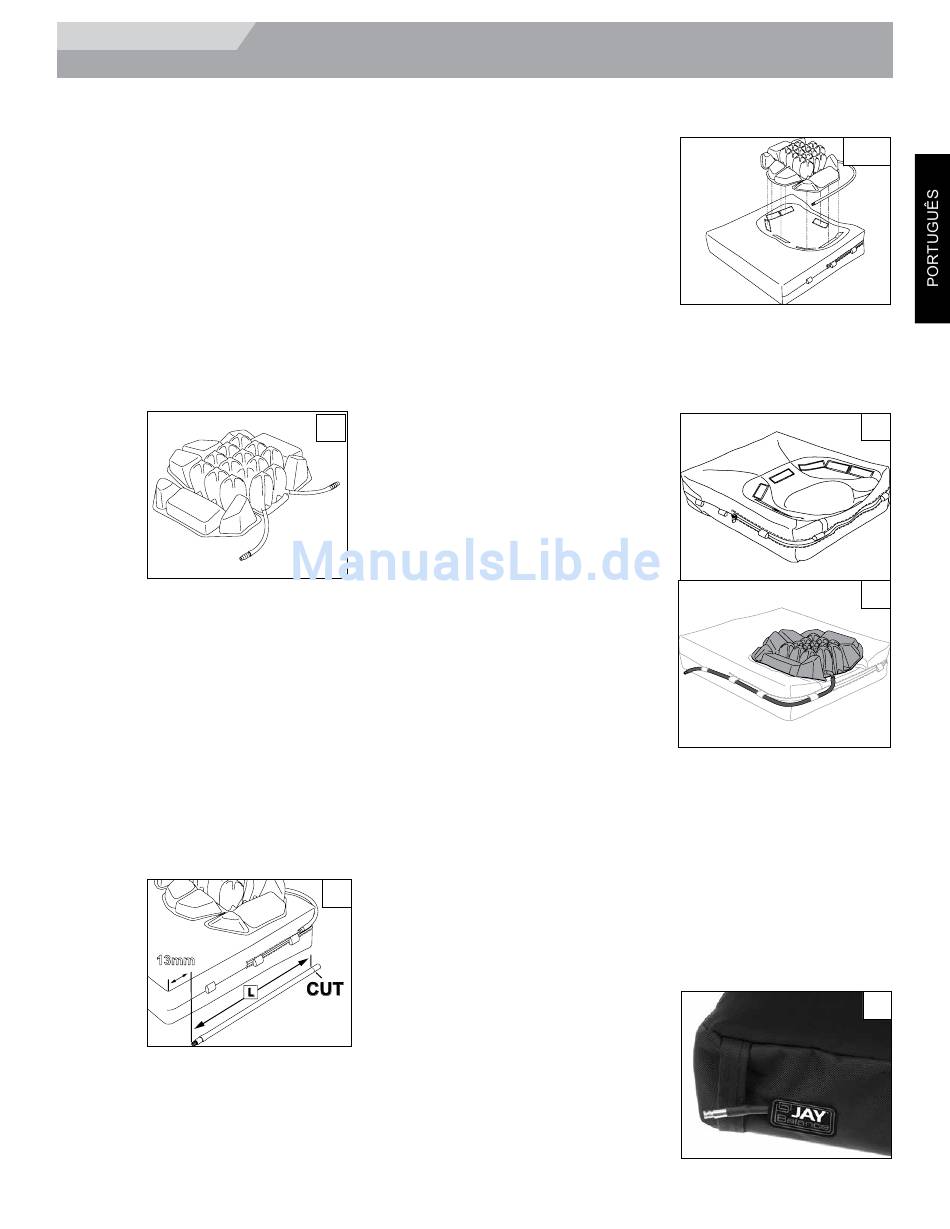

A Fig. 1 mostra um acessório DRY FLOATATION® de câmara
dupla pronto para ser ligado ao tubo através dos seguintes
passos.
Para instalar os tubos de enchimento:
1. Instale o acessório DRY FLOATATION® na base de
espuma Balance com a capa como descrito nas instruções
abaixo indicadas.
2. Meça o comprimento do tubo de enchimento necessário
para o tamanho específico da almofada (Fig. 2). Faça-o
enfiando o tubo através das aberturas da capa interior
com o rebordo dianteiro. Meça cerca de 13,0 mm a partir
do rebordo dianteiro da almofada e percorra a distância
(L) até a extremidade aberta corresponder à válvula do
tubo que sai do forro.
3. Com uma tesoura, corte o comprimento do tubo de
enchimento conforme as medições.
4. Insira o conector do acoplamento no comprimento de corte
de cada tubo de enchimento.
13mm
INSTALAÇÃO DO ACESSÓRIO DRY
FLOATATION® NA ALMOFADA
1
2
49
1. Com a capa exterior
removida da base
de espuma Balance,
instale o acessório DRY
FLOATATION® no Well.
Verifique se o acessório
DRY FLOATATION®
está alinhado com a
base e se os tubos de
enchimento estão na
traseira da almofada
(Fig. 3). Verifique se o Velcro fixado ao acessório
DRY FLOATATION® está alinhado com o Velcro
correspondente colado à capa interior.
2. Com o acessório DRY FLOATATION® instalado, os
tubos de enchimento
devem ser fixados
à capa interior. O
seu acessório DRY
FLOATATION®
pode ter um ou dois
tubos de enchimento
consoante seja ou
não um acessório de
uma ou duas câmaras.
Use as aberturas
do tecido em cada
lado da capa interior
para encaminhar o(s)
tubo(s) de enchimento.
(Fig. 4 e Fig. 5)
3. Enfie o tubo de
enchimento através
das aberturas
começando pela
parte traseira da capa interior e inserindo o tubo através
de cada abertura, passando pela parte dianteira do
produto.
4. Se o acessório DRY FLOATATION® tiver duas câmaras,
faça o mesmo com o segundo tubo de enchimento no
lado oposto.
5. Instale de novo a capa exterior, fazendo-a deslizar sobre
a base e a estrutura da capa interior. É melhor segurar na
válvula de enchimento com a mão enquanto faz deslizar
a capa sobre a estrutura com a outra mão.
6. Insira a válvula através
da ranhura na capa
exterior por detrás do
símbolo Jay. A válvula
deve ficar saliente
através da ranhura e
ficar segura pela fita
lateral na capa da
Almofada Balance.
(Fig. 6)
INSTALAÇÃO
3
4
5
6
BALANCE-ROHO Rev.4.0
