NORSK
MONTERING AV LUFTSLANGE (R)
Noen konfigurasjoner av Balance-puten med DRY
FLOATATION®-innlegget leveres uten at luftslangene er
montert. Hvis dette er tilfelle, vil du ha mottatt følgende deler:
• DRY FLOATATION® innlegg.
• 1 eller to slanger, hvor den ene enden er utstyrt med en
ventil og den andre enden åpen. To slanger vil følge med
hvis DRY FLOATATION®-innlegget er et innlegg med to
kammer. Det er allerede montert en kobling på de korte
luftslangene.

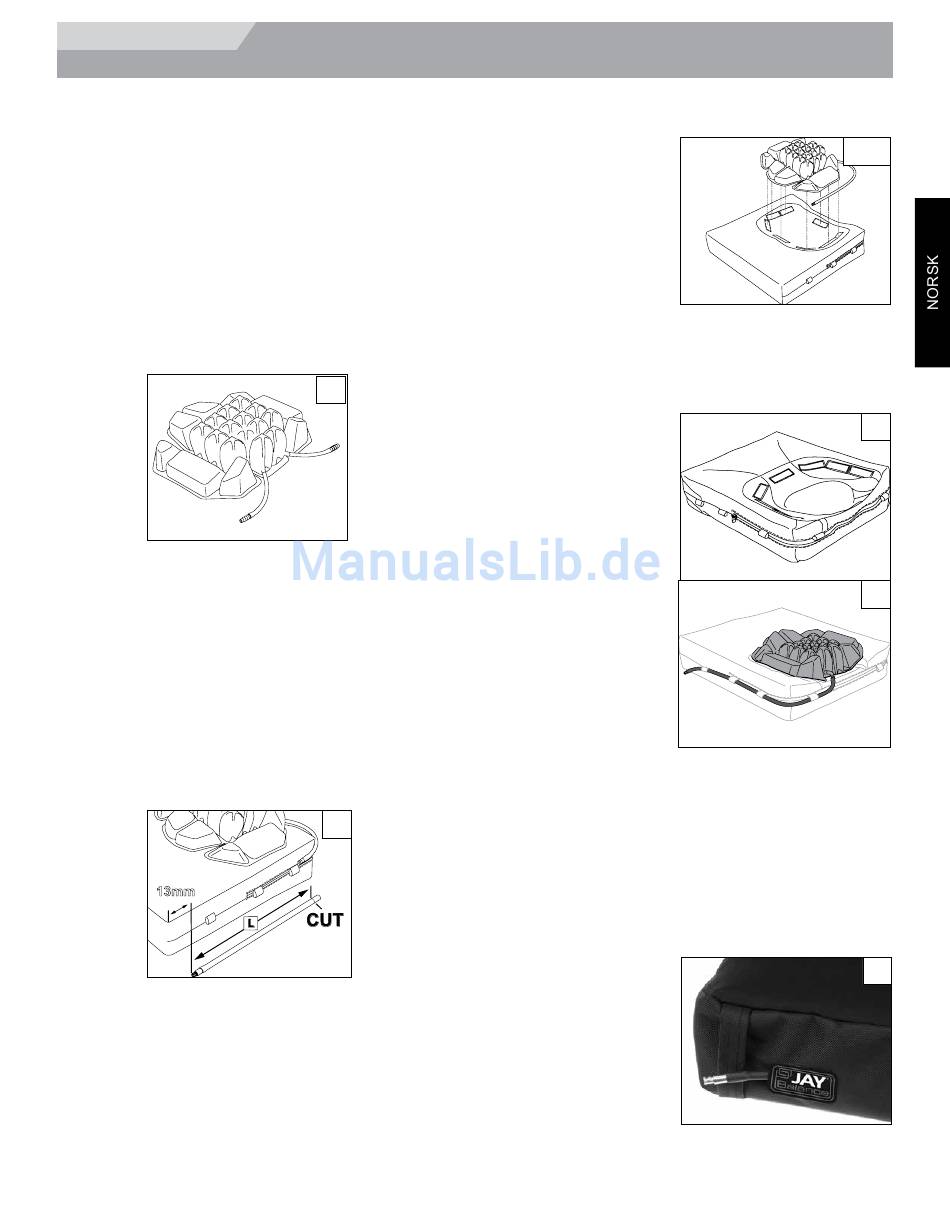

Fig. 1 viser DRY FLOATATION®-innlegg med to kammer klar
for montering av slange, som du gjør ved å følge trinnene
nedenfor.
Slik installerer du luftslangene:
1. Installer DRY FLOATATION® innlegget i skumbasen på
Blance-puten med innvendig trekk, slik vist i instruksjonene
nedenfor.
2. Mål lengden av luftslangen som behøves for din spesifikke
putestørrelse (Fig. 2). Du gjør dette ved å tre slangen
gjennom løkkene på det innvendig trekket. Mål ca. 13,0
mm fra putens front og trekk den langs putens lengde (L)
til den åpne enden når slangeventilen som stikker ut av
innlegget.
3. Bruk en saks og klipp slangen i oppmålt lengde.
4. Sett inn koblingsstykket i den avkuttede enden på hver
luftslange.
13mm
INSTALLERE DRY FLOATATION® INNLEGG I
PUTEN
1
2
63
1. Når trekket er tatt av
skumbasen på Balance-
puten, installerer du
DRY FLOATATION®
innlegget i brønnen.
Påse at DRY
FLOATATION®-
innlegget plasseres
korrekt i brønnen og at
luftslangene stikker ut
på baksiden av puten
(Fig. 3). Pass på at borrelåsene på DRY FLOATATION®
innlegget er justert med borrelåsene på det innvendige
trekket.
2. Når DRY FLOATATION® innlegget er montert, må
luftslangen(e) festes
til det innvendige
trekket. Ditt DRY
FLOATATION®-innlegg
kan ha en eller to
luftslanger, avhengig
av om innlegget har ett
eller to luftkamre. Tre
luftslangen(e) gjennom
stoffhempene på hver
side av det innvendige
trekket. (Fig. 4 og 5)
3. Begynn med å tre
luftslangen gjennom
hempene bak på
det innvendige trekket,
og tre slangen rundt
puten slik at endene på
luftslangen ligger foran
på puten.
4. Hvis DRY FLOATATION® innlegget har to kammer, gjør
du det samme for den andre luftslangen på motsatt side.
5. Monter yttertrekket på puten. Det er best å feste ventilen
med én hånd idet du drar trekket over puten med den
andre hånden.
6. Stikk ventilen gjennom åpningen i det ytre trekket bak
Jay-logoen. Ventilen skal stikke ut gjennom åpningen og
skal festes med sidebåndet på trekket til Balance-puten.
(Fig. 6)

MONTERING

3
4
5
6
BALANCE-ROHO Rev.4.0
