ČESKY
INSTALACE HUSTÍCÍCH HADIČEK
Některé konfigurace polštáře Balance Cushion s vložkou
DRY FLOATATION® se dodávají s nenainstalovanou hustící
hadičkou, či s nenainstalovanými hustícími hadičkami. Pokud
tomu tak bude, dostanete následující součásti:
• Vložka DRY FLOATATION®.
• 1 nebo 2 hadičky s jedním koncem zakončeným hustícím
ventilkem a s druhým koncem otevřeným. Druhá hadička
bude součástí dodávky v případě, že se jedná o vložku
DRY FLOATATION® s dvojitou komorou. Ve zkosených
hustících hadičkách je již nainstalován spojovací konektor.

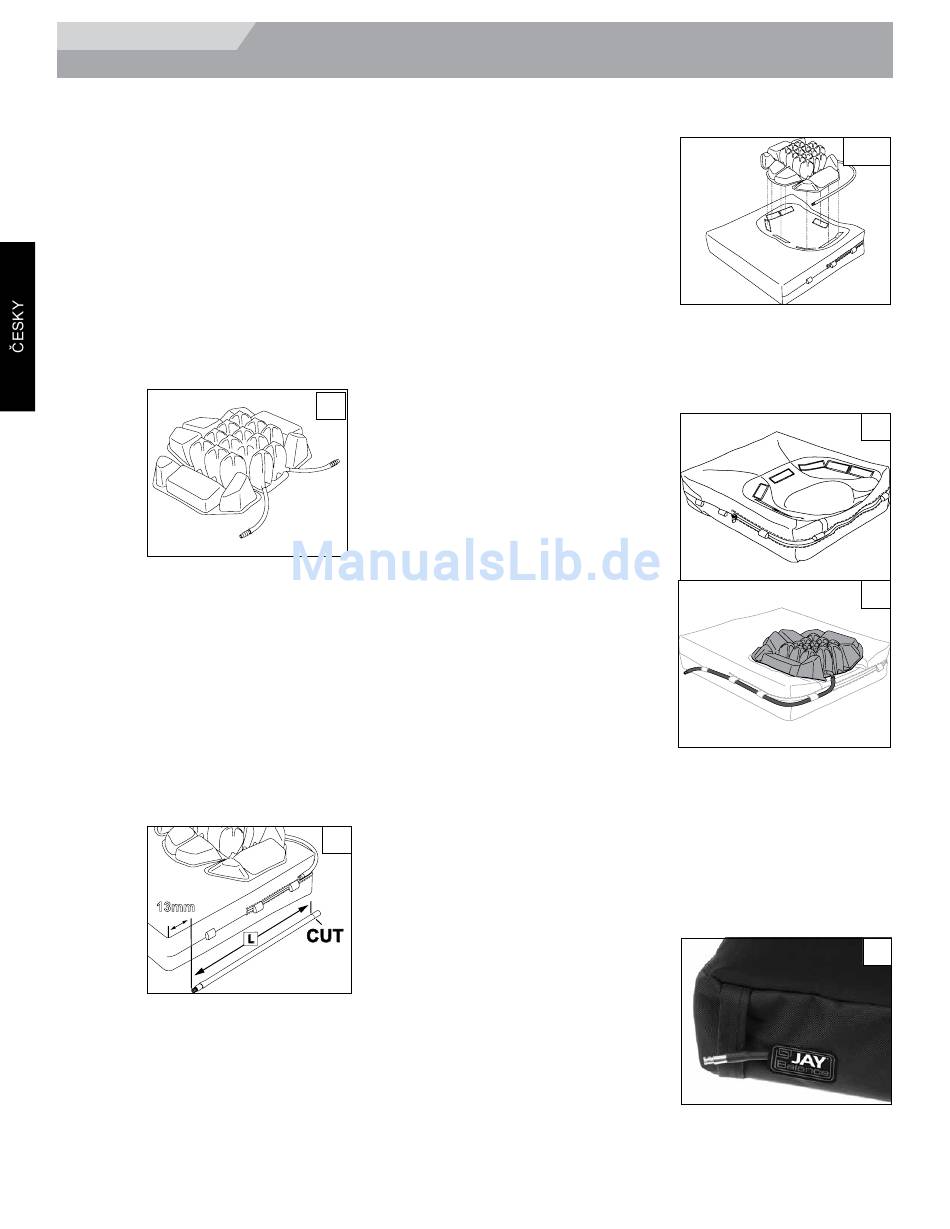

Na obrázku 1 je dvoukomorová vložka DRY FLOATATION®,
připravená k nasazení hustící hadičky, níže uvedeným
postupem.
Instalace hustící hadičky (hustících hadiček):
1. Nainstalujte vložku DRY FLOATATION® do pěnové
základny Balance s vnitřním potahem, jak je popsáno v
pokynech níže.
2. Změřte délku hustící hadičky, potřebnou pro Vaši konkrétní
velikost polštáře, (Obr. 2). Proveďte to vedením hadičky
smyčkami na vnitřním potahu s předním okrajem. Naměřte
asi 13,0 mm (1/2") od předního okraje polštáře a veďte
do vzdálenosti (L), až se bude otevřený konec krýt s
ventilkem, vycházejícím z vložky.
3. Odstřihněte naměřenou délku hadičky nůžkami.
4. Na odříznutou délku každé hustící hadičky nasaďte
spojovací konektor.
13mm
BALANCE ROHO Rev.4.0
INSTALACE VLOŽKY DRY FLOATATION®
DO POLŠTÁŘE
1
2
76
1. S odstraněným
vnějším potahem
z pěnové základny
nainstalujte vložku
DRY FLOATATION®
do komory. Zajistěte,
aby byla vložka
DRY FLOATATION®
vyrovnána v komoře
a aby byly hustící
hadičky na zadní straně
polštáře (Obr. 3). Zajistěte, aby byl suchý zip připevněný
k vložce DRY FLOATATION® vyrovnán s příslušným
suchým zipem, připevněným k vnitřnímu potahu.
2. Při nainstalované vložce DRY FLOATATION® musí
být hustící hadička/y
zajištěna/y vnitřním
potahem. Vložka DRY
FLOATATION® může
být opatřena jednou
nebo dvěma hustícími
hadičkami, podle
toho, zda se jedná o
jednokomorovou nebo
dvoukomorovou vložku.
K vedení hadičky
či hadiček použijte
textilní smyčky po obou
stranách vnitřního
potahu. (Obr. 4 a 5)
3. Veďte hustící hadičku
smyčkami a začněte
na zadní straně
vnitřního potahu,
veďte hadičku každou
smyčkou a obtočte ji přes přední stranu výrobku.
4. Je-li vložka DRY FLOATATION® dvoukomorová, proveďte
to stejné pro druhou hustící hadičku na opačné straně.
5. Opět nainstalujte vnější potah přetažením přes základnu s
vnitřním potahem. Nejvhodnější je zajistit hustící ventilek
jednou rukou a druhou rukou natáhnout potah na polštář
s vložkou.
6. Prostrčte ventilek
výřezem ve vnějším
potahu za logem Jay.
Ventilek má vyčnívat
z výřezu a je třeba jej
zajistit bočním páskem
na potahu Balance.
(Obr. 6)

INSTALACE

3
4
5
6
