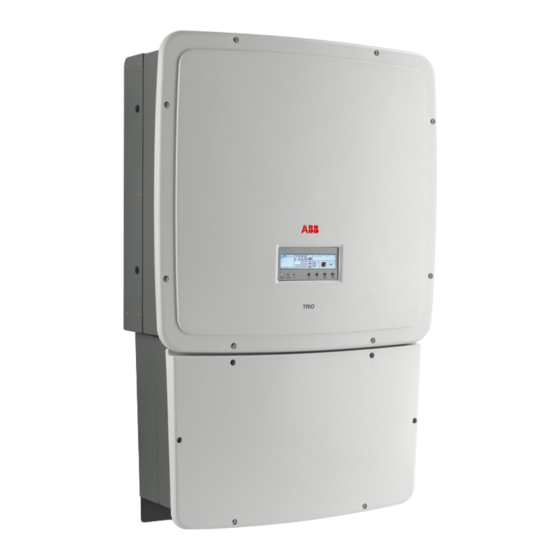

ABB TRIO-XX.X-TL-OUTD-S1J-400 serie Kurzanleitung

TRIO-20.0/27.6
S1J and S2J versions of TRIO inverter
IT
La famiglia di inverter TRIO si arricchisce di due nuove versioni,
disponibili sia per il modello 20 kW che per il modello 27.6 kW,
caratterizzate da una diversa configurazione della wiring box:
TRIO-XX.X-TL-OUTD-S1J-400
TRIO-XX.X-TL-OUTD-S2J-400
TRIO-XX.X-TL-OUTD-S1J-400: wiring box S1J, con
connettori ad innesto rapido, fusibili di stringa, sezionatore
AC+DC, configurazione dei due canali di ingresso (MPPT) in
modalità parallelo (switch a01 settato su "PAR"), 8 ingressi
DC, 1 scaricatore di sovratensione DC (classe 1,2).
TRIO-XX.X-TL-OUTD-S2J-400: wiring box S2J, con
connettori ad innesto rapido, fusibili di stringa, sezionatore
AC+DC, configurazione dei due canali di ingresso (MPPT)
in modalità indipendente (switch a01 settato su "IND"), 4+4
ingressi DC, 2 scaricatori di sovratensione DC (classe 1,2),
uno per ciascun MPPT.
NOTA: fare riferimento al manuale dell'inverter per quanto qui
non riportato e non legato alla specifica configurazione della
wiring box.
EN
Two new versions are available for both models of TRIO
inverter (20 kW or 27.6 kW), different only for the wiring box
configuration:
TRIO-XX.X-TL-OUTD-S1J-400
TRIO-XX.X-TL-OUTD-S2J-400
TRIO-XX.X-TL-OUTD-S1J-400: S1J wiring box, with quick fi t
connectors, string fuses, AC+DC disconnect switch, parallel
MPPT operation only (switch a01 set to "PAR"), 8 DC inputs,
1 DC overvoltage surge arrester (class 1,2).
TRIO-XX.X-TL-OUTD-S2J-400: S2J wiring box, with quick
fi t connectors, string fuses, AC+DC disconnect switch,
independent MPPT operation only (switch a01 set to "IND"),
4+4 DC inputs, 2 DC overvoltage surge arresters (class 1,2),
one for each MPPT.
NOTE: please refer to the inverter manual for all the details
not related to the specific wiring box version.
