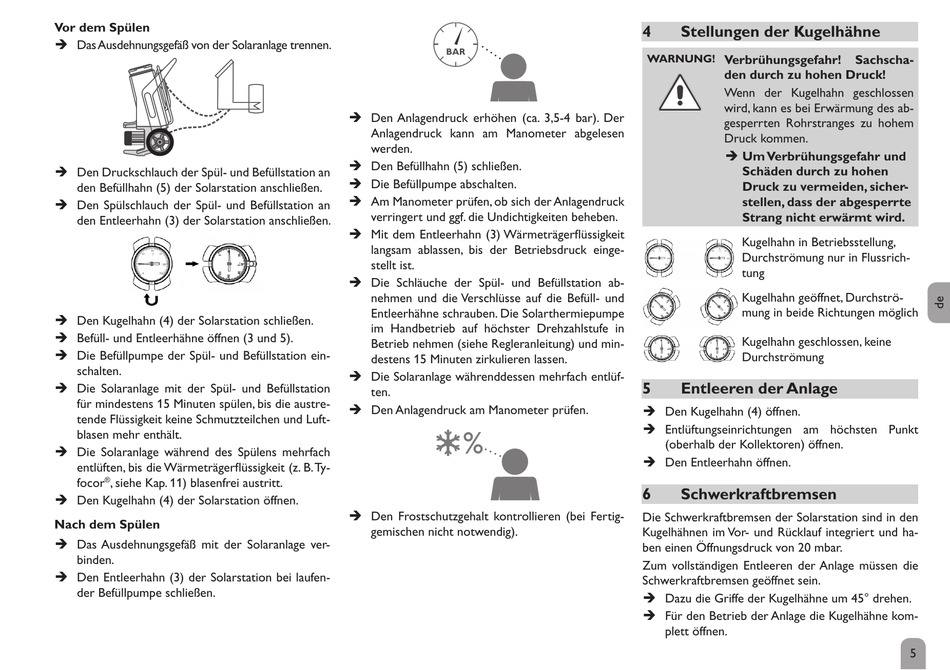

Vor dem Spülen
Î Das Ausdehnungsgefäß von der Solaranlage trennen.
2.
Î Den Druckschlauch der Spül- und Befüllstation an
den Befüllhahn (5) der Solarstation an schließen.
Î Den Spülschlauch der Spül- und Befüllstation an
den Entleerhahn (3) der Solarstation anschließen.
Î Den Kugelhahn (4) der Solarstation schließen.
Î Befüll- und Entleerhähne öffnen (3 und 5).
Î Die Befüllpumpe der Spül- und Befüllstation ein-
schalten.
Î Die Solaranlage mit der Spül- und Befüllstation
für mindestens 15 Minuten spülen, bis die austre-
tende Flüssigkeit keine Schmutzteilchen und Luft-
blasen mehr enthält.
Î Die Solaranlage während des Spülens mehrfach
entlüften, bis die Wärmeträgerflüssigkeit (z. B. Ty-
focor
, siehe Kap. 11) blasenfrei austritt.
®
Î Den Kugelhahn (4) der Solarstation öffnen.
Nach dem Spülen
Î Das Ausdehnungsgefäß mit der Solaranlage ver-
binden.
Î Den Entleerhahn (3) der Solarstation bei laufen-
der Befüllpumpe schließen.
Î Den Anlagendruck erhöhen (ca. 3,5-4 bar). Der
Anlagen druck kann am Manometer abgelesen
werden.
Î Den Befüllhahn (5) schließen.
Î Die Befüllpumpe abschalten.
Î Am Manometer prüfen, ob sich der Anlagendruck
verringert und ggf. die Undichtigkeiten beheben.
Î Mit dem Entleerhahn (3) Wärmeträgerflüssigkeit
langsam ablassen, bis der Betriebsdruck einge-
stellt ist.
Î Die Schläuche der Spül- und Befüllstation ab-
nehmen und die Verschlüsse auf die Befüll- und
Entleerhähne schrauben. Die Solarthermiepumpe
im Handbetrieb auf höchster Drehzahlstufe in
Betrieb nehmen (siehe Regleranleitung) und min-
destens 15 Minuten zirkulieren lassen.
Î Die Solaranlage währenddessen mehrfach entlüf-
11.
ten.
Î Den Anlagendruck am Manometer prüfen.
%
Î Den Frostschutzgehalt kontrollieren (bei Fertig-
gemischen nicht notwendig).
4
Stellungen der Kugelhähne
WARNUNG!
Verbrühungsgefahr!
den durch zu hohen Druck!
Wenn der Kugelhahn geschlossen
wird, kann es bei Erwärmung des ab-
gesperrten Rohrstranges zu hohem
Druck kommen.
Î Um Verbrühungsgefahr und
Schäden durch zu hohen
Druck zu vermeiden, sicher-
stellen, dass der abgesperrte
Strang nicht erwärmt wird.
Kugelhahn in Betriebsstellung,
Durchströmung nur in Flussrich-
tung
Kugelhahn geöffnet, Durchströ-
mung in beide Richtungen möglich
Kugelhahn geschlossen, keine
Durchströmung
5
Entleeren der Anlage
Î Den Kugelhahn (4) öffnen.
Î Entlüftungseinrichtungen am höchsten Punkt
(oberhalb der Kollektoren) öffnen.
Î Den Entleerhahn öffnen.
6
Schwerkraftbremsen
Die Schwerkraftbremsen der Solarstation sind in den
Kugelhähnen im Vor- und Rücklauf integriert und ha-
ben einen Öffnungsdruck von 20 mbar.
Zum vollständigen Entleeren der Anlage müssen die
Schwerkraftbremsen geöffnet sein.
Î Dazu die Griffe der Kugelhähne um 45° drehen.
Î Für den Betrieb der Anlage die Kugelhähne kom-
plett öffnen.
Sachscha-
5
