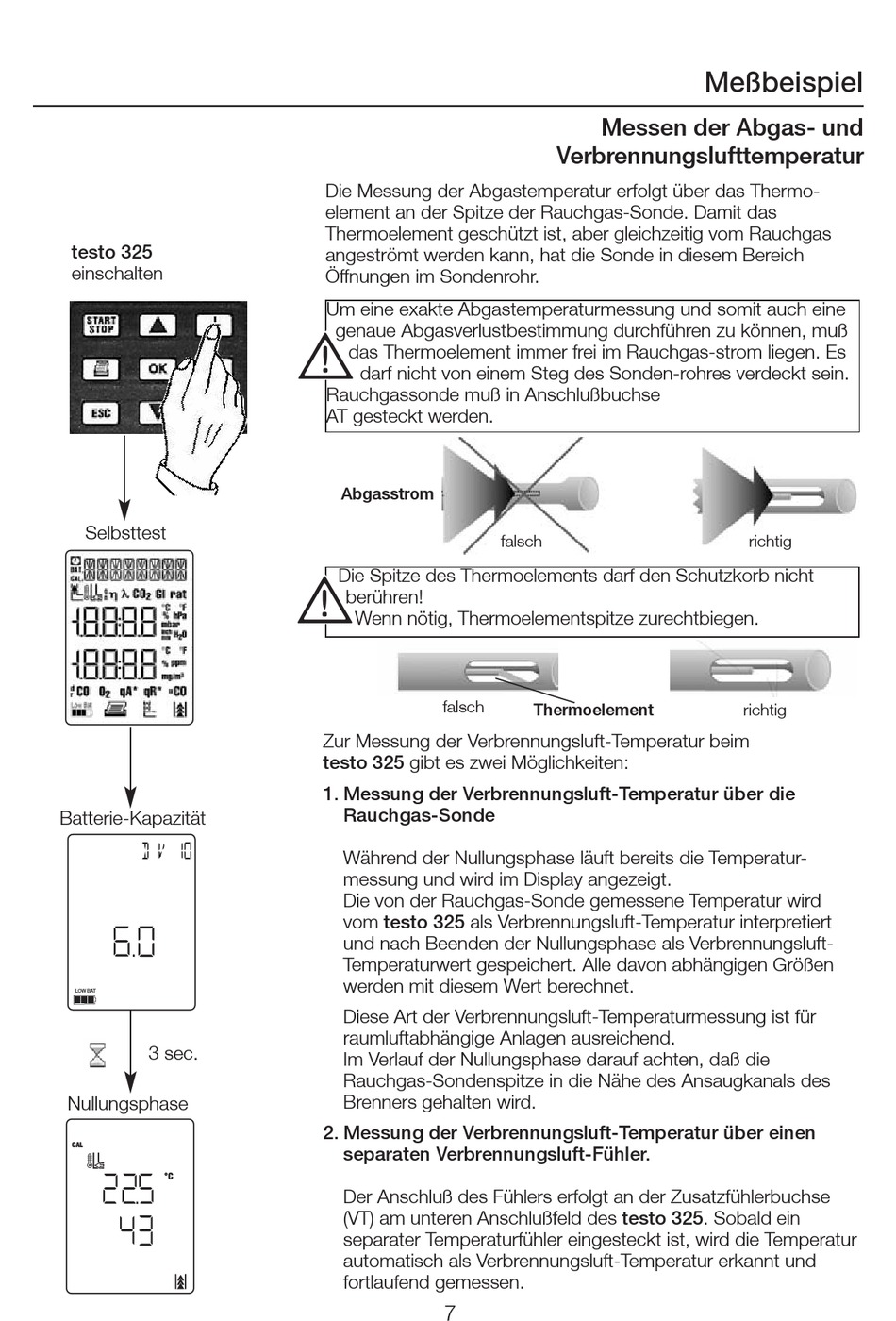

Meßbeispiel7; Messen Der Abgas- Und Verbrennungslufttemperatur - testo 325 Bedienungsanleitung

testo 325
einschalten
Selbsttest
Batterie-Kapazität
D V 10
6. 0
LOW BAT
3 sec.
Nullungsphase
CAL
°C
22. 5
43
Die Messung der Abgastemperatur erfolgt über das Thermo-
element an der Spitze der Rauchgas-Sonde. Damit das
Thermoelement geschützt ist, aber gleichzeitig vom Rauchgas
angeströmt werden kann, hat die Sonde in diesem Bereich
Öffnungen im Sondenrohr.
Um eine exakte Abgastemperaturmessung und somit auch eine
genaue Abgasverlustbestimmung durchführen zu können, muß
das Thermoelement immer frei im Rauchgas-strom liegen. Es
darf nicht von einem Steg des Sonden-rohres verdeckt sein.
Rauchgassonde muß in Anschlußbuchse
AT gesteckt werden.
Abgasstrom
Die Spitze des Thermoelements darf den Schutzkorb nicht
berühren!
Wenn nötig, Thermoelementspitze zurechtbiegen.
falsch
Zur Messung der Verbrennungsluft-Temperatur beim
testo 325 gibt es zwei Möglichkeiten:
1. Messung der Verbrennungsluft-Temperatur über die
Rauchgas-Sonde
Während der Nullungsphase läuft bereits die Temperatur-
messung und wird im Display angezeigt.
Die von der Rauchgas-Sonde gemessene Temperatur wird
vom testo 325 als Verbrennungsluft-Temperatur interpretiert
und nach Beenden der Nullungsphase als Verbrennungsluft-
Temperaturwert gespeichert. Alle davon abhängigen Größen
werden mit diesem Wert berechnet.
Diese Art der Verbrennungsluft-Temperaturmessung ist für
raumluftabhängige Anlagen ausreichend.
Im Verlauf der Nullungsphase darauf achten, daß die
Rauchgas-Sondenspitze in die Nähe des Ansaugkanals des
Brenners gehalten wird.
2. Messung der Verbrennungsluft-Temperatur über einen
separaten Verbrennungsluft-Fühler.
Der Anschluß des Fühlers erfolgt an der Zusatzfühlerbuchse
(VT) am unteren Anschlußfeld des testo 325. Sobald ein
separater Temperaturfühler eingesteckt ist, wird die Temperatur
automatisch als Verbrennungsluft-Temperatur erkannt und
fortlaufend gemessen.
7
Messen der Abgas- und
Verbrennungslufttemperatur
falsch
Thermoelement
Meßbeispiel
richtig
richtig
