Inhaltszusammenfassung für testo 312-4

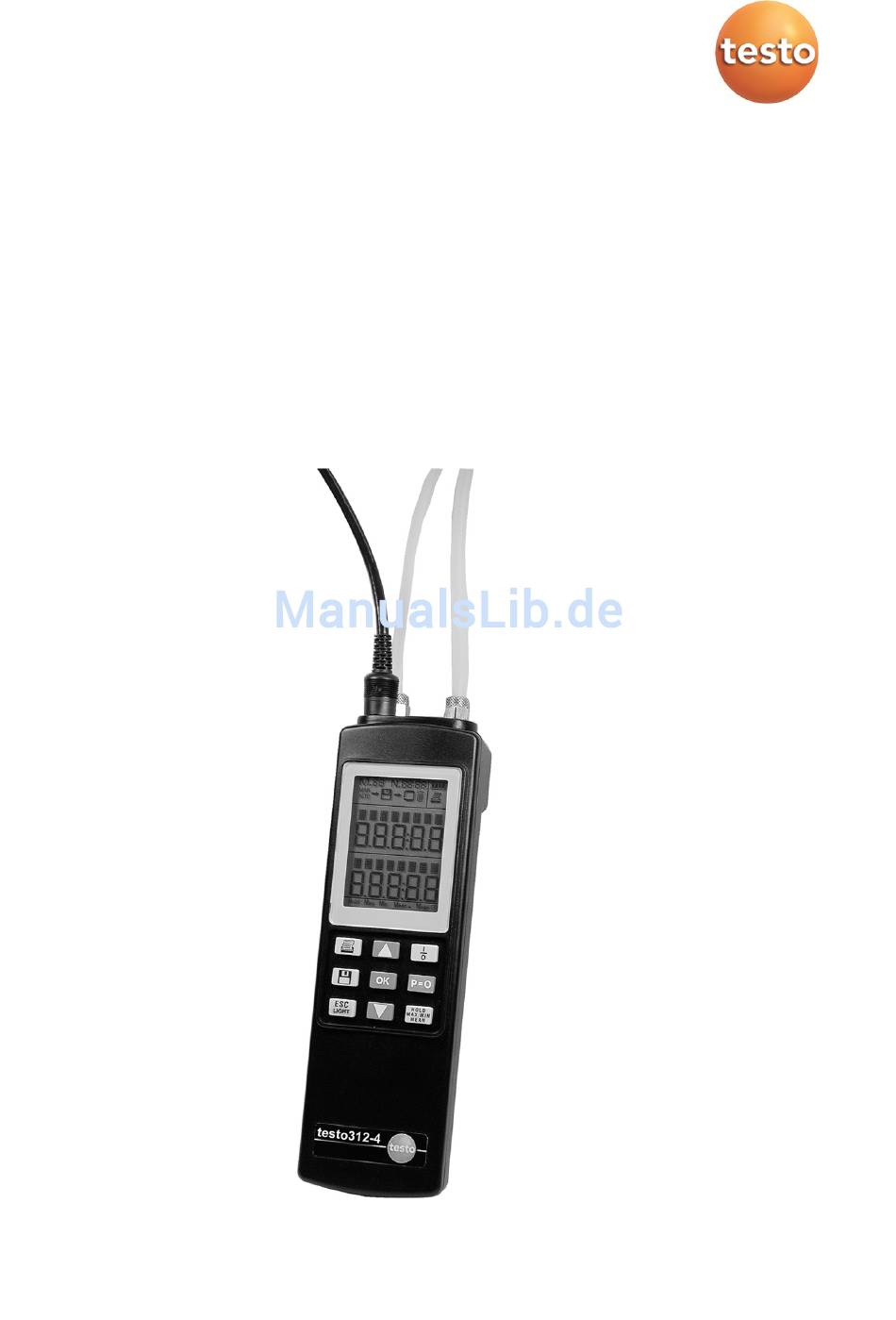

- Seite 1 312-4 · Druck-Messgerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_1177587817070_6.docx @ 1241 @ 1 @ 1 Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................5 Leistungsbeschreibung ................6 3.1. -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Pos: 3 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\mod_1173774719351_6.docx @ 290 @ 1 @ 1 Sicherheit und Umwelt Pos: 4 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1173775252351_6.docx @ 344 @ 2 @ 1 2.1. Zu diesem Dokument Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/VerwendungVerwendung (Standard) @ 0\mod_1173775068554_6.docx @ 335 @ 5 @ 1 Verwendung >... -
Seite 5: Sicherheit Gewährleisten
> Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos: 11 /TD/--- Seitenwechsel --- @ 0\mod_1173774430601_0.docx @ 281 @ @ 1... -
Seite 6: Leistungsbeschreibung
Pos: 13 /TD/Überschriften/3.1 Verwendung @ 0\mod_1176211016437_6.docx @ 693 @ 2 @ 1 3.1. Verwendung Pos: 14 /TD/Leistungsbeschreibung/Verwendung/testo 3xxtesto 312-4 @ 0\mod_1179215646601_6.docx @ 1471 @ @ 1 Das testo 312-4 ist ein handliches Druckmessgerät, welches speziell für den Einsatz im Heizungsbau entwickelt wurde. -
Seite 7: Technische Daten
3 Leistungsbeschreibung Pos: 15 /TD/Überschriften/3.2 Technische Daten @ 0\mod_1176211088437_6.docx @ 702 @ 2 @ 1 3.2. Technische Daten Pos: 16 /TD/Leistungsbeschreibung/Technische Daten/testo 312-4 @ 0\mod_1178782814041_6.docx @ 1450 @ @ 1 Eigenschaft Werte Messbereiche 0…3hPa: ±0.03 hPa und -genauigkeiten 3…40hPa: ±1.5% vom Messwert 41…200hPa: ±2 hPa... -
Seite 8: Produktbeschreibung
Pos: 18 /TD/Überschriften/4. Produktbeschreibung @ 0\mod_1173774846679_6.docx @ 308 @ 1 @ 1 Produktbeschreibung Pos: 19 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176379946003_6.docx @ 731 @ 2 @ 1 4.1. Übersicht Pos: 20 /TD/Produktbeschreibung/Übersicht/testo 3xx/testo 312-4/Bedienelemente @ 0\mod_1178709112843_6.docx @ 1431 @ 33 @ 1 4.1.1. Bedienelemente und Anschlüsse 1 IR-Schnittstelle für Protokoll-Drucker 2 Tastatur... -
Seite 9: Display
4 Produktbeschreibung 3 Batteriefach (Rückseite) 4 Anschlüsse Anschluss Funktion Buchse 1: Thermoelement-Fühler (Typ K), NTC-Fühler, Druck-Fühler Buchse 2: Thermoelement-Fühler (Typ K), NTC-Fühler, Druck-Fühler RS232 PC-Verbindung 12V DC Netzteil 12V DC (0554 0088) Drucknippel mit Schnellkupplungsanschluss Drucknippel mit Schnellkupplungsanschluss 4.1.2. Display 1 Statusinformationen Symbol Funktion... -
Seite 10: Funktion
P2), externer Temperaurfühler / Eingangsbuchse (T1 oder und Einheit Messgröße. 5 Messwert 2 6 Messfunktionen Pos: 21 /TD/Produktbeschreibung/Übersicht/testo 3xx/testo 312-4/Menue-Uebersicht @ 0\mod_1178697550569_6.docx @ 1413 @ 3 @ 1 4.1.3. Menü-Übersicht Das Menü ist, je nach Funktion, in bis zu 3 Ebenen gegliedert. Ebene 1... - Seite 11 4 Produktbeschreibung Ebene 1 Ebene 2 Ebene 3 4 Gerät 41 Zeit 42 Auto Off 43 Einheit 431 P Nieder 432 P Hoch 433 ISO/US 434 °C/°F 5 Service 51 Daten 52 Sprache 53 Bat.Typ 54 W-Reset 6 Eingabe 61 Belastungsprüf. 611 Stabzeit 612 Messzeit 613 Fertig...
-
Seite 12: Grundlegende Eigenschaften
Pos: 22 /TD/Überschriften/4.2 Grundlegende Eigenschaften @ 0\mod_1176380399692_6.docx @ 740 @ 2 @ 1 4.2. Grundlegende Eigenschaften Pos: 23 /TD/Produktbeschreibung/Grundlegende Eigenschaften/testo 312-4: Stromversorgung @ 0\mod_1178708706942_6.docx @ 1422 @ 5 @ 1 Stromversorgung Die Stromversorgung des testo 312-4 erfolgt wahlweise über: •... -
Seite 13: Erste Schritte
2. Blockbatterie / Akku einlegen (Polung beachten!) 3. Batteriefach schließen. Pos: 26 /TD/Erste Schritte/testo 312-4/Sonden / Fühler anschließen @ 0\mod_1179227959829_6.docx @ 1501 @ 5 @ 1 Sonden / Fühler anschließen Schließen Sie Sonden / Fühler vor dem Einschalten des Geräts an. -
Seite 14: Ausschalten
5 Erste Schritte > Mit oder Sprache wählen und mit bestätigen. Die aktuellen Messwerte werden angezeigt. Das Gerät ist nun betriebsbereit. In der oberen Zeile wird der Messwert des internen Sensors angezeigt. Der Messwert einer extern angeschlossenen Sonde erscheint in der unteren Zeile. Bei zwei extern angeschlossenen Sonden ist die Messung des internen Sensors deaktiviert. -
Seite 15: Produkt Verwenden
6 Produkt verwenden Produkt verwenden Pos: 29 /TD/Überschriften/6.1 Einstellungen vornehmen @ 0\mod_1184584321421_6.docx @ 1861 @ 2 @ 1 6.1. Einstellungen vornehmen Pos: 30 /TD/Produkt verwenden/testo 312-4/Einstellungen vornehmen/Menuenavigation @ 0\mod_1179746758062_6.docx @ 1581 @ 5 @ 1 Menünavigation 1. Mit Hauptmenü öffnen. 2. Mit oder Menü... -
Seite 16: Speicher
6 Produkt verwenden 6.1.2. Speicher 1. Im Hauptmenü mit oder Speicher wählen und Auswahl mit bestätigen. 2. Mit oder gewünschten Speichermodus wählen. 3. Mit Einstellmodus aktivieren. Man/Auto 1. Mit oder Manuell, Automatisch oder Schnell wählen und Auswahl mit bestätigen. • Manuell: Durch Drücken von in der Messansicht wird der aktuelle Messwert gespeichert. -
Seite 17: Gerät
• Auswahl Ja: Speicherinhalt wird gelöscht. • Auswahl Nein oder : Vorgang wird abgebrochen. Pos: 33 /TD/Produkt verwenden/testo 312-4/Einstellungen vornehmen/Geraet @ 0\mod_1179907358820_6.docx @ 1641 @ 35555 @ 1 6.1.3. Gerät 1. Im Hauptmenü mit oder Gerät wählen und Auswahl bestätigen. -
Seite 18: Service
Einheiten wählen und Auswahl mit bestätigen. > Bei Bedarf Handlungsschritte 3 und 4 für andere Messgrößen- Zuordnungen wiederholen. Pos: 34 /TD/Produkt verwenden/testo 312-4/Einstellungen vornehmen/Service @ 0\mod_1179921142480_6.docx @ 1650 @ 35555 @ 1 6.1.4. Service 1. Im Hauptmenü mit oder Service wählen und... - Seite 19 6 Produkt verwenden Daten Batteriespannung und Firmwareversion werden angezeigt. > drücken, um alle Gerätedaten zu drucken. Sprache Die Gerätemenü-Sprache kann eingestellt werden. Folgende Sprachen sind verfügbar. > Mit oder gewünschte Sprache wählen und Auswahl bestätigen. Batt.-Typ Der verwendete Batterietyp kann eingestellt werden. Eine Akkuladung im Gerät ist nur möglich, wenn ein Akku eingelegt und der Batterietyp Akku...
-
Seite 20: Eingabe
• Auswahl Ja: Werksreset wird durchgeführt. • Auswahl Nein oder : Vorgang wird abgebrochen. Pos: 35 /TD/Produkt verwenden/testo 312-4/Einstellungen vornehmen/Eingabe @ 0\mod_1179993719188_6.docx @ 1661 @ 35555 @ 1 6.1.5. Eingabe 1. Im Hauptmenü mit oder Eingabe wählen und Auswahl mit bestätigen. -
Seite 21: Gasart
1. Mit oder den Absolutdruck einstellen. Für schnellen Vor- / Rücklauf Taste gedrückt halten. 2. Auswahl mit bestätigen. Pos: 36 /TD/Produkt verwenden/testo 312-4/Einstellungen vornehmen/Gasart @ 0\mod_1180008341365_6.docx @ 1670 @ 3 @ 1 6.1.6. Gasart 1. Im Hauptmenü mit oder Gasart wählen... -
Seite 22: Messungen Durchführen
6 Produkt verwenden 6.2. Messungen durchführen Pos: 38 /TD/Produkt verwenden/testo 312-4/Messungen durchführen/Wichtige Informationen zur Druckmessung @ 0\mod_1195649772718_6.docx @ 5861 @ 3 @ 1 6.2.1. Wichtige Informationen zur Druckmessung Temperaturschwankungen und Lageveränderungen beeinflussen die Messgenauigkeit von Druckmessungen: • Das gesamte Messsystem muss an die Umgebungstemperatur und die Temperatur des zu prüfenden Leitungssystems... - Seite 23 6 Produkt verwenden Belastungsprüfung und Hochdruck an Wasserleitungen Hochdrucksonde Abdrückset Hochdruck-Stufenstopfen Kompressor Dichtheitsprüfung, Leckrate, Reglerüberprüfung Konischer Prüfstopfen Abdrückset Ballonpumpe...
-
Seite 24: Anzeige Nullen
6 Produkt verwenden Pos: 40 /TD/Produkt verwenden/testo 312-4/Messungen durchführen/Anzeige nullen @ 0\mod_1180077613039_6.docx @ 1682 @ 3 @ 1 6.2.3. Anzeige nullen Um die Anzeige des internen Drucksensors zu nullen, muss sich das Gerät in der Messansicht befinden und ein Differenzdruck <... -
Seite 25: Messwerte Drucken
Es werden automatisch 25 Messungen pro Sekunde gespeichert. 2. Mit das Messprogramm beenden. Pos: 42 /TD/Produkt verwenden/testo 312-4/Messungen durchführen/Messwerte drucken @ 0\mod_1180082028637_6.docx @ 1718 @ 3 @ 1 6.2.5. Messwerte drucken Um einzelne Messwerte zu drucken, muss sich das Gerät in der Messansicht befinden. -
Seite 26: Messabläufe Durchführen
> Mit Mittelwertberechung erneut aktivieren. > Mit Vorgang abbrechen. Pos: 44 /TD/Produkt verwenden/testo 312-4/Messungen durchführen/Messabläufe durchführen @ 1\mod_1197041188156_6.docx @ 6161 @ 235555535555 @ 1 6.3. Messabläufe durchführen Im Gerät sind spezielle Messabläufe hinterlegt, die Sie bei der Durchführung von speziellen Messaufgaben unterstützen. - Seite 27 6 Produkt verwenden Gerät anschließen > Anschluss des Geräts entsprechend der Messaufgabe (Belastungsprüfung / Hochdruck oder Dichtheitsprüfung) vornehmen, siehe Anschluss-Varianten, Seite 22. Messablauf konfigurieren 1. Im Hauptmenü mit oder Messung wählen und Auswahl mit bestätigen. 2. Mit oder Belastungsprüf. bzw. Dichtheitspr.
-
Seite 28: Leckrate / Gebrauchsfähigkeit Nach Druckabfall
6 Produkt verwenden 6.3.2. Leckrate / Gebrauchsfähigkeit nach Druckabfall Leckratenmessung nach DVGW-TRGI 2008 Arbeitsblatt G 624. Die Leckratemessung dient zur Gebrauchsfähigkeitsprüfung eines bestehenden Gasleitungssystems. Die Leitung muss vor der Prüfung vom Gas befreit sein. In Betrieb befindliche Niederdruckleitungen werden nach dem Grad der Gebrauchsfähigkeit wie folgt unterschieden: 1 Unbeschränkte Gebrauchsfähigkeit ist gegeben, wenn die Gasleckmenge beim Betriebsdruck weniger als 1 Liter pro... - Seite 29 6 Produkt verwenden 5. Mit oder Absolutdruck einstellen und mit bestätigen. Wollen Sie die voreingestellten Werte für das Leitungs- volumen verwenden, kommen Sie wie folgt direkt zum Start des Messablaufs: > Voreingestellten Wert mit bestätigen. Es können drei Kreisdurchmesser (in mm) und drei Rohrlängen (in m) eingegeben werden, aus denen drei Teilvolumen berechnet werden.
-
Seite 30: Produkt Instand Halten
Pos: 45 /TD/Überschriften/7. Produkt instand halten @ 0\mod_1173789831362_6.docx @ 395 @ 1 @ 1 Produkt instand halten Pos: 46 /TD/Produkt instand halten/testo 312-4/Batterie / Akku wechseln @ 1\mod_1197032843796_6.docx @ 6131 @ 5 @ 1 Batterie / Akku wechseln Um Datenverlust zu vermeiden das Gerät zum Batterie- / Akkuwechsel unbedingt ausschalten und Batterie / Akku in <10 min wechseln. -
Seite 31: Tipps Und Hilfe
Pos: 51 /TD/Überschriften/8.1 Fragen und Antworten @ 0\mod_1177402017078_6.docx @ 1091 @ 2 @ 1 8.1. Fragen und Antworten Pos: 52 /TD/Tipps und Hilfe/Fragen und Antworten/testo 312-4 @ 0\mod_1180090199074_6.docx @ 1756 @ @ 1 Frage Mögliche Ursachen / Lösung Gerät schaltet nach Batteriespannung zu niedrig. -
Seite 32: Beschreibung
0430 0143 und 0430 0145 Leitung-Steckkopffühler für Fühler 0604 0194, 0430 0143 Länge 1,5 m Leitung-Steckkopffühler für Fühler 0604 0194, 0430 0145 Länge 5 m Schlauchgarnitur für das testo 312-4 0554 3172 Druckanschluss-Schlauchset gewendelt 0554 0441 Druckset zur Gasdruckmessung an 0554 0449 Heizungsanlagen... - Seite 33 8 Tipps und Hilfe Beschreibung Artikel-Nr. TopSafe für testo 312-4 0516 0446 Magnethalterung für TopSafe 0554 0225 PC-Software Easyheat 0554 3332 Kabel RS232, Verbindung Messgerät zu PC 0409 0178 Systemkoffer 0516 3121 === Ende der Liste für Textmarke Inhalt ===...
- Seite 34 0970 3126 de 06 V01.05...
