• Befestigen Sie das Gerät mit Montagematerial, das für die Befestigungsfläche geeignet ist und die Last des
Lichteffekts tragen kann.
• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil oder einem Fangnetz zusätzlich ab. Dem
Gerät liegt eine Sicherheitsöse bei, an der Sie ein Sicherheitsfangseil einfach befestigen können. Schrauben
Sie diese Sicherheitsöse in das entsprechende Gewinde unten am Gehäuse neben dem Montagebügel. Das
Sicherheitsfangseil bzw. das Fangnetz muss unabhängig von der Hauptbefestigung den Lichteffekt im Falle eines
Fehlers an der Hauptaufhängung halten können.
• Stellen Sie den gewünschten Neigungswinkel ein und ziehen Sie die Rändelschrauben gut fest.

9. DMX-Anschluss

Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller überlastet
wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalübertragung
kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorgesehen.
• Verbinden Sie den Anschluss DMX IN (13) mit dem Ausgang des DMX-Controllers.
• Der Controller muss je nach Betriebsart über einen bzw. sieben freie Steuerkanäle verfügen.
• Verbinden Sie den Anschluss DMX OUT (12) mit dem DMX-Eingang des nachfolgenden Gerätes.
• Verfahren Sie mit allen weiteren Geräten der DMX-Kette ebenso.

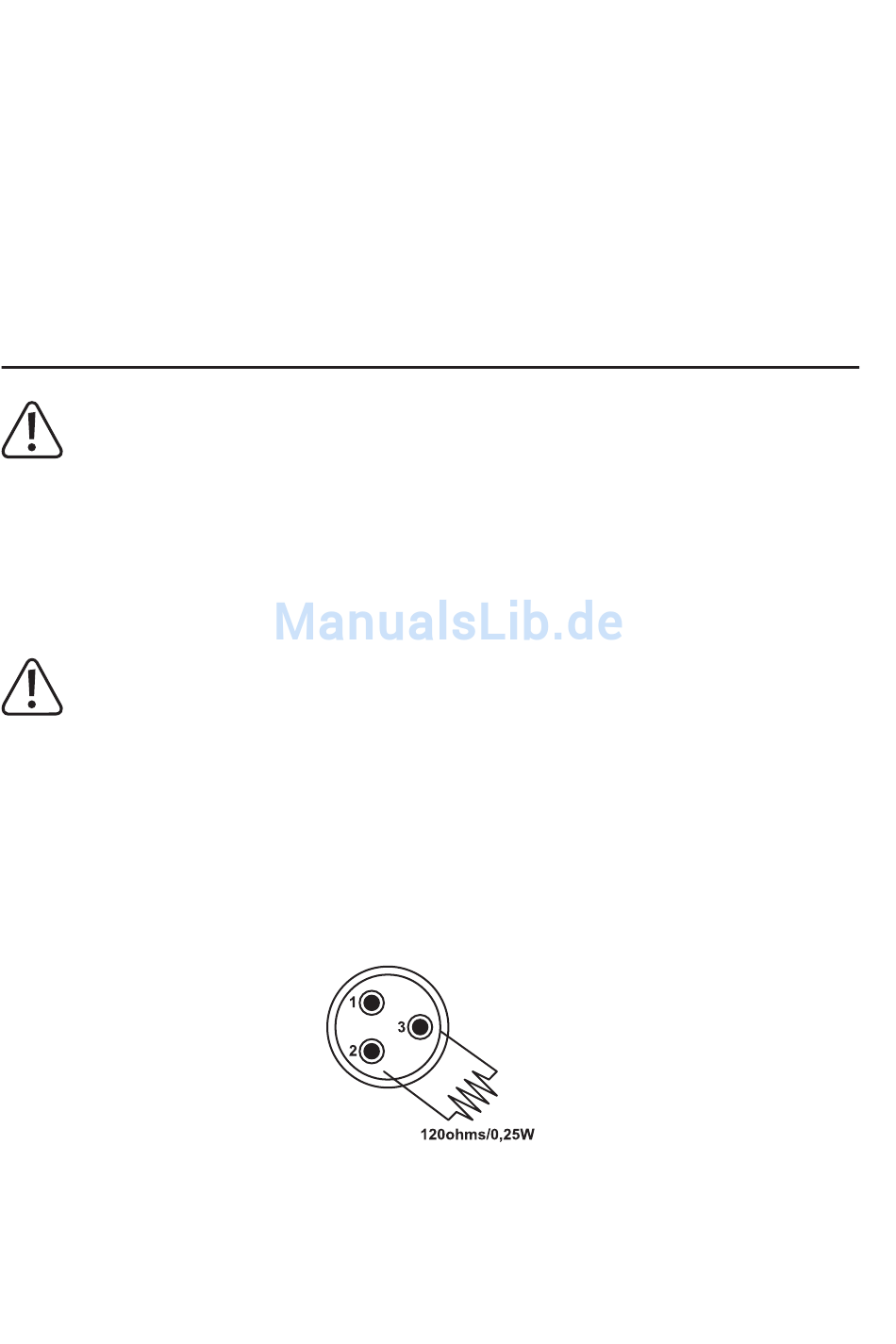

• Sollte der Lichteffekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie in den Anschluss DMX
OUT (12) einen XLR-Stecker mit einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2 und Pin3) ein.
9
