Aufbau Einer Master-Slave-Kette; Netzanschluss - Renkforce SC-12 Bedienungsanleitung

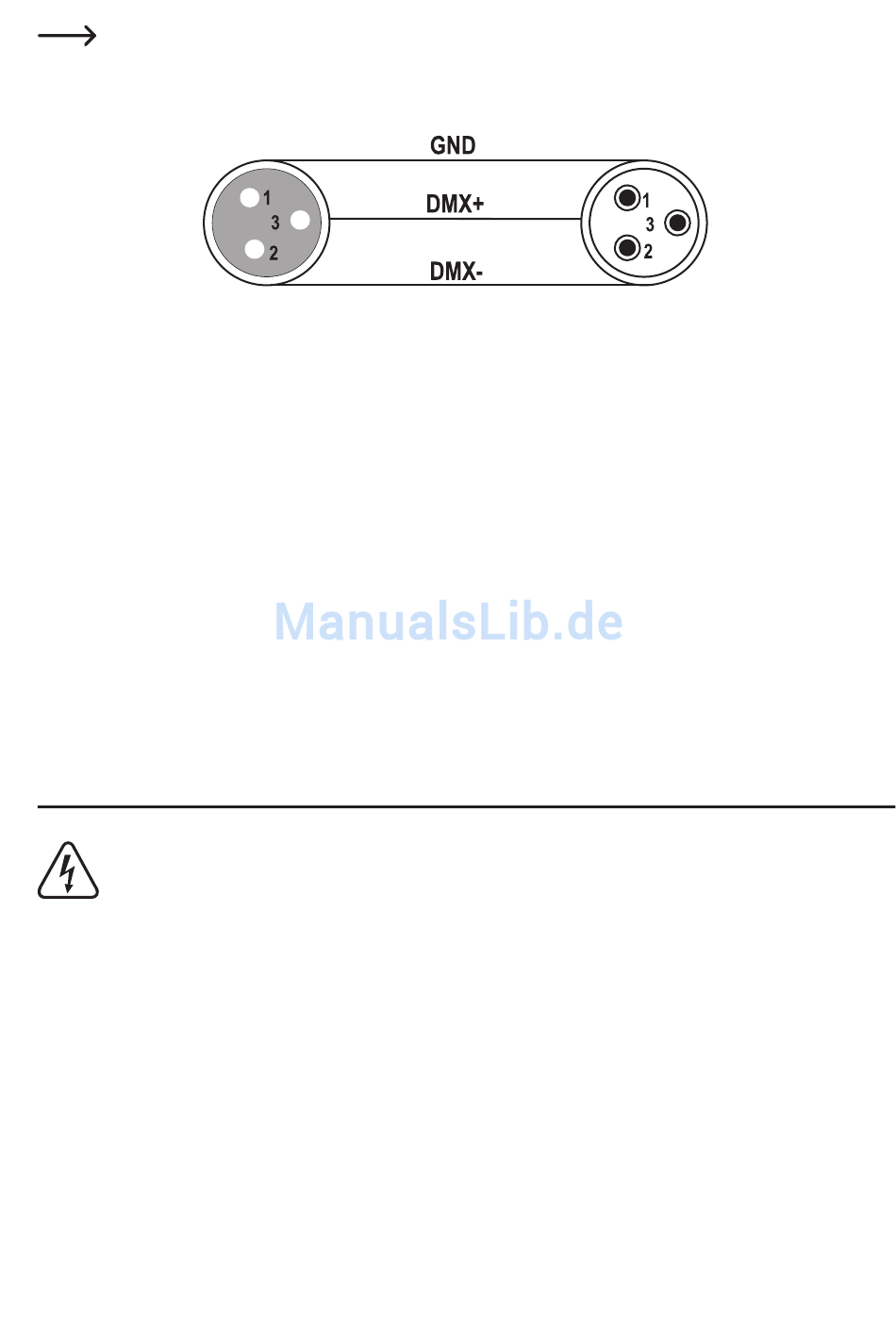

Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+).
Verbinden Sie niemals die Masseleitung GND mit der Gehäusemasse des Lichteffekts, da es ansonsten zu
Störungen in der Signalübertragung verursacht durch Masseschleifen kommen kann.
b) Aufbau einer Master-Slave-Kette
Der Lichteffekt kann alternativ zum Betrieb an einem DMX-Controller auch als Gerät in einer Master-Slave-
Kette verwendet werden. Hierbei dient der eingebaute Controller des Master-Gerätes als Steuercontroller für die
angeschlossenen Slave-Geräte. Es können max. 16 Geräte in einer Master-Slave-Kette betrieben werden.
• Verbinden Sie den Anschluss DMX OUT (12) des Master-Gerätes mit dem Anschluss DMX IN (13) des ersten
Slave-Gerätes.
• Verbinden Sie den Anschluss DMX OUT (12) des ersten Slave-Gerätes mit dem Anschluss DMX IN (13) des
folgenden Slave-Gerätes.
• Verfahren Sie mit allen folgenden Slave-Geräten wie oben beschrieben.
• Stecken Sie in den Anschluss DMX OUT (12) des letzten Slave-Gerätes einen XLR-Stecker mit Abschlusswiderstand
ein (wie unter „Anschluss eines DMX-Controllers" beschrieben).

10. Netzanschluss

Die Netzsteckdose, an die der Lichteffekt angeschlossen wird, muss sich in der Nähe des Gerätes befinden
und leicht zugänglich sein, damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung
getrennt werden kann.
Stellen Sie sicher, dass die Spannungsangabe auf dem Lichteffekt mit der Netzspannung Ihres
Stromversorgers übereinstimmt. Versuchen Sie nie, das Gerät an einer anderen Spannung zu betreiben.
Lassen Sie die Netzleitung nicht mit anderen Leitungen in Kontakt kommen.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann
lebensgefährliche elektrische Schläge verursachen.
Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallgefahren zu
vermeiden.
Überlasten Sie den Netzausgang POWER OUT (10) nie. Es können max. 4 gleichartige Geräte hier
angeschlossen werden. Stecken Sie hier nie andere Geräte oder mehr gleichartige Geräte wie angegeben
an, da dies zu einer Überlastung des Anschlusses führen würde.
