3
Bedienung des Regelgeräts
3.6.1 Menüebenen oder Funktionen aufrufen
Um einzelne Menüebenen aufzurufen oder Funktionen auszuwählen:
▶ Mit dem Finger auf die entsprechende Stelle des Displays tippen.
1 2
4

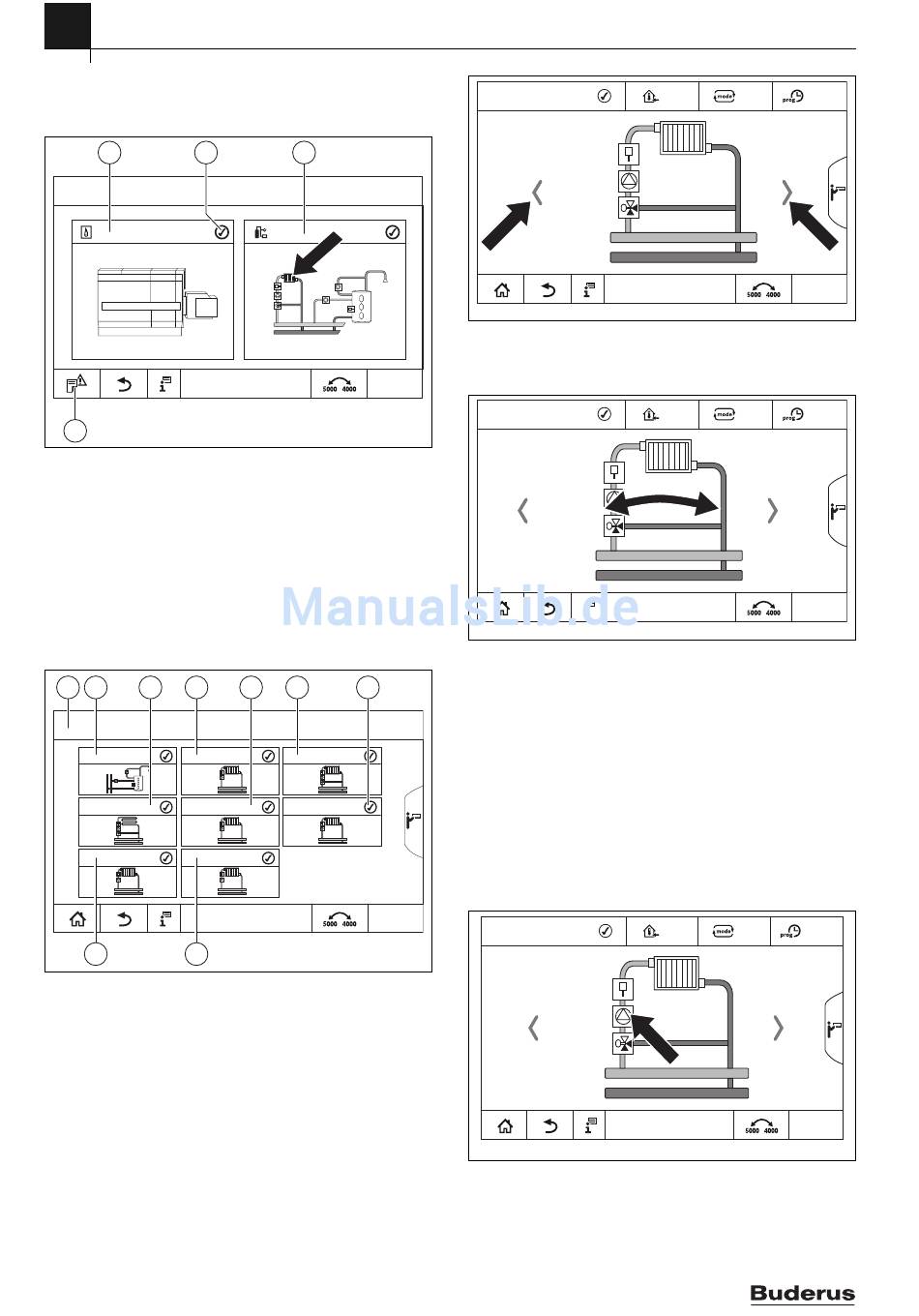

Bild 5 Menüebene oder Funktion aufrufen
[1] Wärmeerzeugung
[2] Statusanzeige
[3] System
[4] Störungshistorie
Die nächste Menüebene oder Funktion wird angezeigt.
Menüebenen
Wenn mehrere Menüs oder Funktionen in einer Ebene vorhanden sind:
▶ Mit dem Finger auf die gewünschte Stelle (Funktion) des Displays
tippen.
1 2 3 4
9 8
Bild 6 Heizkreisübersicht (Beispiel)
[1] System > Regelgerät 01
[2] Warmwasser
[3] Heizkreis 03
[4] Heizkreis 01
[5] Heizkreis 04
[6] Heizkreis 02
[7] Heizkreis 05
[8] Heizkreis 07
[9] Heizkreis 06
Um innerhalb einer Menüebene eine andere Funktion zu wählen:
▶ Mit dem Finger auf die Pfeile rechts oder links im Display tippen.
-oder-
▶ Mit dem Finger nach links oder rechts über das Display wischen.
8
3
12:00
0010006521-001
5 6 7
12:00
0010006525-001
50 °C
on/off
30 %
Bild 7 Blättern
-oder-
▶ Mit dem Finger über das Display wischen.
50 °C
on/off
30 %
Bild 8 Wischen
Anzeige der Heizkreise
Die Zuordnung der Bezeichnung der Heizkreise hängt vom Steckplatz
des Heizkreismoduls ab. Die Heizkreise werden in der Reihenfolge der
Steckplätze nummeriert. Das heißt, die Heizkreise auf dem Steckplatz 1
werden als Heizkreis 01 und 02 im Display angezeigt. Die Heizkreise auf
dem Steckplatz 2 werden als 03 und 04 angezeigt. Wenn auf einem
Steckplatz ein anderes Modul eingesteckt ist, so entfallen diese Heiz-
kreisnummern. Wenn ein Name für den Heizkreis vergeben wurde, wird
dieser angezeigt.
3.6.2 Untermenüs aufrufen
Um Informationen zu einer Anlagenkomponente auszuwählen:
▶ Auf die gewünschte Stelle (Funktion) des Displays tippen.
50 °C
on/off
30 %
Bild 9 Anlagenkomponente auswählen
Logamatic 5313 – 6720830024 (2017/03)
