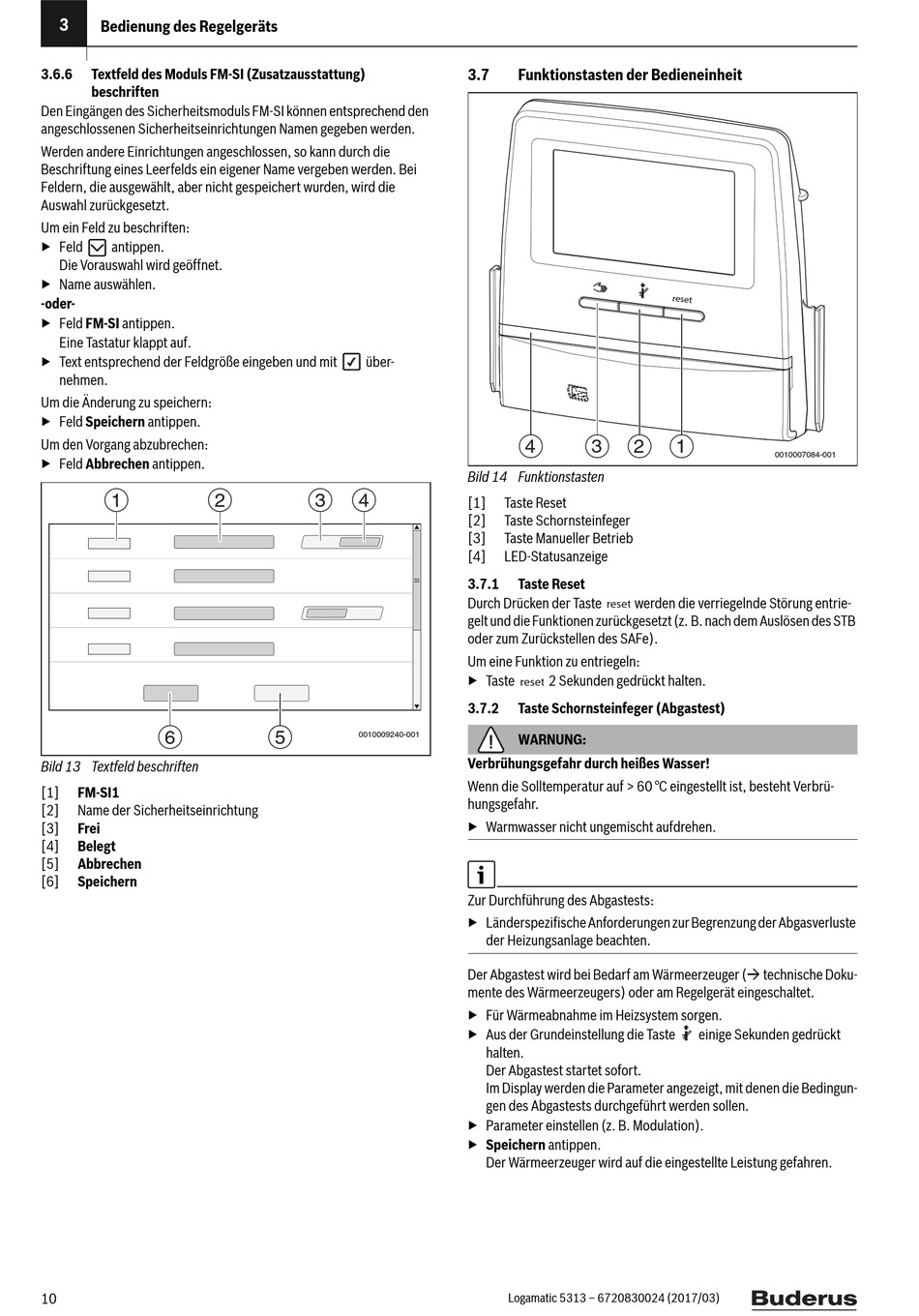

3
Bedienung des Regelgeräts
3.6.6 Textfeld des Moduls FM-SI (Zusatzausstattung)
beschriften
Den Eingängen des Sicherheitsmoduls FM-SI können entsprechend den
angeschlossenen Sicherheitseinrichtungen Namen gegeben werden.
Werden andere Einrichtungen angeschlossen, so kann durch die
Beschriftung eines Leerfelds ein eigener Name vergeben werden. Bei
Feldern, die ausgewählt, aber nicht gespeichert wurden, wird die
Auswahl zurückgesetzt.
Um ein Feld zu beschriften:
▶ Feld antippen.
Die Vorauswahl wird geöffnet.
▶ Name auswählen.
-oder-
▶ Feld FM-SI antippen.
Eine Tastatur klappt auf.
▶ Text entsprechend der Feldgröße eingeben und mit
nehmen.
Um die Änderung zu speichern:
▶ Feld Speichern antippen.
Um den Vorgang abzubrechen:
▶ Feld Abbrechen antippen.
1 2
6
Bild 13 Textfeld beschriften
[1] FM-SI1
[2] Name der Sicherheitseinrichtung
[3] Frei
Belegt
[4]
[5] Abbrechen
[6] Speichern
10
über-
3 4
5
0010009240-001
3.7

Funktionstasten der Bedieneinheit

4 3 2
Bild 14 Funktionstasten
[1]

Taste Reset

[2] Taste Schornsteinfeger
[3] Taste Manueller Betrieb
[4] LED-Statusanzeige
3.7.1 Taste Reset
Durch Drücken der Taste werden die verriegelnde Störung entrie-
gelt und die Funktionen zurückgesetzt (z. B. nach dem Auslösen des STB
oder zum Zurückstellen des SAFe).
Um eine Funktion zu entriegeln:
▶ Taste 2 Sekunden gedrückt halten.
3.7.2

Taste Schornsteinfeger (Abgastest)

WARNUNG:
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht Verbrü-
hungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
Zur Durchführung des Abgastests:
▶ Länderspezifische Anforderungen zur Begrenzung der Abgasverluste
der Heizungsanlage beachten.
Der Abgastest wird bei Bedarf am Wärmeerzeuger ( technische Doku-
mente des Wärmeerzeugers) oder am Regelgerät eingeschaltet.
▶ Für Wärmeabnahme im Heizsystem sorgen.
▶ Aus der Grundeinstellung die Taste
halten.
Der Abgastest startet sofort.
Im Display werden die Parameter angezeigt, mit denen die Bedingun-
gen des Abgastests durchgeführt werden sollen.
▶ Parameter einstellen (z. B. Modulation).
▶ Speichern antippen.
Der Wärmeerzeuger wird auf die eingestellte Leistung gefahren.
Logamatic 5313 – 6720830024 (2017/03)
1
0010007084-001
einige Sekunden gedrückt
